Детали корпуса 500 Hisun

Как найти запчасть?

Excel версию деталировки по квадроциклу ATV 500 Hisun вы можете скачать тут

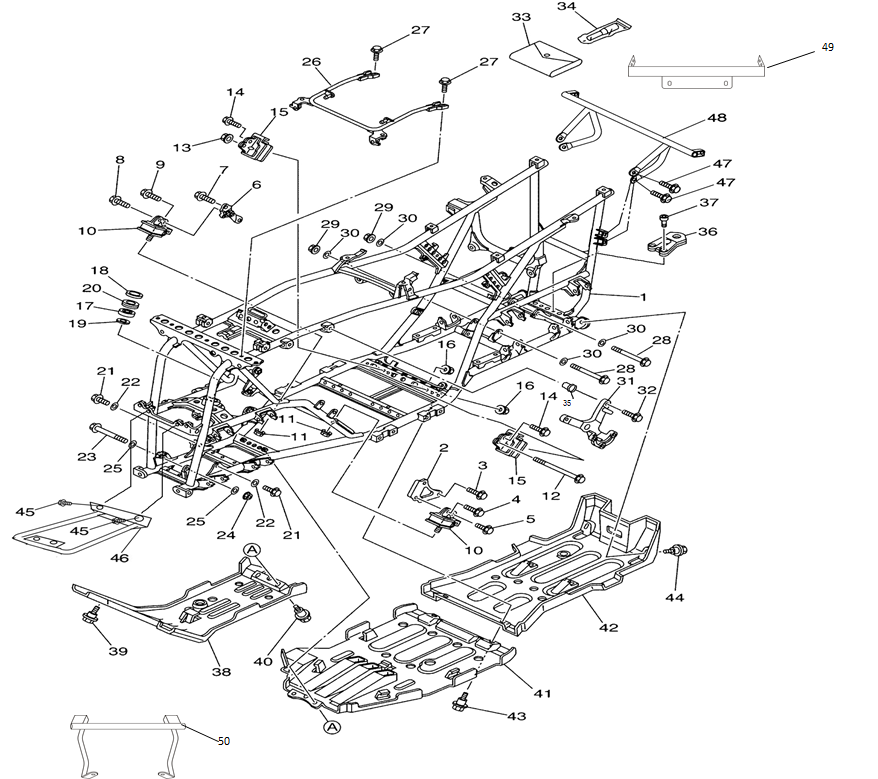

РАМА

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 51100-058-0000 LU021754 Jointing Comp-Frame Body Рама  1
1 51100-058-0001 LN001019 jointing comp,frame body(E-mark) Рама  1
2 54305-058-0000 LU021755 Left & Lower Connecting Bracket-Engine Кронштейн крепления двигателя левый, нижний 1
3 16674-8-20 LU016395 Hexagon Flang Bolt M8×20 Болт с фланцем M8х1.25х20мм, сталь 2
4 16674-6-16 LU013751   Hexagon Flange Bolt M6×16 Болт с фланцем M6х1.0х16мм , сталь 1
5 16674-8-16 LU013783 Hexagon Flange Bolt M8×16 Болт с фланцем M8х1.25х16мм , сталь 1
6 54306-058-0000 LU021756 Right & Lower Connecting Bracket-Engine Кронштейн крепления двигателя правый, нижний 1
7 16674-8-20 LU016395 Hexagon Flang Bolt M8×20 Болт с фланцем M8х1.25х20мм, сталь 2
8 16674-6-16 LU013751 Hexagon Flange Bolt M6×16 Болт с фланцем M6х1.0х16мм , сталь 1
9 16674-8-16 LU013783 Hexagon Flange Bolt M8×16 Болт с фланцем M8х1.25х16мм , сталь 1
10 54320-058-0000 LU021757 Front Connection Bracket Seat- Engine Опора двигателя передняя 2
11 6187.1-10-00 LU014082 Self-Locked Nut M10×1.25 Гайка самоконтрящаяся М10×1.25мм 2
12 16674-10-170 LU014079 Hexagon Flang Bolt M10×1.25×170 Болт с фланцем М10×1.25×170мм 1
13 1687.1-10-00 LU014082 Self-Locked Nut M10×1.25 Гайка самоконтрящаяся М10×1.25мм 1
14 16674-6-16 LU013751 Hexagon Flange Bolt M6×16 Болт с фланцем M6х1.0х16мм , сталь 2
15 54330-058-0000 LU021758 Rear Connection Bracket Seat- Engine Опора двигателя задняя 2
16 6187.1-10-00 LU014082 Self-Locked Nut M10×1.25 Гайка самоконтрящаяся М10×1.25мм 2
17 62118-023-0000 LU018095 Steering Stem Bearing 6023Rs Подшипник шариковый радиальный 6203 17х40х12мм 1
18 62121-023-0000 LU021761 Upper Oil Seal-Steering Stem Bearing  Сальник подшипника рулевой колонки, верхний 1
19 62122-023-0000 LU021762 Lower Oil Seal-Steering Stem Bearing  Сальник подшипника рулевой колонки, нижний 1
20 62119-023-0000 LU021763 Locked-Nut M42×1-Steering Stem Bearing  Гайка самоконтрящаяся подшипника рулевой колонки М42×1.0мм, сталь 1
21 16674-10-25 LU013969 Hexagon Flang Bolt M10×1.25×25 Болт с фланцем M10х1.25х25мм , сталь 2
22 95-10-00 LU021764 Flat Washer Φ10 Шайба 10мм, сталь 2
23 16674-10-115 LU014117 Hexagon Flang Bolt M10×1.25×115 Болт с фланцем М10×1.25×115мм, сталь 1
24 6187.1-10-00 LU014082 Self-Locked Nut M10×1.25 Гайка самоконтрящаяся М10×1.25мм 1
25 95-10-00 LU021764 Flat Washer Φ10 Шайба 10мм, сталь 2
26 19250-058-0000 LU021759 Bracket Comp-  Radiator Кронштейн крепления радиатора в сборе 1
27 16674-6-12 LU014743 Hexagon Flange Bolt M6×12 Болт с фланцем M6х1.0х12мм, сталь 2
28 16674-10-115 LU014117 Hexagon Flang Bolt M10×1.25×115 Болт с фланцем М10×1.25×115мм, сталь 2
29 6187.1-10-00 LU014082 Self-Locked Nut M10×1.25 Гайка самоконтрящаяся М10×1.25мм 2
30 97-10-00 LU021764 Flat Washerφ10 Шайба 10мм, сталь 4
31 23470-058-0000 LU021760  Bracket Comp -Gearshift Кронштейн крепления коробки передач в сборе 1
32 16674-8-45 LU017358 Hexagon Flange Bolt M8×45 Болт с фланцем M8х1.25х45мм , сталь 2
33 85100-058-0000 LU021765 Tool Kit Сумка с инструментами 1
33 85100-025-0000 LN001100 Tools kit Сумка с инструментами 1
34 85103-058-0000 LU021766 Air Gauge- Tire Манометр для измерения давления в шинах 1
35 23443-058-0000 LU021767 Bushing Втулка, сталь 1
36 72302-058-0000 LU021769 Trailer Hung Board Кронштейн буксировочный 1
37 16674-10-25 LU013969 Hexagon Flang Bolt M10×1.25×25 Болт с фланцем M10х1.25х25мм , сталь 2
38 82801-058-0000 LU021772 Front & Bottom Protection Plate- Frame Body Щиток защиты картера переднего редуктора 1
39 90103-000-0000 LU021775 Hexagon Flange Step Bolt M6×16-Φ10×4 Болт ступенчатый с фланцем с вн. шестигр. М6×16 - 10×4мм, сталь 2
39 90103-058-0000 LU028795 Step Bolt M6x16x10x4 Болт с фланцем, ступенчатый M6х1.0х16 - 10х4мм , сталь 2
40 90103-000-0000 LU021775 Hexagon Flange Step Bolt M6×16-Φ10×4 Болт ступенчатый с фланцем с вн. шестигр. М6×16 - 10×4мм, сталь 2
41 82802-058-0000 LU021773 Middle & Bottom Protection Plate- Frame Body  Щиток защиты картера двигателя 1
42 82803-058-0000 LU021774 Rear & Bottom Protection Plate- Frame Body  Щиток защиты картера заднего редуктора 1
43 90103-000-0000 LU021775 Hexagon Flange Step Bolt M6×16-Φ10×4 Болт ступенчатый с фланцем с вн. шестигр. М6×16 - 10×4мм, сталь 2
44 90103-000-0000 LU021775 Hexagon Flange Step Bolt M6×16-Φ10×4 Болт ступенчатый с фланцем с вн. шестигр. М6×16 - 10×4мм, сталь 2
45 16674-6-12 LU014743 Hexagon Flange Bolt M6×12 Болт с фланцем M6х1.0х12мм, сталь 2
46 19260-058-0000 LU021776 Holder- Radiator  Bracket Кронштейн крепления радиатора  1
47 16674-6-12 LU014743 Hexagon Flange Bolt M6×12 Болт с фланцем M6х1.0х12мм, сталь 4
48 19252-058-0000 LU028837 Mudguard setting bracket Кронштейн щитка защиты от грязи 1
49 54252-058-0000 LU021778 License Bracket Кронштейн крепления заднего номерного знака 1
49 54211-058-0000 LU013292 License Bracket Кронштейн крепления номерного знака 1
50 19251-058-0000 LN001096 Lower bracket,front fender Кронштейн рамы передний, нижний 1
  54250-058-0000 LU021777 Tail Light Bracket Comp Кронштейн крепления заднего фонаря 1

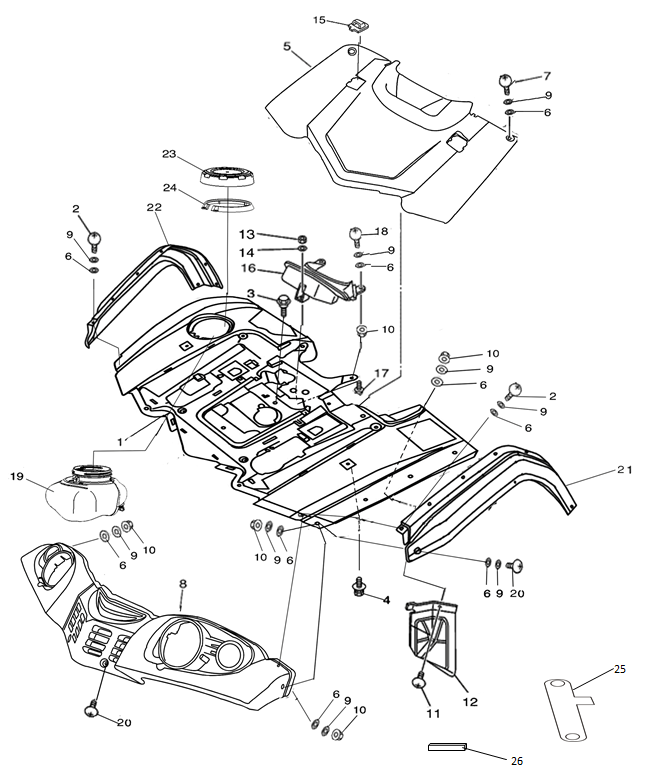

Облицовка корпуса, передняя часть

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 82100-058C-1000 LU022358 Front Frame Body Cover(Red) Щиток кузова облицовочный передний (красный), пластик 1
1 82100-058C-1100 LU022359 Front Frame Body Cover(Black) Щиток кузова облицовочный передний (черный), пластик 1
1 82100-058C-1200 LU022360 Front Frame Body Cover(Dark Green) Щиток кузова облицовочный передний (темно-зеленый), пластик 1
1 82100-058C-1300 LU022361 Front Frame Body Cover(Army Green) Щиток кузова облицовочный передний (защитный зеленый), пластик 1
1 82100-058C-1400 LU022362 Front Frame Body Cover(Maple Leaf) Щиток кузова облицовочный передний (камуфляж), пластик 1
1 82100-058C-1500 LU022363 Front Frame Body Cover(Silver) Щиток кузова облицовочный передний (серебряный), пластик 1
1 82100-058C-1600 LU022364 Front Frame Body Cover(Vistamaple Leaf) Щиток кузова облицовочный передний (камуфляж VISTA), пластик 1
1 82100-058C-1600N LU049200 front frame body cover(VISTA maple leaf-new) C Щиток кузова облицовочный передний (камуфляж VISTA NEW) 1
1 82100-058C-1700 LU022365 Front Frame Body Cover(Blue) Щиток кузова облицовочный передний (синий), пластик 1
1 82100-058C-1800 LN001306 front frame body cover(white) C Щиток кузова облицовочный передний (белый), пластик 1
2 818-6-16 LU013799 Screw M6×16-  Cross Large Plate Head Винт с крест.шлиц.увелич.головк.M6х1.0х16мм, сталь 2
3 90102-000-0000 LU022258 Step Bolt M6×16-Φ10×4 Болт ступенчатый M6х1.0х16 - 10×4мм, сталь 1
4 16674-6-14 LU014351 Hexagon Flange Bolt M6×14 Болт с фланцем M6х1.0х14мм , сталь 2
5 82112-058C-2000 LU022366 Front Frame Body Cover Щиток кузова облицовочный передний, верхний 1
5 82112-058C-0000 LU033335 Front frame body cover Щиток кузова облицовочный передний, верхний, пластик 1
6 91214-000-0000 LU022401 Rubber Washerφ6 Кольцо уплотнительное 6 мм, резина 17
7 90302-000-0000 LU021836 Nut Tapping M6.2×25 Винт самонарезающий с крестообразным шлицем 6,2х25мм, сталь 2
8 82500-058C-0000 LU013927 Front headlight fixing seat Щиток облицовочный передних блок-фар, пластик 1
8 82500-058C-2000 LU022367 Front Headlight Cover Comp Щиток облицовочный передних блок-фар, пластик 1
9 97.1-6-00 LU015609 Flat Washer Φ6 Шайба 6мм, сталь 34
10 6174-6-00 LU021056 Hexagon Flange Nut M6 Гайка с фланцем M6х1.0мм, сталь 18
11 818-6-16 LU013799 Screw M6×16-  Cross Large Plate Head Винт с крест.шлиц.увелич.головк.M6х1.0х16мм, сталь 1
12 82305-058-0000 LU022330 Water tank protect cover Щиток защитный радиатора 1
13 6174-6-00 LU021056 Hexagon Flange Nut M6 Гайка с фланцем M6х1.0мм, сталь 1
14 97.1-6-00 LU015609 Flat Washer Φ6 Шайба 6мм, сталь 1
15 82102-058-0000 LU022444 Dust Cover- Front Carrier  Заглушка декоративная узла крепления переднего багажника 1
16 82104-058-0000 LU011104 Control Plate（Meter） Щиток облицовочный приборной панели 1
16 82104-058C-0000 LU033338 Control Plate（Meter） Щиток облицовочный приборной панели 1
16 82104-058-2000 LU022369 Control Plate（Meter） Щиток облицовочный приборной панели 1
17 90101-000-0000 LU022258   Step Bolt M6×16-Φ10×4 Болт ступенчатый M6х1.0х16 - 10×4мм, сталь 1
17 90101-058-0000 LU028796 Step Bolt M6x10x10x4 Болт с фланцем, ступенчатый M6х1.0х10 - 10х4мм , сталь 1
18 90302-000-0000 LU021836 Nut Tapping M6.2×25 Винт самонарезающий с крестообразным шлицем 6,2х25мм, сталь 2
19 82130-058C-0000 LU022370 Front Trunk Бардачок передний, пластик 1
19 82130-058C-0000A LN001109 Front box assy  C Бардачок передний с крышкой, в сборе 1
20 818-6-20 LU019564 Screw M6×20-Cross Large Plate Head Винт с крест.шлицем широк.шляп. M6х1.0х20 мм,сталь 2
21 83201-058C-0000 LU033340 Ieft skirting board Щиток кузова облицовочный, передний, левый 1
21 83201-058C-2000 LU022371 Left Insertion Strip- Front Frame Body Cover Щиток кузова декоративный, передний, левый 1
22 83202-058C-0000 LU033341 Right skirting board Щиток кузова облицовочный, передний, левый 1
22 83202-058C-2000 LU022372 Right Insertion Strip- Front Frame Body Cover Щиток кузова  декоративный, передний, правый 1
  90301-058-0000 LU028807 Nut M6(20x11) Винт клипса М6х1.0(20х11)мм, пластик 12
23 82131-058-0000 LU022373 Front Trunk Cover  Крышка переднего бардачка 1
24 82132-058-0000 LU022374 Locating Ring- Front Trunk Cover Кольцо ограничительное крышки переднего бардачка 1
25 35126-058C-0000 LU027401 Headlight joint pane Кронштейн  крепления передней блок-фары 2
26 35130-058-0000 LU030339 Headlight cushion rubber Втулка фиксирующая передней блок фары, резина 2

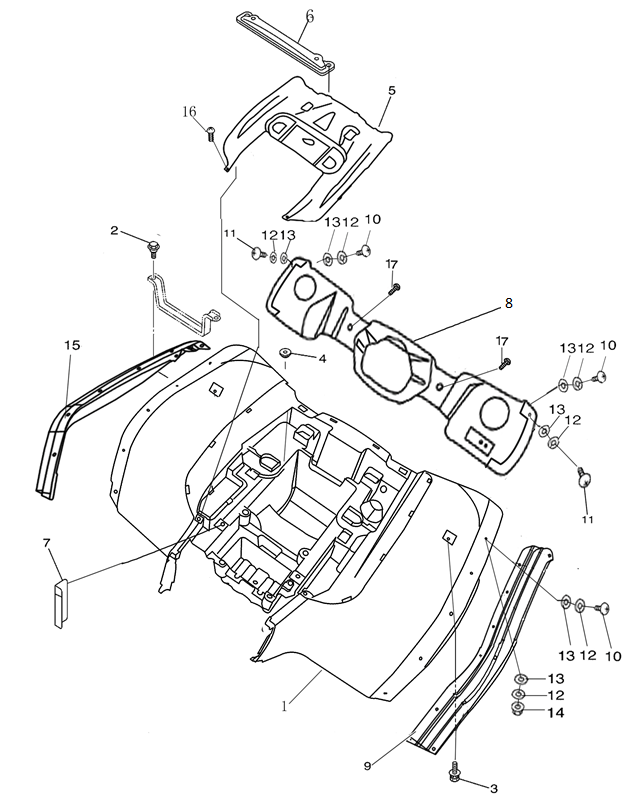

Облицовка корпуса, задняя часть

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 82200-058С-0000 LU020346 Rear frame body cover Щиток кузова облицовочный,задний, пластик 1
1 82200-058C-1000 LU022319 Rear Frame Body Cover(Red) Щиток кузова облицовочный задний (красный) 1
1 82200-058C-1100 LU022320 Rear Frame Body Cover(Black) Щиток кузова облицовочный задний (черный) 1
1 82200-058C-1200 LU022321 Rear Frame Body Cover(Dark Green) Щиток кузова облицовочный задний (темно-зеленый) 1
1 82200-058C-1300 LU022322   Rear Frame Body Cover(Army Green) Щиток кузова облицовочный задний (защитный зеленый) 1
1 82200-058C-1400 LU022323 Rear Frame Body Cover(Maple Leaf) Щиток кузова облицовочный задний (камуфляж) 1
1 82200-058C-1500 LU022324 Rear Frame Body Cover(Silver) Щиток кузова облицовочный задний (серебряный) 1
1 82200-058C-1600 LU022325 Rear Frame Body Cover(Vistamaple Leaf) Щиток кузова облицовочный задний (камуфляж VISTA) 1
1 82200-058C-1600N LU049202 Rear frame body cover(VISTA maple leaf-new) C Щиток кузова облицовочный задний (камуфляж VISTA NEW) 1
1 82200-058C-1700 LU022326 Rear Frame Body Cover(Blue) Щиток кузова облицовочный задний (синий) 1
1 82200-058C-1800 LN001309 Rear frame body cover(white) C Щиток кузова облицовочный задний (белый) 1
2 16674-6-12 LU014743 Hexagon Flange Bolt M6×12 Болт с фланцем M6х1.0х12мм, сталь 2
3 16674-6-16 LU013751 Hexagon Flange Bolt M6×16 Болт с фланцем M6х1.0х16мм , сталь 6
4 90317-058-0000 LU022402 Plastic Screw Гайка самоконтрящаяся, пластик 3
5 82201-058C-2000 LU022327 Rear Frame Body Cover Щиток кузова облицовочный задний, верхний 1
5 82201-058C-0000 LU033331 Rear frame body cover Щиток кузова облицовочный задний, верхний 1
6 54260-058-0000 LU022328 Seat Cushion Bracket Кронштейн сиденья 1
7 82304-058-0000 LU022329 Sheathing (Paper)Gasket  Накладка теплоизоляционная, бумага 1
8 82220-058C-2000 LU022333 Tail Light Fix Cover Comp Щиток крепления заднего фонаря  1
8 82220-058C-0000 LU033332 Board assy, rear light Щиток крепления заднего фонаря 1
9 83203-058C-0000 LU033333 Rear frame body cover left skirting board Щиток кузова облицовочный, задний, левый 1
9 83203-058C-2000 LU022331 Left Insertion Strip- Rear Frame Body Cover Щиток кузова декоративный, задний, левый 1
10 818-6-16 LU013799 Screw M6×16-  Cross Large Plate Head Винт с крест.шлиц.увелич.головк.M6х1.0х16мм, сталь 14
11 818-6-20 LU019564 Screw M6×20-Cross Large Plate Head Винт с крест.шлицем широк.шляп. M6х1.0х20 мм,сталь 6
12 91214-000-0000 LU022401 Rubber Washerφ6 Кольцо уплотнительное 6 мм, резина 16
13 97.1-6-00 LU015609 Flat Washer Φ6 Шайба 6мм, сталь 16
14 6174-6-00 LU021056 Hexagon Flange Nut M6 Гайка с фланцем M6х1.0мм, сталь 16
15 83204-058-2000 LU022332 Right Insertion Strip- Rear Frame Body Cover Щиток кузова декоративный, задний, правый 1
15 83204-058C-0000 LU033334 Rear frame body cover Right skirting board Щиток кузова облицовочный, задний, правый 1
15 83204-058C-2000 LN001106 Rear frame body cover right skirting board C Щиток кузова декоративный, задний, правый (модель С) 1
16 818-5-16 LU018216 Screw M5×16-Cross Large Plate Head Винт с крест.шлиц.увелич.головк.M5х0.8х16мм, сталь 6
17 16674-6-16 LU013751 Hexagon Flange Bolt M6×16 Болт с фланцем M6х1.0х16мм , сталь 6

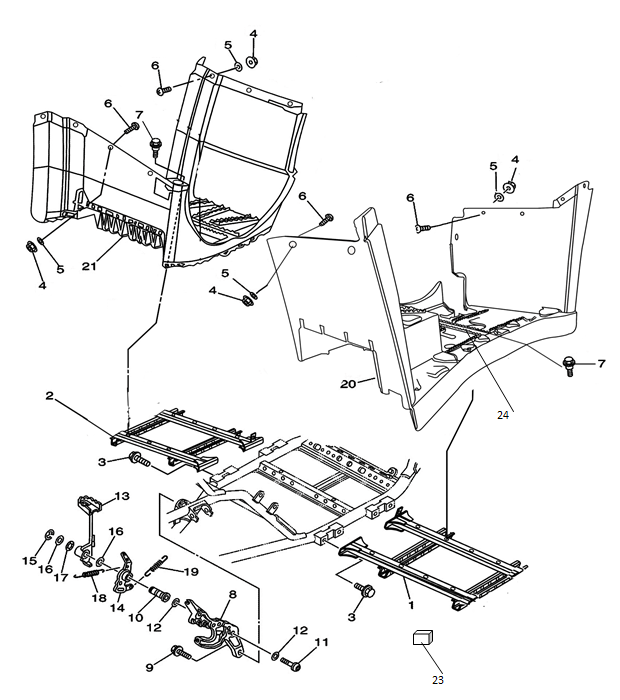

Опоры для ног

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 54220-058C-0000 LU022247 Left Pedal Bracket Кронштейн опоры для ног левый, сталь 1
2 54230-058C-0000 LU022248 Right Pedal Bracket Кронштейн опоры для ног правый, сталь 1
3 16674-10-16 LU018068   Hexagon Flange Boltm10×1.25×16 Болт с фланцем M10х1.25х16мм, сталь 8
4 61884-6-00 LU013754 Hexagon Self- Locked Nut M6 Гайка самоконтрящаяся М6х1,0 мм, сталь 12
5 97.1-6-00 LU015609 Flat Washer Φ6 Шайба 6мм, сталь 12
6 818-6-25 LU021859 Screw M6×25-Cross Large Plate Head Болт с фланцем с крест.шлицем M6х1.25х25мм , сталь 12
7 90102-000-0000 LU022258 Step Bolt M6×16-Φ10×4 Болт ступенчатый M6х1.0х16 - 10×4мм, сталь 8
8 43520-058C-0000 LU022256 Setting Seat- Rear Brake Pedal Bracket Корпус кронштейна педали заднего тормоза  1
9 16674-8-25 LU016400 Hexagon Flange Bolt M8×25 Болт с фланцем M8х1.25х25мм, сталь 2
10 43512-058-0000 LU022249 Rear Brake Pedal Pin Shaft Ось педали заднего тормоза 1
11 70.1-8-30 LU022261 Hexagon Socket Bolt M8×30 Болт с цил.головк.и вн.шестигр.M8х1.25х30мм, сталь 1
12 97.1-8-00 LU022257 Flat Washer Φ8 Шайба 8мм, сталь 2
13 43501-058-0000 LU022250 Read Brake Pedal Comp Педаль заднего тормоза  1
  43501-058-0000A LN001126 rear brake pedal assy Педаль заднего тормоза с кронштейном крепления , в сборе 1
14 43511-058-0000 LU022251 Bracket- Rear Brake Pedal Кронштейн педали заднего тормоза  1
15 896-12-00 LU014572 Cottar Clipφ12 Кольцо стопорное 12мм, сталь 1
16 90606-000-0000 LU014764 Washer Φ14×Φ22×1 Шайба 14.2x22x1.0мм, сталь 2
17 955-14-00 LU022259 Wave-Shaped Gasketφ14 Шайба пружинная, волнистая 14мм, сталь 1
18 43513-058-0000 LU022254 Rebouncing Spring- Rear Brake Pedal Bracket Пружина возвратная (растяж.) кронштейна педали заднего тормоза 1
19 43504-058-0000 LU022255 Rebouncing Spring- Rear Brake Pedal Пружина возвратная (растяж.) педали заднего тормоза 1
20 82710-058C-2000 LU022252 Left Foot Pedal Comp Опора для ног левая, пластик 1
21 82720-058C-2000 LU022253 Right Foot Pedal Comp Опора для ног правая, пластик 1
22 97.1-6-00 LU015609 Flat Washer Φ6 Шайба 6мм, сталь 6
23 54241-058-0000 LU031885 Cap Заглушка 20х25х10мм, пластик 4
24 54240-058-0000 LU028818 Pedal bracket rubber cover Накладка опоры для ног, сталь 2

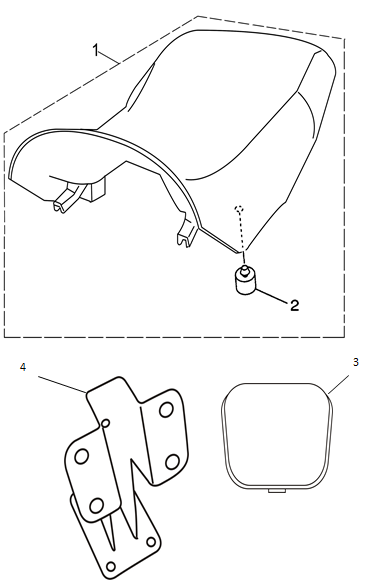

Сиденье

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 71200-058C-2000 LU022263 Seat Cushion Comp Седло мотоциклетного типа, комплект 1
1 71200-058C-0000 LU033238   seat comp Седло мотоциклетного типа, комплект 1
2 71203-058-0000 LU022264 Rubber pad,main stand  Прокладка демпфирующая, резина 4
3 71420-058-0000 LU028813 Back Cushion Assy, Seat Спинка сиденья, в сборе 1
4 71421-058-0000 LU028824 seat setting plate Кронштейн спинки сиденья 1
4 71410-058-0000 LU028835 seat setting plate Кронштейн спинки сиденья 1

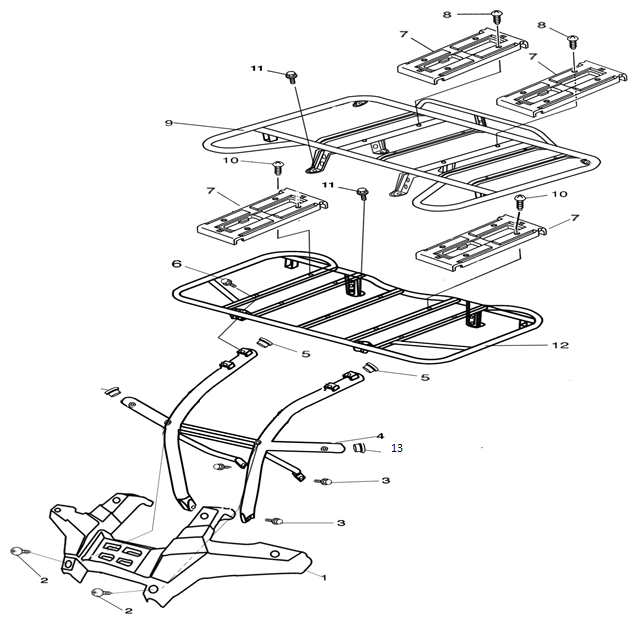

Бампер и багажники

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 72802-058C-2000 LU022316 Front Bumper Protection Plate Щиток защитный переднего бампера 1
1 72802-058С-0000 LU016559 Front bumper protect piate Щиток защитный переднего бампера, пластик 1
2 818-6-16 LU013799 Screw M6×16-  Cross Large Plate Head Винт с крест.шлиц.увелич.головк.M6х1.0х16мм, сталь 4
3 16674-8-20 LU016395 Hexagon Flang Bolt M8×20 Болт с фланцем M8х1.25х20мм, сталь 4
4 83701-058С-0000 LU020205 Front Bumper Assy Бампер передний 1
4 72810-058C-1000 LU022314   Front Bumper Assy Бампер передний  1
5 83701-058-0000 LU028816 Front bumper block(big) Заглушка переднего бампера, большая 2
6 16674-8-12 LU021495 Hexagon Flange Bolt M8×12 Болт с фланцем M8х1.25х12мм , сталь 2
7 72701-058C-0000 LU022310 Read Carrier Cover Щиток декоративный багажника 2
8 818-5-16 LU018216 Screw M5×16-Cross Large Plate Head Винт с крест.шлиц.увелич.головк.M5х0.8х16мм, сталь 8
9 72500-058С-0000 LU020177 shift straight rod Багажник задний 1
9 72710-058C-0000 LU022307 Read Carrier Assy Багажник задний  1
9 72710-058C-0000A LN001110 Rear rack assy C Багажник задний, в сборе 1
10 818-5-16 LU018216 Screw M5×16-Cross Large Plate Head Винт с крест.шлиц.увелич.головк.M5х0.8х16мм, сталь 4
11 16674-8-12 LU021495 Hexagon Flange Bolt M8×12 Болт с фланцем M8х1.25х12мм , сталь 4
12 72510-058-0000 LU022308 Front Carrier Assy Багажник передний  1
12 72700-058С-0000 LU020178 shift straight rod Багажник передний 1
12 72510-058C-0000A LN001111 Front rack assy C Багажник передний, в сборе 1
5 72811-058-0000 LU022311 Front Bumper Block Заглушка переднего бампера, пластик 2
  83700-058-0000 LU028817 Front bumper block(small) Заглушка переднего бампера, малая 2

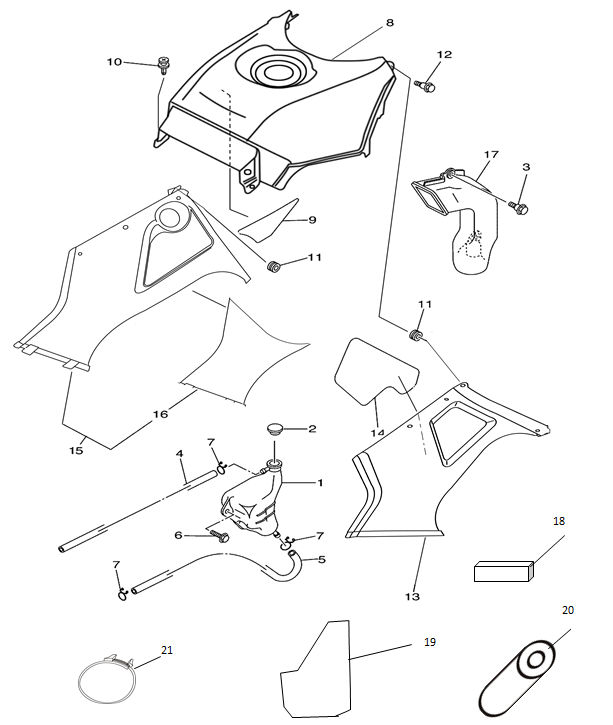

Облицовка топливного бака

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 19301-058-0000 LU022283 Auxiliary Radiator Бачок расширительный системы охлаждения 1
1 19301-058-0000A LN001064 Water tank assy Бачок расширительный системы охлаждения в, сборе 1
  83717-058C-0000 LU033337 Protection Cover- Auxiliary Radiator Щиток защиты расширительного бачка 1
2 19302-058-0000 LU022284 Auxiliary Radiator Cover  Крышка расширительного бачка 1
3 90102-000-0000 LU022258 Step Bolt M6×16-Φ10×4 Болт ступенчатый M6х1.0х16 - 10×4мм, сталь 1
4 19303-058-0000 LU022285 Connecting Tube Φ9×Φ5- Auxiliary Radiator Шланг системы охлаждения 5×9мм, резина 1
5 19304-058-0000 LU022286   Overflow Pipe- Auxiliary Radiator Шланг перепускной расширительного бачка, резина 1
6 16674-6-16 LU013751 Hexagon Flange Bolt M6×16 Болт с фланцем M6х1.0х16мм , сталь 2
7 90418-000-0000 LU022297 Steel Pipe Clip Φ9 Хомут 9мм, сталь 3
7 90402-058-0000 LU012888 Φ9 Pipe Clamp Хомут 9мм, сталь 3
8 83100-058C-0000 LU022287 Fuel Tank Cover(Red) Щиток облицовочный топливного бака (красный) 1
8 83100-058C-0100 LU022288 Fuel Tank Cover(Black) Щиток облицовочный топливного бака (черный) 1
8 83100-058C-0200 LU022289 Fuel Tank Cover(Dark Green) Щиток облицовочный топливного бака (темно-зеленый) 1
8 83100-058C-0300 LU022290 Fuel Tank Cover(Army Green) Щиток облицовочный топливного бака (защитный зеленый) 1
8 83100-058C-0400 LU022291 Fuel Tank Cover(Maple Leaf) Щиток облицовочный топливного бака (камуфляж) 1
8 83100-058C-0500 LU022292 Fuel Tank Cover(Silver) Щиток облицовочный топливного бака (серебряный) 1
8 83100-058C-0600 LU022293 Fuel Tank Cover(Vistamaple Leaf) Щиток облицовочный топливного бака (камуфляж VISTA ) 1
8 83100-058C-0600N LU049203 Fuel tank cover(VISTA maple leaf-new) C Щиток облицовочный топливного бака (камуфляж VISTA NEW) 1
8 83100-058C-0700 LU022294 Fuel Tank Cover(Blue) Щиток облицовочный топливного бака (синий) 1
8 83100-058C-0800 LN001305 Fuel tank cover(white) C Щиток облицовочный топливного бака (белый) 1
9 94801-058-0000 LU022298 Sheathing (Paper)Gasket - Fuel Tank Накладка теплоизоляционная топливного бака, бумага 1
10 90306-000-0000 LU022238 Expansion Screw   Винт самонарезающий с крест. шлицем крепл.топливного бака, сталь 2
11 83102-058-0000（L） LU022303 Double-Sided Glue- Fuel Tank Cover Лента самоклеющаяся двусторонняя, щитка облицовочного топливного бака 2
12 90102-000-0000 LU022258 Step Bolt M6×16-Φ10×4 Болт ступенчатый M6х1.0х16 - 10×4мм, сталь 2
13 82402-058C-0000 LU024034 Fuel tank right protect plate Щиток облицовочный топливного бака, правый 1
13 82402-058C-2000 LU022304 Right Protection Plate- Fuel Tank   Щиток облицовочный топливного бака, правый 1
13 82402-058C-2000A LN001108 Fuel tank rigt protect plate assy Щиток облицовочный топливного бака с теплоизоляционной наклейкой, прав 1
14 82401-058-2000（L） LU022301 Right Protection Plate Sheathing (Paper)Gasket - Fuel Tank   Наклейка теплоизоляционная правого облицовочного щитка топливного бака, бумага 1
15 82302-058C-0000 LU032789 Fuel tank left protect plate Щиток облицовочный топливного бака, левый 1
15 82302-058C-2000 LU028812 Left Protection Plate- Fuel Tank   Щиток облицовочный топливного бака, левый 1
15 82302-058C-2000A LN001107 Fuel tank left protect plate assy Щиток облицовочный топливного бака с теплоизоляционной наклейкой,левый 1
16 82301-058-2000 LU022302 Left Protection Plate Sheathing (Paper)Gasket - Fuel Tank   Наклейка теплоизоляционная левого облицовочного щитка топливного бака, бумага 1
17 19540-058-0000 LU022305 Vent-Pipe Comp-Rear Disk Brake Caliper  Коллектор вентиляционный суппорта заднего тормозного диска 1
18 82310-058-0000 LU028833 oil tank side cover glue Наклейка теплоизоляционная  топливного бака 2
19 19253-058-0000 LU030332 Right protective plate, front body Щиток грязезащитный, пластик 1
20 19542-058-0000 LU034762 Air hose joint,rear disc brake plier Патрубок вентиляции заднего тормозного суппорта, резина 1
21 44604-058-0000 LU030343 Clamp,disc brake air hose Хомут вентиляционной трубки тормозного диска 1

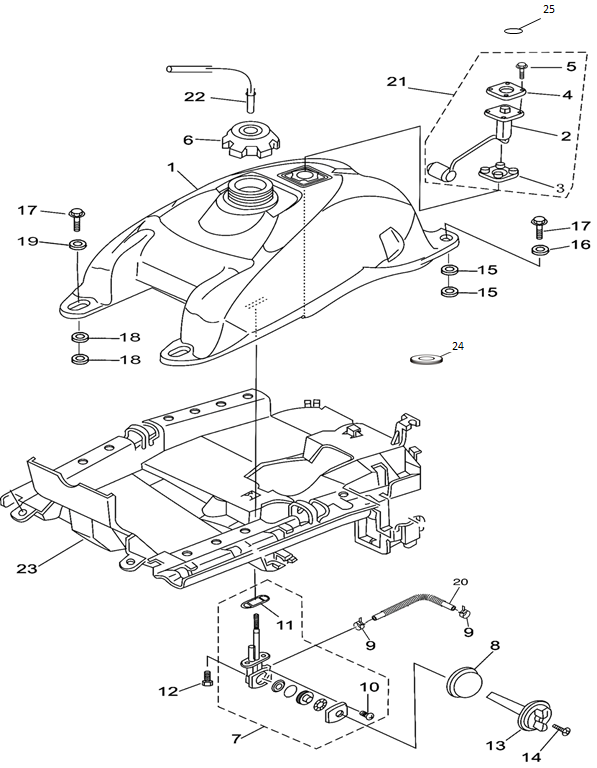

Бак топливный

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 81100-058-0000 LU022456 Fuel Tank Comp Бак топливный 1
1 81100-058-0000A LN001105 Fuel tank comp Assy Бак топливный, комплект 1
2 36210-058-0000 LU022457 Fuel Sensor Датчик уровня топлива 1
3 36201-058-0000 LU022458 Gasket-Fuel Sensor Прокладка датчика уровня топлива, резина 1
4 36202-058-0000 （L） LU022459 Holder- Fuel Sensor Пластина крепления датчика уровня топлива, сталь 1
5 16674-5-14 LU022469 Hexagon Flange Bolt M5×14 Болт с фланцем M5х0.8х14мм , сталь 4
6 81300-058-0000 LU022460   Fuel Tank Cap Крышка топливного бака, пластик 1
7 81400-058-0000 LU022461 Fuel Switch Топливный кран в сборе 1
8 81402-058-0000 LU022463 Handle Lever Cover Крышка ручки управления топливным краном, пластик 1
  81404-058-0000 LU033244 Handle cover Крышка топливного крана, пластик 1
9 90415-000-0000 LU022470 Steel Pipe Clip Φ11 Хомут 11мм, сталь 2
10 818-5-12 LU015864 Screw M5×12-Cross Groove Plate Head  Винт с крестообразным шлицем M5х0.8х12мм, сталь 2
11 81407-023-0000 LU022464 Connecting Gasket - Fuel Switch Прокладка соединительная топливного крана 1
12 818-5-12 LU015864 Screw M5×12-Cross Groove Plate Head  Винт с крестообразным шлицем M5х0.8х12мм, сталь 2
13 81401-058-0000 LU022462 Fuel Switch Lever Ручка управления топливным краном, пластик 1
14 818-4-15 LU022472 Screw M4×15-Cross Groove Plate Head  Винт с крестообразным шлицем M4.0x0.7x15мм, сталь 1
15 81105-058-0000 LU022473 Washer Φ6×Φ25×2 Шайба 6х25х2мм, сталь 2
16 81106-058-0000 LU022475 Washer Φ6×Φ25×1 Шайба 6х25х1мм, сталь 2
17 16674-6-30 LU014747 Hexagon Flange Bolt M6×30 Болт с фланцем M6х1.0х30мм, сталь 4
  81102-058-0000 LU033246 convex collar,fuel tank front Втулка проставочная крепления бензобака, передняя 2
18 81105-058-0000 LU022473 Washer Φ6×Φ25×2 Шайба 6х25х2мм, сталь 2
19 81106-058-0000 LU022475 Washer Φ6×Φ25×1 Шайба 6х25х1мм, сталь 2
20 16501-058-0000 LU022465 Fuel Tubeφ6.5×Φ11 Шланг топливной системы 6.5×11 мм, резина 1
21 36200-058-0000 LU022466 Fuel Sensor Датчик уровня топлива, в сборе 1
22 16511-023-0000 LU022468 Breather Pipe-Fuel Tank Cap 5x9 Трубка сапуна топливного бака 5x9мм, резина 1
23 81104-058-0000 LU022467 Fuel Tank Protection Plate Щиток защитный топливного бака 1
23 81108-058-0000 LU032766 fuel tank Guard Щиток защитный топливного бака, пластик 1
24 81122-058-0000 LU028853 rubber ring Кольцо уплотнительное (овальное), резина 2
25 93-5-00 LU016273 Washer φ5 Шайба пружинная 5мм, сталь 5

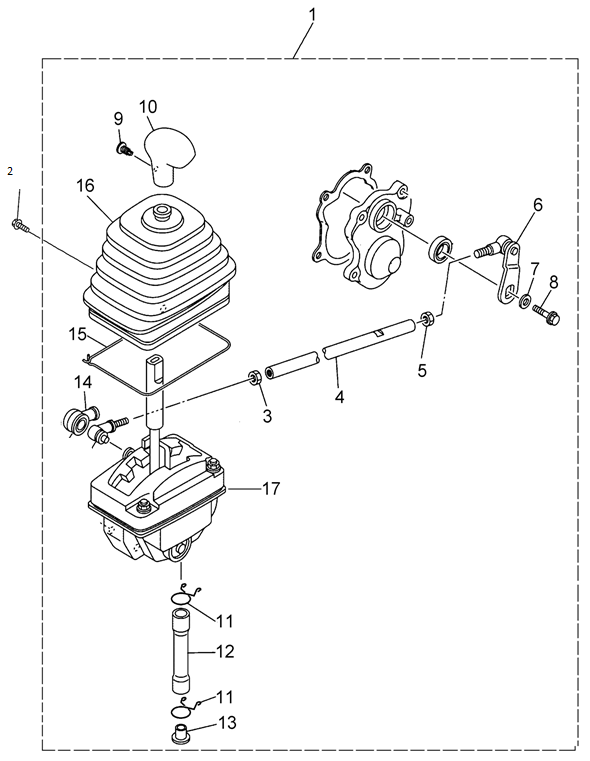

Механизм переключения передач

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 23400-058-0000 LU022478 Gear Shift Assy Механизм переключения передач, в сборе 1
1 23400-058-000A LN000686 gearshift mechanism assy (new) Механизм переключения передач, в сборе 1
2 16674-10-25 LU013969 Hexagon Flang Bolt M10×1.25×25 Болт с фланцем M10х1.25х25мм , сталь 1
3 6177-6-00 LU022159 Hex nut M6 Гайка самоконтрящаяся М6х1.0 мм, сталь 1
4 23453-058-0000(L) LU022480   Gearshift Rod Тяга рычага переключения передач 1
4 23453-058-0000(L)_ LN001561 Gearshift Rod Assy Тяга рычага переключения передач с наконечником в сборе 1
5 6177-12-00 LU020010 Heagone Nut M12 Гайка M12х1.25мм, сталь 1
6 23460-058-0000 LU022481 Connector- Gearshift Rod  Наконечник с шаровым пальцем  тяги рычага перекл.передач II 1
7 96-6-00 LU015609 Flat Washerφ6 Шайба 6мм, сталь 1
8 16674-6-12 LU014743 Hexagon Flange Bolt M6×12 Болт с фланцем M6х1.0х12мм, сталь 1
9 90316-058-0000 LU022482 Plastic screw Винт самонарезающий ручки переключения передач, пластик 1
10 23411-058-0000 LU022483 Gear Shift Handle Ручка переключения передач 1
11 90414-000-0000 LU022418 Steel Pipe Clip Φ14 Хомут  пружинный 14мм, сталь 2
12 23417-058-0000 LU022484 Leaking Pipe Трубка дренажная механизма переключения передач, резина 1
13 23418-058-0000 LU022485 Leaking Pipe Plug Заглушка дренажной трубки 1
14 23441-058-0000 LU022486 Ball Rubber Чехол наконечника с шаровым пальцем, резина 1
15 23416-058-0000 LU022487 Steel Wire Loop Хомут проволочный чехла рычага переключения передач 1
16 23415-058-0000 LU022488 Dust Cover Чехол пылезащитный рычага переключения передач 1
17 23410-058-0000 LU039101 Gear Shift Comp Механизм переключения передач  1
17 23400-058-0000 LU022478 Gear Shift Assy Механизм переключения передач, в сборе 1
17 23400-058-000A LN000686 gearshift mechanism assy (new) Механизм переключения передач, в сборе 1

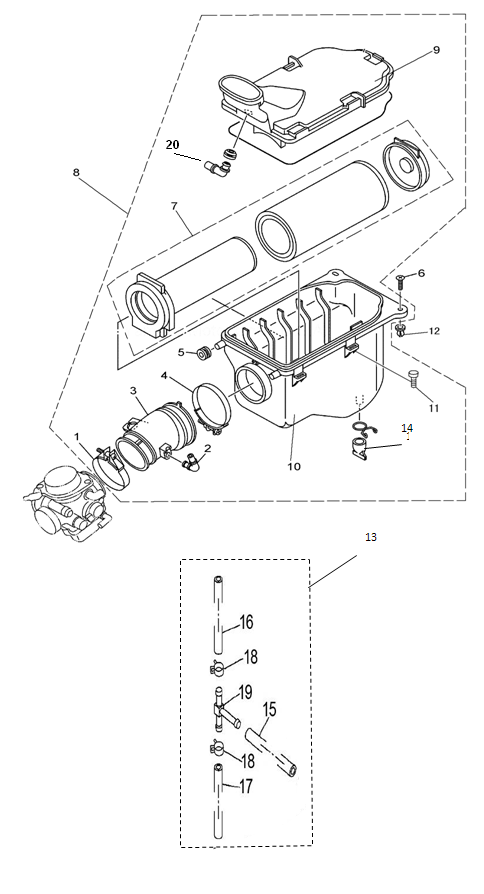

Фильтр воздушный

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 17151-058-0000 LU021940   Air Inlet Clamp-Carburetor-Air Filter Хомут впускного патрубка карбюратора I (малый), сталь 1
2 17118-058-0000 LU070218 Small Air Inlet-Carburetor-Air Filter Патрубок впускной  карбюратора (малый) 5х240мм, резина 1
3 17104-058-0001 LN001142 Carburetor, connecting pipe 11x15x50x50 Патрубок впускной карбюратора 11х15х50/50мм, резина 1
3 17104-121-0001 LN001104 Carburetor, connecting pipe Патрубок впускной карбюратора 11х15х55/25мм, резина 1
3 17104-121-0001_ LU048988 Connecting Pipe- Carburetor & Air Filter Патрубок впускной карбюратора, резина 1
4 17152-058-0000 LU021939 Air Inlet Clamp-Carburetor-Air Cleaner Хомут впускного патрубка карбюратора II (большой), сталь 1
5 17102-058-0000 LU021466 Front Rubber Washer With "工" Type- Air Filter Подушка корпуса воздушного фильтра передняя, резина 2
6 845-6.2-25 LU021947 Tapping Screw St6.2×25 Винт самонарезающий с крестообразным шлицем 6.2х25мм, сталь 2
7 17160-058-0000 LU012767 Air Filter Element Assy Элемент фильтрующий воздушного фильтра  1
7 17160-121-0000 LN001302 Filter,air cleaner Элемент фильтрующий воздушного фильтра  1
8 17100-058-0000 LU021946 Air Filter Comp Фильтр воздушный в сборе 1
8 17100-121-0000 LN000862 Air cleaner assy（500cc-2 Фильтр воздушный в сборе 1
8 17100-121-0000A LN001098 Air cleaner assy Фильтр воздушный, комплект 1
9 17130-058-0000 LU021944 Air Filter Cover Крышка корпуса воздушного фильтра 1
9 17130-121-0000 LN001303 Air cleaner cover Крышка корпуса воздушного фильтра 1
10 17180-058-0000 LU021945 Air Filter Body Корпус воздушного фильтра 1
10 17180-121-0000 LN001304 Air cleane body Корпус воздушного фильтра 1
11 818-5-14 LU021948 Screw M5×14-Cross Large Plate Head Винт с крест.шлиц.увелич.головк.M5х0.8х14мм, сталь 5
12 90305-000-0000 LU021809 Plastic Tapping Nut M6×25 Гайка самоконтрящаяся М6×25мм, пластик 2
13 16101-055-0000 LU025319 Carburetor balance tube(trifurcate Tube) assy Патрубки вентиляционные карбюратора, комплект 1
14 17185-058-0000 LU028854 cover for air cleaner Патрубок контрольный воздушного фильтра, ПВХ 1
15 16130-F43-0000 LU025313 Air Pipe 1 Φ7×Φ11×90,Carburator Патрубок вентиляционный карбюратора 5х9х50/30мм, резина 1
16 16141-F43-0000 LU025314 Air Pipe 2 Φ7×Φ11×300,Carburator Патрубок вентиляционный карбюратора 7x11x300мм, резина 1
17 16140-F43-0000 LU025315 Air Pipe 2 Φ7×Φ11×102,Carburator Патрубок вентиляционный карбюратора 7x11x102мм, резина 1
18 90411-055-0000 LU025316 Clip Φ12 Хомут 12мм, сталь 3
18 19611-058-0000 LU033245 Clip Φ12 Хомут 12мм, сталь 3
19 16104-025-0000 LU022422 Plastic T-junction  Connection Тройник, пластик, комплект 1
20 17118-023-0000 LU021941   Штуцер крышки воздушного фильтра 1
  17186-058-0000 LU028851 cover Колпачок корпуса фильтра 1

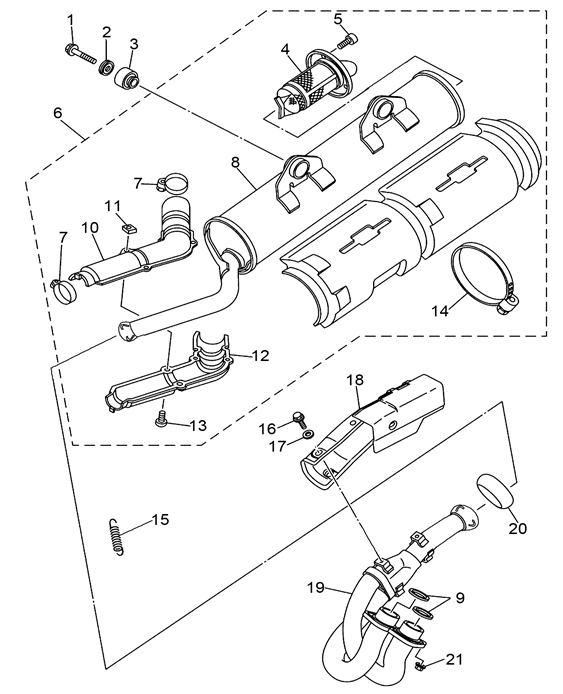

Выхлопная система

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 16674-8-40 LU020660 Hexagon Flange Bolt M8×40 Болт с фланцем M8х1.25х40мм , сталь 1
2 18127-058-0000 LU021951 Cushion Φ9 - Muffler Шайба глушителя 9мм, резина 2
3 18181-058-0000 LU021952   Bushing- Muffler Suspension Втулка крепления глушителя, резина 1
4 18170-058-0000 LU021953 Rear Exhaust Pipe Comp-  Mufflier  Пламегаситель глушителя в сборе 1
5 70.1-6-10 LU021950 Hexagon Cylinderal Bolt M6×10 Болт с цил.головк.и вн.шестигр. M6х1.0х10мм, сталь 4
6 18150-058-0000 LU021954 Muffler Comp Глушитель в сборе 1
7 18126-023-0000 LU021965 Muffler ClampⅡΦ33-Φ57 Хомут 33-57мм, сталь 2
8 18160-058-0000(L) LU021955 Muffler Body Глушитель 1
9 18101-058-0000 LU021956 Oulet Pipe Washer Прокладка выхлопной трубы, асбостальная 1
9 18101-121-0000 LN001101 Oulet pipe washer Прокладка выхлопной трубы, асбостальная 1
10 18152-058-0000 LU021957 Rear Muffler Cover (Upper) Щиток защитный выхлопной трубы, верхний, сталь 1
11 6176-6-00 LU021967 Hexagon Nut M6 Гайка (квадратн.)M6х1.0мм, сталь 1
12 18153-058-0000 LU021958 Rear Muffler Cover (Lower) Щиток защитный выхлопной трубы, нижний, сталь 1
13 16674-6-8 LU021949 Hexagonbolt M6×8 Болт M6х1.0х8мм, сталь 1
14 18194-023-0000 LU021966 Muffler ClampⅠΦ130-Φ152 Хомут 130-152мм, сталь 1
15 18141-055-0000 LU021963 Connecting Spring- Exhaust Pipe  Пружина соединительная, выхлопной трубы (растяжение) 3
16 16674-6-12 LU014743 Hexagon Flange Bolt M6×12 Болт с фланцем M6х1.0х12мм, сталь 4
17 96-6-00 LU015609 Flat Washerφ6 Шайба 6мм, сталь 2
18 18102-058-0000 LU021959 Exhaust Pipe Cover Щиток защитный приемной трубы глушителя, сталь 1
19 18110-058-0100 LU021961 Exhaust Pipe Assy Приемная труба глушителя 1
19 18110-121-0100A LN001099 Front exhaust pipe assy Приемная труба глушителя в сборе 1
19 18110-056-000A LU039099 Front Exhaust Pipe Приемная труба глушителя в сборе 1
20 18106-055-0000 LU021962 Round Gasket- Exhaust Pipe Кольцо уплотнительное выхлопной трубы, графит 1
20 18106-058-0000 LU027001 Outlet pipe washer M51.5х28 Прокладка (кольцо) выхлопной трубы, графит 1
21 90304-000-0000 LU021964 Longer Cap Nut M8 Гайка колпачковая, удлинненная M8х1.25, сталь 2
22 18128-058-0000 LN001301 Heat insulation cushion Шайба теплоизоляционная глушителя 1
23 93-8-00 LU016401 Washer Φ8 Шайба пружинная 8мм, сталь 2
  18109-058-0000 LU032401 Muffler hoop1 Хомут выхлопной трубы 1, сталь 1
  18108-058-0000 LU033229 Muffler hoop2 Хомут выхлопной трубы 2, сталь 1
  18107-058-0000 LU033228 Muffler Comp Хомут крепления глушителя, сталь 1

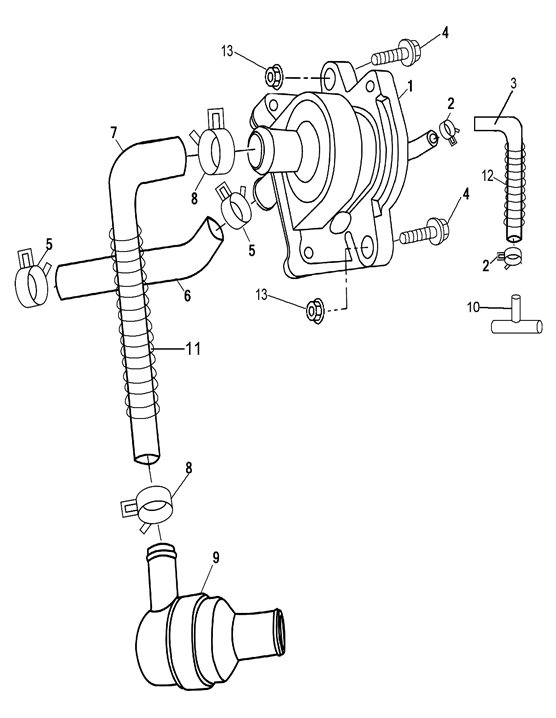

Клапан рециркуляции

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 18700-058-0000 LU022416 Second Inlet Comp Клапан рециркуляции, в сборе 1
2 90419-000-0000 LU021845 Steel Pipe Clip Φ8 Хомут 8мм, сталь 2
3 18505-055-0000 LU022417   Pressure Pipe Трубка вакуумная клапана рециркуляции 380мм, резина 1
3 18505-055-0001 LN001103 Pressure Pipe  4.5x8x350/30 Трубка вакуумная клапана рециркуляции 4.5х8х350/3мм, резина 1
4 16674-6-16 LU013751 Hexagon Flange Bolt M6×16 Болт с фланцем M6х1.0х16мм , сталь 2
5 90414-000-0000 LU022418 Steel Pipe Clip Φ14 Хомут 14мм, сталь 2
6 18507-055-0000 LU022419 High Temperature Tubeφ14 Трубка клапана рециркуляции, высокотемпературная, 14мм, резина 1
6 18507-055-0001 LN001102 High temperature tube 9x15x140/30 Труба клапана рециркуляции, высокотемпературная 9х15х140/30мм 1
7 18501-025-0000 LU022420 Inlet Pipeφ11×Φ16- One-Way Valve Патрубок впускной  клапана рециркуляции 11×16 мм, резина 1
8 90414-000-0000 LU022418 Steel Pipe Clip Φ14 Хомут 14мм, сталь 2
9 18504-055-0000 LU022421 Gulp Valve Silencer Глушитель шума клапана рециркуляции 1
10 18511-055-0000 LU022422 Trifurcate Tube Тройник вакуумной трубки клапана рециркуляции 1
11 18502-058-0000 LU022423 Protection Spring  Φ18 Оплетка впускного патрубка клапана рециркуляции 18мм, сталь 1
12 18506-058-0000 LU022424 Protection Spring Φ11 Оплетка вакуумного шланга клапана рециркуляции 11мм, сталь 1
13 6187.2-6-00 LU014240 Flange Self-Locked Nut M6 Гайка самоконтрящаяся М6х1,0 мм, сталь 2

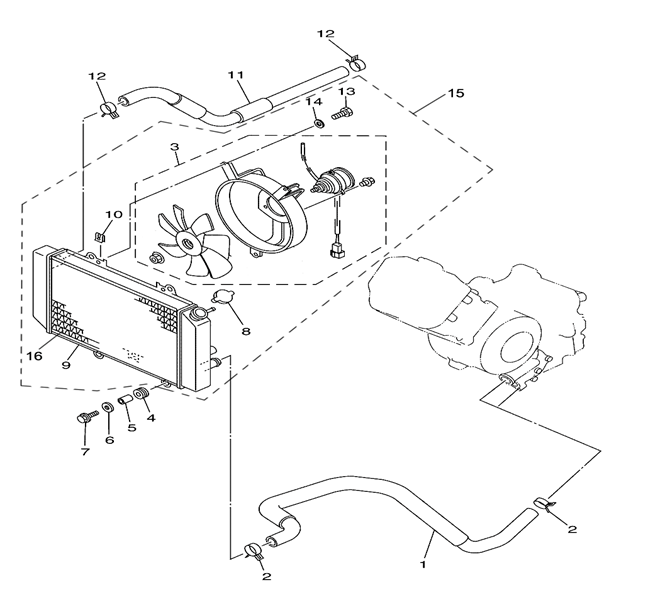

Система охлаждения

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 19811-023-0000 LU021849 Rubber Water Tube I (Inlet) Шланг системы охлаждения впускной  I, резина 1
2 19611-023-0000 LU021837 Screw Clampφ20-30 Хомут 20-30мм, сталь 2
3 19230-058-0000 LU021851 Fan Assy- Radiator Электровентилятор радиатора, в сборе 1
4 19202-058-0000 LU021852   Cushion Gasket- Radiator Втулка демпфирующая радиатора , резина 2
5 19206-058-0000 LU021853 Bushing Втулка проставочная, сталь 2
6 96-6-00 LU015609 Flat Washerφ6 Шайба 6мм, сталь 2
7 16674-6-16 LU013751 Hexagon Flange Bolt M6×16 Болт с фланцем M6х1.0х16мм , сталь 2
8 19201-058-0000 LU025355 Radiator Cap Крышка радиатора жидкостного охлаждения 1
9 19210-058-0000 LU021855 Radiator Comp Радиатор жидкостного охлаждения 1
10 90312-000-0000 LU013743 Nut Clip M6 Клипса M6х1.0 , сталь 3
11 19812-058-0000 LU021856 Rubber Water Tube Ii (Outlet) Шланг системы охлаждения выпускной II, резина 1
12 19611-023-0000 LU021837 Screw Clampφ20-30 Хомут 20-30мм, сталь 2
13 818-6-25 LU021859 Screw M6×25-Cross Large Plate Head Болт с фланцем с крест.шлицем M6х1.25х25мм , сталь 3
14 96-6-00 LU015609 Flat Washerφ6 Шайба 6мм, сталь 3
15 19200-058-0000 LU021858 Cooling Radiator Assy Радиатор жидкостного охлаждения, в сборе 1
16 19205-058-0000 LU021857 Radiator Cover Сетка защитная радиатора 1

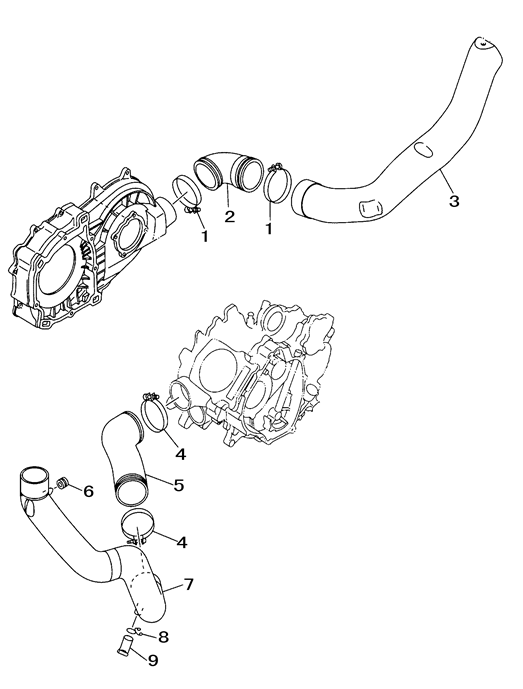

Вентиляция вариатора

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 21505-058-0000 LU022178 Cooling Air-Out Pipe Joint Clamp Φ87-Clutch Хомут переходного патрубка вентиляции вариатора 87 мм, сталь 2
2 21502-058-0000 LU022181 Cooling Air-Out Pipe Joint-Clutch Патрубок переходной вентиляции вариатора, пластик 1
3 21540-058-0000 LU022183 Cooling Air-Out Pipe Comp- Clutch  Патрубок выпускной вентиляции вариатора, пластик 1
4 21506-058-0000 LU022179   Cooling Intake Pipe Joint Clamp-Clutch Φ87 Хомут промежуточного патрубка вентиляции вариатора 87 мм, сталь 2
5 21501-058-0000 LU022185 Cooling Intake Pipe Joint- Clutch Патрубок промежуточный вентиляции вариатора, пластик 1
6 21511-058-0000 LU022187 Cooling Double-Sided Glue-  Clutch Скотч двусторонний, самоклеющийся  1
7 21520-058-0000 LU022188 Intake Pipe Comp- Clutch  Патрубок впускной вентиляции вариатора, пластик 1
8 21523-058-0000 LU022176 Blow-Off Pipe Clampφ14- Clutch Cooling Intake Pipe  Хомут пружинный 14мм, сталь 1
9 21521-058-0000 LU022189 Blow-Off Pipe- Clutch Cooling Intake Pipe  Трубка дренажная впускного патрубка вентиляции вариатора 1

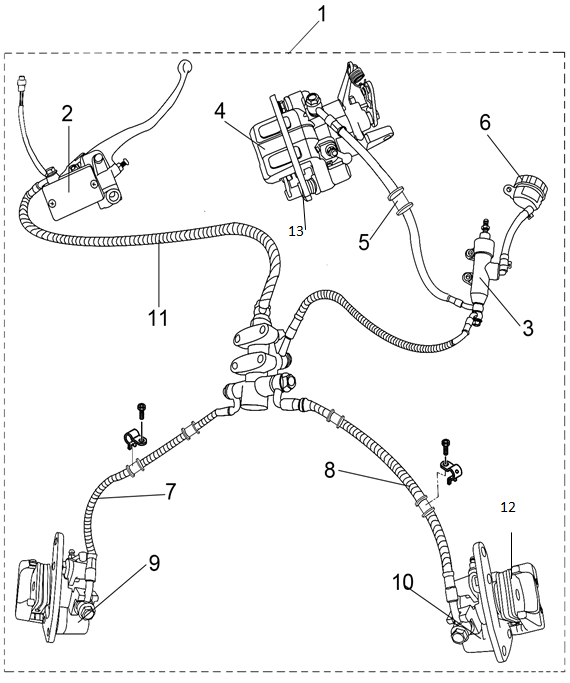

Тормозная система (Emark)

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 44000-058-0000 LU022432 Disc Brake Comp（Emark） Тормоз дисковый в сборе (Emark) 1
2 44311-058-0000 LU022433 Upper Disc Brake Bump（Emark） Цилиндр главный, тормозной, ручной тормоз (Emark) 1
  44103-058-0000 LU022230 Front Brake Pump Цилндр главный тормозной, переднего томоза, в сборе 1
3 44312-058-0000 LU022434   Main Disc Brake Bump（Emark） Цилиндр главный, тормозной, ножной тормоз (Emark) 1
4 44313-058-0000 LU022435 Rear Disc Brake Caliper（Emark） Суппорт заднего дискового тормоза, в сборе (Emark) 1
5 44314-058-0000 LU022425 Oil Pipe - Rear Disc Brake（Emark） Шланг тормозной системы, армированный, задний (Emark), резина 1
6 44315-058-0000 LU022427 Oil Cup- Disc Brake（Emark） Резервуар для тормозной жидкости 1
7 44316-058-0000 LU022426 Oil Tube-Front & Left Disc Brake（Emark） Шланг тормозной системы, армированный, передний, левый (Emark) резина 1
8 44317-058-0000 LU022428 Oil Tube- Front & Right Disc Brake(Emark) Шланг тормозной системы, армированный, передний, правый (Emark) резина 1
9 44318-058-0000 LU022430 Front & Left Disc Brake Caliper（Emark） Суппорт переднего дискового тормоза , левый, в сборе(Emark) 1
10 44319-058-0000 LU022431 Front & Right Disc Brake Caliper（Emark） Суппорт переднего дискового тормоза, правый, в сборе (Emark) 1
11 44320-058-0000 LU022429 Main Oil Pipe- Front Disc Brake（Emark） Шланг тормозной системы передн.тормоза, главный, армированный (Emark) 1
12 44203-058-0000 LU019276 Front Disc Brake Pads(Emark) Колодки тормозные, передние (Emark) 4
13 44603-058-0000 LU019277 Rear Disk Brake Pads(Emark) Колодки тормозные, задние (Emark) 2

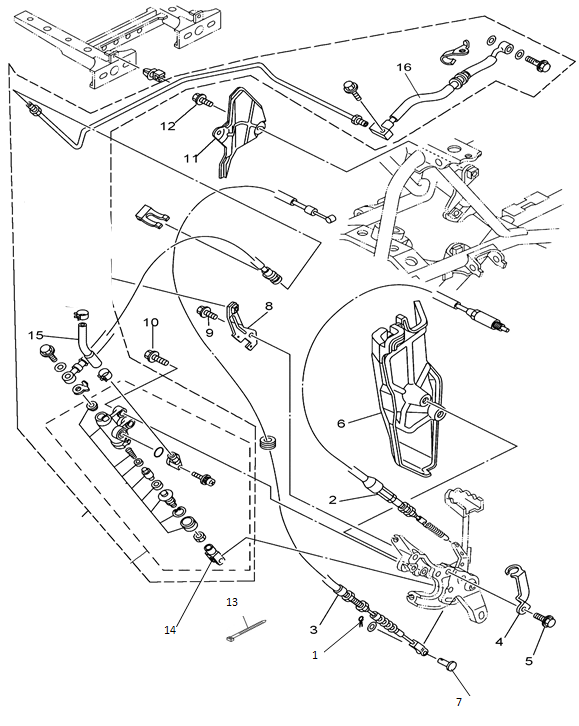

Тормозная система (ножной тормоз)

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 91-2.5-35 LU028829 pin,cotter Шплинт 2.5х35мм, сталь 1
2 43920-058-0000 LU022161 Control Cable-Reverse Gear Трос блокировки коробки передач 1
3 43200-058-0000 LU022162   Brake Cable Assy Трос тормоза в сборе 1
4 37601-058-0000 LU022163 Swith Bracket- Rear Brake Кронштейн выключателя стоп-сигнала 1
5 16674-6-12 LU014743 Hexagon Flange Bolt M6×12 Болт с фланцем M6х1.0х12мм, сталь 1
6 43506-058-0000 LU022164 Protection Plate- Rear Brake Pedal Щиток защитный педали заднего тормоза 1
7 44514-058-0000 LU028828 pin shaft Штифт соединительной вилки дискового тормоза 1
8 44526-058-0000 LU022167 Bracket- Disc Brake Oil Cup Кронштейн крепления бачка главного тормозного цилиндра 1
9 16674-6-8 LU021949 Hexagonbolt M6×8 Болт M6х1.0х8мм, сталь 1
10 16674-8-25 LU016400 Hexagon Flange Bolt M8×25 Болт с фланцем M8х1.25х25мм, сталь 2
11 18125-058-0000 LU022166 Heat Shield- Muffler Щиток теплоизоляционный глушителя 1
12 16674-6-12 LU014743 Hexagon Flange Bolt M6×12 Болт с фланцем M6х1.0х12мм, сталь 2
13 92521-000-0000 LU022173 Belt（L=100） Хомут 8х100мм, пластик 4
14 44513-058-0000 LU028826 rear disc brake connection Вилка крепления троса тормоза, сталь 1
15 44518-058-0000 LU022170 Oil Make-Up Tube- Oil Cup Шланг бачка главного тормозного цилиндра 7x12x10мм, резина 1
  43520-058-0000 LU033241 connecting seat Кронштейн педали заднего тормоза 1

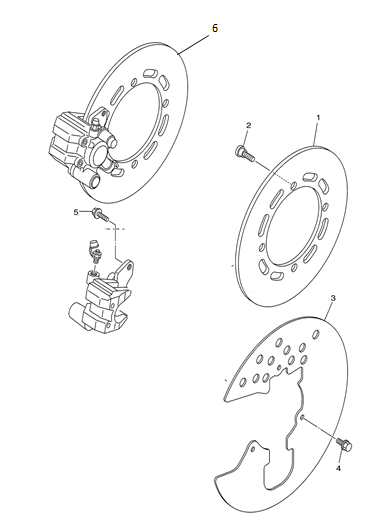

Тормозной диск (передний тормоз)

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 44102-058-0000 LU022233 Front Disc Brake Plate Диск тормозной, передний 1
2 44101-058-0000 LU022234   Hexagon Screw M8×20 Болт крепления переднего тормозного диска M8х1.25х20мм, сталь 4
3 44104-058-0000 LU022235 Protection Cover- Front Brake Plate Щиток защитный переднего тормозного диска 2
4 818-6-20 LU019564 Screw M6×20-Cross Large Plate Head Винт с крест.шлицем широк.шляп. M6х1.0х20 мм,сталь 6
5 16674-8-14 LU022239 Hexagon Flange Bolt M8×14 Болт с фланцем M8х1.25х14мм , сталь 4
6 44102-058-0000 LU022233 Front Disc Brake Plate Диск тормозной, передний 1

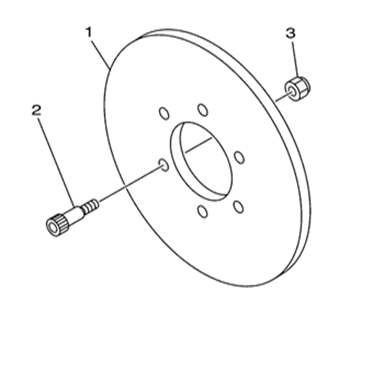

Тормозной диск (задний тормоз)

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 44502-058-0000 LU022155 Rear Disc Brake Plate Диск тормозной, задний 1
2 44515-058-0000 LU022158   Special Hexagon Bolt M6×30(For Rear Disc Brake Setting) Болт крепления заднего тормозного диска M6х1.0х30мм, сталь 6
3 6182-6-00 LU022159 Non-Metal Hexagon Locked Nutm6 Гайка самоконтрящаяся заднего тормозного диска  М6х1.0 мм 6
  19541-058-0000 LU028841 clip Rear disk brake vent-pipe Хомут вентиляционной трубки суппорта заднего дискового тормоза

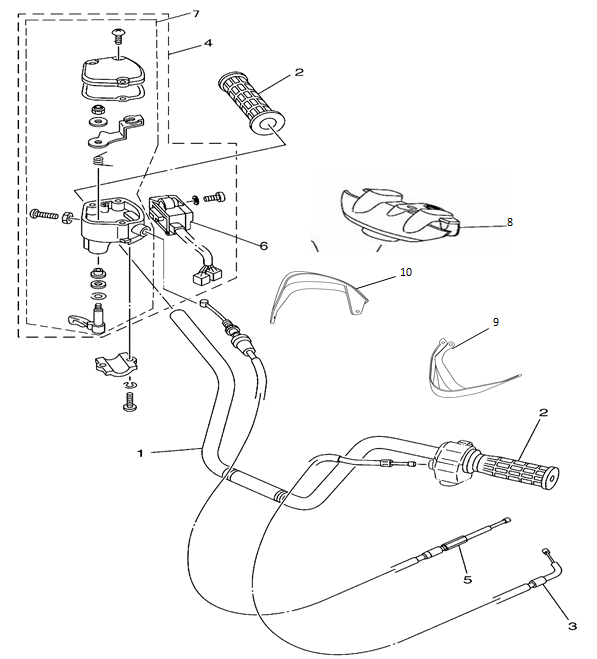

Детали руля, правая сторона

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 61101-058-0000 LU021860 Handle Bar Руль мотоциклетного типа 1
  61101-058-0000A LN000695 Handle bar Руль мотоциклетного типа, в сборе 1
2 61104-058-0000 LU021861 Grip Рукоятка руля, резина 2
3 61600-058-0000 LU019281 Cable-Choke Трос управления воздушной заслонкой 1
4 61700-058-0000 LU021866 Cable-Choke Блок управл. дросс.заслонкой с переключателем 2WD/4WD в сборе 1
5 61500-058-0000 LU021863   Cable- Throttle Трос управления дроссельной заслонкой 1
5 61500-058B-0000 LN001066 Cable，Acceleratgraph Трос управления дроссельной заслонкой 1
5 61500-058C-0000 LU034766 Throttle Cable Трос управления дроссельной заслонкой 1
6 61750-058-0000 LU020175 Two / Four-Wheel Drive Switch Переключатель 2WD/4WD 1
7 61730-058-0000 LU021878 Greaser Parts Блок управления дроссельной заслонкой, в сборе 1
8 37202-058-0000 LU030334 protection cover for ignition switch Щиток защитный руля 1
  83405-058-0000 LN001130 Decorative Pad, Handle Bar Щиток защитный руля 1
9 82815-058-0000 LU021813 handle shield L Щиток защитный рук, левый 1
9 83401-058-0000 LU030061 Left Handlebar shield Защита рук, левая, пластик 1
10 82816-058-0000 LU021815 handle shield R Щиток защитный рук, правый 1
10 83402-058-0000 LU030060 Right handlebar shield Защита рук, правая, пластик 1
  61114-058-0000 LU030062 Handle cover Защита руля, пластик 1

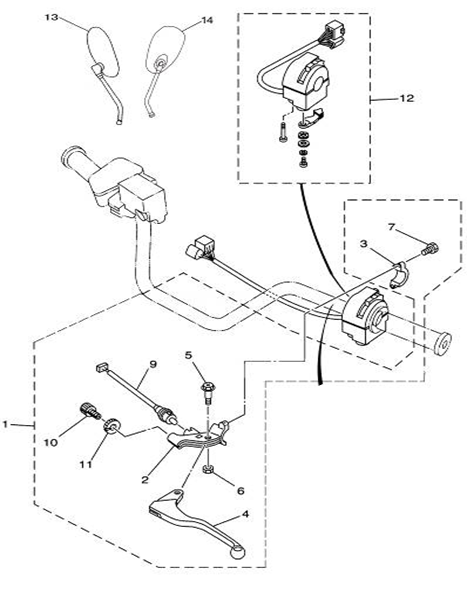

Детали руля, левая сторона

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 61210-058-0000 LU021892   Left Handlebar Assy Рычаг тормоза левый, в сборе 1
2 61211-023-0000 LU021898 Left Handlebar Seat Кронштейн крепления рычага тормоза, передняя половина 1
3 61212-023-0000 LU021899 Press Block- Left Handlebar Seat Кронштейн крепления рычага тормоза, задняя половина 1
4 61213-023-0000 LU021862 Right Lever Рычаг тормоза, левый 1
4 44116-058-0000 LU022228 Front Brake Lever Рычаг переднего тормоза 1
5 61214-023-0000 LU021907 Parking Clip Bolt M6 Болт крепления рычага тормоза M6х1.0мм, сталь 1
6 6182.1-6-00 LU014002 Nut M6 Гайка M6х1.0мм, сталь 1
7 16674-6-16 LU013751 Hexagon Flange Bolt M6×16 Болт с фланцем M6х1.0х16мм , сталь 2
8 6187-5-00 LU021906 Nylon Self-Lock Bolt M5 Гайка самоконтрящаяся (нейлон) М5х0,8 мм, сталь 2
9 43206-058-0000 LU021900 Switch Assy-Rear Brake Выключатель индикации заднего тормоза 1
10 43211-058-0000(L) LU021901 Cable Adjusting Bolt-Left Handlebar Болт рукоятки тормоза, регулировочный, сталь 1
10 42106-058-0000 LU032945 adjusting bolt,cable,stop brake Болт рукоятки тормоза, регулировочный, сталь 1
11 43212-058-0000(L) LU021902 Cable Adjusting Nut-Left Handlebar Гайка рукоятки тормоза, регулировочная, сталь 1
11 42107-058-0000 LU032946 locked nut,cable,stop brake Гайка рукоятки тормоза, регулировочная, сталь 1
12 37400-058-0000 LU021905 Left Switch Assy Блок переключателей, левый, в сборе 1
13 85210-058-0000 LU021903 Left Rear View Mirror  Зеркало заднего вида, левое 1
13 85201-058-0000 LU032947 left rear view mirror Зеркало заднего вида, левое 1
14 85220-058-0000 LU021904 Right Rear View Mirror Зеркало заднего вида, правое 1
14 85202-058-0000 LU032948 Right rear view mirror assy Зеркало заднего вида, правое 1

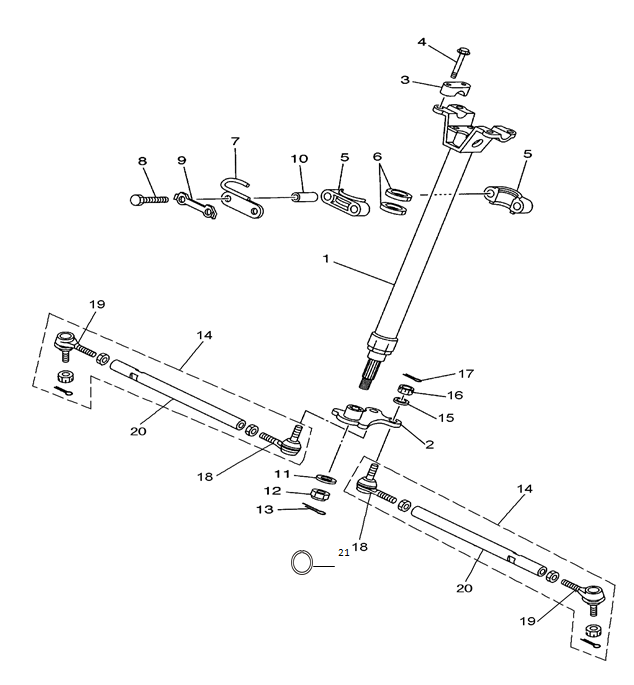

Рулевая колонка

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 62120-058-0000 LU021922 Steering Stem Assy Колонка рулевая, в сборе 1
2 62130-058-0000 LU021923   Shift Arm- Steering Stem  Сошка рулевая 1
2 6214A-107-0000      LU051786 Shift Arm- Steering Stem Сошка рулевая 1
3 61102-023-0000 LU021924 Clip- Steering Stem Кронштейн крепления руля 2
  61102-023-0000_1 LU046504 Clip- Steering Stem Кронштейн крепления руля, комплект 1
4 16674-8-50 LU014134 Hexagon Flang Bolt M8×35 Болт с фланцем М8×35мм 4
5 62112-023-0000 LU021925 Inner &Outer Support- Steering Stem  Кронштейн крепления рулевой колонки 2
6 62113-023-0000 LU021926 Supporting Gasket- Steering Stem Прокладка рулевой колонки, резина 2
7 62125-058-0000 LU021927 Oil Tube Bracket-Stem Steering Кронштейн маслопровода рулевой колонки 1
8 16674-8-60 LU021935 Hexagon Flange Bolt M8×60 Болт с фланцем M8х1.25х60мм, сталь 2
9 62106-023-0000 LU021928 Thrust Plate- Steering Stem Clip Пластина упорная кронштейна рулевой колонки, сталь 1
10 62114-023-0000 LU021936 Support Bushing- Steering Stem Втулка направляющая кронштейна рулевой колонки, сталь 2
11 62135-023-0000 LU021937 Flat Washerφ14×Φ32×4 Шайба 14х32х4мм, сталь 1
12 9457-14-00 LU014021 Hexagon Open Groove Nut M14 Гайка корончатая M14х1.5мм, сталь 1
13 91-3.2-32 LU014024 Pin-Cotter 3.2×32 Шплинт 3.2х32мм, сталь 1
14 62200-058-0000 LU021930 Shift Straight Rod Тяга рулевая, в сборе 1
14 62200-058-0000A LU049205 Cotter Pin,Shift Straight Rod And Fasteners Тяга рулевая, в сборе 1
14 62510-107-0000       LU051787 Shift Straight Rod Тяга рулевая, в сборе 1
15 96-12-00 LU014481 Flat Washerφ12 Шайба 12х1.5мм, сталь 4
16 9457-12-00 LU021938 Hexagon Open Groove Nut M12×1 Гайка корончатая M12х1.0мм, сталь 4
17 91-3.2-32 LU014024 Pin-Cotter 3.2×32 Шплинт 3.2х32мм, сталь 4
18 62210-058-0000（L） LU021931 Straight Rod In Gimbal Наконечник рулевой тяги внутренний, в сборе 2
19 62220-058-0000（L） LU021932 Straight Rod Out Gimbal Наконечник рулевой тяги внешний, в сборе 2
20 62201-058-0000_ LU046740 Pull Rod Тяга рулевая 2
20 62201-058-0000 LU021933 Pull Rod Тяга рулевая с наконечником 2
21 93-14-00 LU028804 Washer φ14 Шайба пружинная 14мм, сталь 2
Передняя подвеска

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 56210-058-0000 LU021968   Front & Left Upper Shaft Arm Рычаг передней подвески верхний, левый 1
1 56210-058-0000A LN001113 Front left upper rocker assy Рычаг передней подвески верхний, левый, в сборе 1
1 56211-058-0000 LU021978 Left &  Front Upper Shaft Arm Assy Рычаг передней подвески верхний, левый в сборе 1
2 56202-058-0000 LU021969 Middle Sleeve- Shaft Arm Сайлентблок рычага подвески 2
2 56302-023-0000 LU020463 Front left/right rocker spacer Сайлентблок рычага подвески 2
3 56310-058-0000 LU021970 Front & Right Upper Shaft Arm Рычаг передней подвески верхний, правый 1
3 56310-058-0000A LN001112 Front right upper rocker assy Рычаг передней подвески верхний, правый, в сборе 1
  56311-058-0000 LU021981 Right &  Front Upper Shaft Arm Assy Рычаг передней подвески верхний правый, в сборе 1
4 56302-023-0000 LU020463 Front left/right rocker spacer Сайлентблок рычага подвески 2
5 6184-10-00 LU014082 Hexagon Self-Locked  M10×1.25 Гайка самоконтрящаяся M10х1.25мм, сталь 2
6 91-3.2-32 LU014024 Cotter Pin3.2×32 Шплинт 3.2×32 мм 4
7 56220-058-0000 LU021971 Front & Left Lower Shaft Arm Рычаг передней подвески нижний, левый 1
7 56220-058-0000A LN001114 Front Left lower rocker assy Рычаг передней подвески нижний, левый, в сборе 1
7 56221-058-0000 LU021979 Left &  Front Lower Shaft Arm Assy Рычаг передней подвески нижний левый, в сборе 1
8 56620-058-0000 LU021973 Lower Ball Stud Comp Шаровая опора передней подвески, нижняя 1
8 56620-058-0000_ LU051944 Lower Ball Stud Comp Шаровая опора передней подвески (без пылезащитного чехла), нижняя 1
8 56623-058-0000 LN001300 Front lower rocker ball joint pin Шаровая опора передней подвески, нижняя 1
8 56623-058-0000_ LU046739 Front lower rocker ball joint pin Шаровая опора передней подвески, нижняя 1
9 894.1-30-00 LU021982 Spring Circlip D0=30-Axle Кольцо стопорное шаровой опоры 30мм, сталь 1
10 56302-023-0000 LU020463 Front left/right rocker spacer Сайлентблок рычага подвески 2
11 56320-058-0000 LU021972 Front& Right Lower Shaft Arm Рычаг передней подвески нижний, правый 1
11 56320-058-0000A LN001115 Front Right lower rocker assy Рычаг передней подвески нижний, правый, в сборе 1
11 56321-058-0000 LU021980 Right &  Front Lower Shaft Arm Assy Рычаг передней подвески нижний правый, в сборе 1
12 56620-058-0000 LU021973 Lower Ball Stud Comp Шаровая опора передней подвески, нижняя 1
8 56620-058-0000_ LU051944 Lower Ball Stud Comp Шаровая опора передней подвески (без пылезащитного чехла), нижняя 1
13 894.1-30-00 LU021982 Spring Circlip D0=30-Axle Кольцо стопорное шаровой опоры 30мм, сталь 1
14 56302-023-0000 LU020463 Front left/right rocker spacer Сайлентблок рычага подвески 2
15 16674-10-40 LU013848 Hexagon Flange Bolt M10×1.25×40 Болт с фланцем M10х1.25х40мм , сталь 2
16 6184-10-1.25 LU032444 Hex flang locked nut M10×1.25 Гайка усиленная самоконтряящаяся M10x1.25мм, сталь 2
17 894.1-10-00 LU017400 Washer-Springφ10 Шайба пружинная 10мм, сталь 2
18 16674-10-65 LU014300 Hex flang bolt M10×65 Болт с фланцем M10х1.25х65мм, сталь 8
19 6184-10-1.25 LU032444 Hex flang locked nut M10×1.25 Гайка усиленная самоконтряящаяся M10x1.25мм, сталь 8
20 55300-058-0000 LU021975 Front Shock Absorber Comp Амортизатор пружинно-гидравлический, передний 2
21 16674-10-55 LU018063 Hex flange bolt M10×1.25×55 Болт с фланцем M10х1.25х55мм, сталь 4
22 6184-10-1.25 LU032444 Hex flang locked nut M10×1.25 Гайка усиленная самоконтряящаяся M10x1.25мм, сталь 4
23 83702-058-0000 LU021976 Front & Left Protection Cover- Lower Shaft Arm Щиток защитный переднего рычага подвески нижний, левый 1
24 83703-058-0000 LU021977 Front & Right Protection Cover- Lower Shaft Arm Щиток защитный переднего рычага подвески нижний, правый 1
25 12.06.5783 LU014743 Hex flang bolt M6×12 Болт с фланцем M6х1.0х12мм, сталь 2
26 90301-000-0000 LU013839 Nut M6(20×11) Клипса M6х1.0, сталь 2
26 90301-023-0000 LU013839 Nut M6 Клипса M6х1.0, сталь 2
27 56621-058-0000 LU034672 Ball joint pin,front upper rocker Шаровая опора передней подвески, верхняя 2
  LU043167 LU043167   Пыльник шаровой опоры передней подвески, резина 2

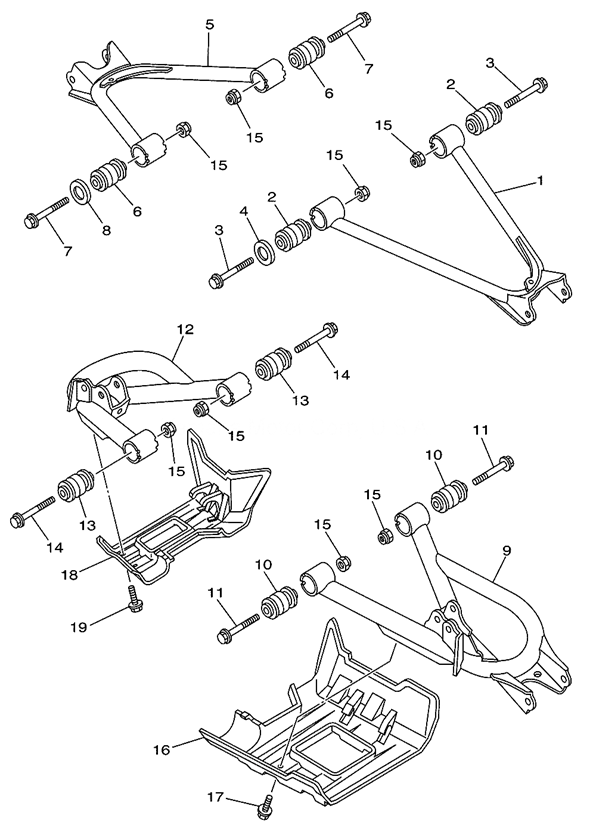

Задняя подвеска

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 57210-058-0000 LU022055   Left  &  Rear Upper Shaft Arm  Рычаг задней подвески верхний, левый 1
1 57210-058-0000A LN001117 Rear  left upper rocker Assy Рычаг задней подвески верхний, левый, в сборе 1
1 57211-058-0000 LU022062 Left  &  Rear Upper Shaft Arm Assy Рычаг задней подвески верхний, левый, в сборе 1
2 56202-058-0000 LU021969 Middle Sleeve- Shaft Arm Сайлентблок рычага подвески 2
2 56302-023-0000 LU020463 Front left/right rocker spacer Сайлентблок рычага подвески 2
3 16674-10-70 LU018069 Hexagon Flange Bolt M10×1.25×70 Болт с фланцем M10х1.25х70мм , сталь 2
3 16674-10-65 LU014300 Hex flang bolt M10×65 Болт с фланцем M10х1.25х65мм, сталь 2
4 56205-058-0000 LU021974 Washer-Shaft Arm Cushion Шайба рычага подвески, сталь 1
4 57230-058-0000 LN001143 Dust cover(rear rocker) Шайба рычага подвески 11.3x32x1.0мм, сталь 1
5 57310-058-0000 LU022056 Right  &  Rear Upper Shaft Arm Рычаг задней подвески верхний, правый 1
5 57310-058-0000A LN001116 Rear right upper rocker Assy Рычаг задней подвески верхний, правый, в сборе 1
5 57311-058-0000 LU022061 Right  &  Rear Upper Shaft Arm Assy Рычаг задней подвески верхний, правый, в сборе 1
6 56302-023-0000 LU020463 Front left/right rocker spacer Сайлентблок рычага подвески 2
7 16674-10-65 LU014300 Hex flang bolt M10×65 Болт с фланцем M10х1.25х65мм, сталь 2
8 57230-058-0000 LU021974 Dust cover(rear rocker) Шайба рычага подвески 11.3x32x1.0мм, сталь 1
9 57220-058-0000 LU022057 Left  &  Rear Lower Shaft Arm  Рычаг задней подвески нижний, левый 1
9 57220-058-0000A LN001118 Rear left lower rocker Assy Рычаг задней подвески нижний, левый, в сборе 1
9 57223-058-0000 LU022064 Left  &  Rear Lower Shaft Arm Assy Рычаг задней подвески нижний, левый, в сборе 1
10 56302-023-0000 LU020463 Front left/right rocker spacer Сайлентблок рычага подвески 2
11 16674-10-65 LU014300 Hex flang bolt M10×65 Болт с фланцем M10х1.25х65мм, сталь 2
12 57320-058-0000 LU022058 Right &  Rear Lower Shaft Arm  Рычаг задней подвески нижний, правый 1
12 57320-058-0000A LN001119 Rear right lower rocker Assy Рычаг задней подвески нижний, правый, в сборе 1
12 57322-058-0000 LU022063 Right &  Rear Lower Shaft Arm Assy Рычаг задней подвески нижний, правый, в сборе 1
13 56302-023-0000 LU020463 Front left/right rocker spacer Сайлентблок рычага подвески 2
14 16674-10-65 LU014300 Hex flang bolt M10×65 Болт с фланцем M10х1.25х65мм, сталь 2
15 6184-10-1.25 LU032444 Hex flang locked nut M10×1.25 Гайка усиленная самоконтряящаяся M10x1.25мм, сталь 8
16 57221-058-0000 LU022059 Rear & Left Protection Cover- Lower Shaft Arm Щиток защитный заднего рычага подвески, нижний, левый 1
17 16674-6-12 LU014743 Hexagon Flange Bolt M6×12 Болт с фланцем M6х1.0х12мм, сталь 2
18 57321-058-0000 LU022060 Rear & Right Protection Cover- Lower Shaft Arm Щиток защитный заднего рычага подвески, нижний, правый 1
19 16674-6-12 LU014743 Hexagon Flange Bolt M6×12 Болт с фланцем M6х1.0х12мм, сталь 2
Стабилизатор поперечной устойчивости

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 55100-058-0000 LU021983 Rear Shock Comp Амортизатор пружинно-гидравлический, задний 2
2 16674-10-50 LU014080 Hexagon Flange Bolt M10×1.25×50 Болт с фланцем M10х1.25х50/18мм , сталь 4
3 6187.2-10-00 LU018130 Self-Locked Nut M10×1.25 Гайка самоконтрящаяся М10×1.25 мм 4
4 57800-058-0000 LU021984 Horizontal Tail Stick Стабилизатор поперечной устойчивости в сборе 1
5 57820-058-0000 LU021985 Horizontal Tail Right Gimbal Rod Рычаг стабилизатора поперечной устойчивости, правый 1
5 57820-058-0000_ LU054718   Horizontal Tail Right Gimbal Rod Рычаг стабилизатора поперечной устойчивости, правый (без гаек) 1
6 57810-058-0000 LU021986 Horizontal Tail Left Gimbal Rod Рычаг стабилизатора поперечной устойчивости, левый 1
7 6187.2-10-00 LU018130 Self-Locked Nut M10×1.25 Гайка самоконтрящаяся М10×1.25 мм 4
8 57802-058-0000 LU021987 Horizontal Tail Rubber Bushing Подушка штанги стабилизатора, резина 2
9 57803-058-0000 LU021988 Horizontal Tail Pressing Plate Кронштейн подушки штанги стабилизатора, сталь 2
10 16674-8-12 LU021495 Hexagon Flange Bolt M8×12 Болт с фланцем M8х1.25х12мм , сталь 4
11 57801-058-000 LU021989 Balancing Pole Parts Rear Hang Frame Штанга стабилизатора поперечной устойчивости 1
11 57804-058-000 LU025308 Balancing pole parts rear hang frame Штанга стабилизатора поперечной устойчивости 1
  57805-058-000 LU026420 Balancing pole circle Кольцо позиционное штанги стабилизатора поперечной устойчивости 1

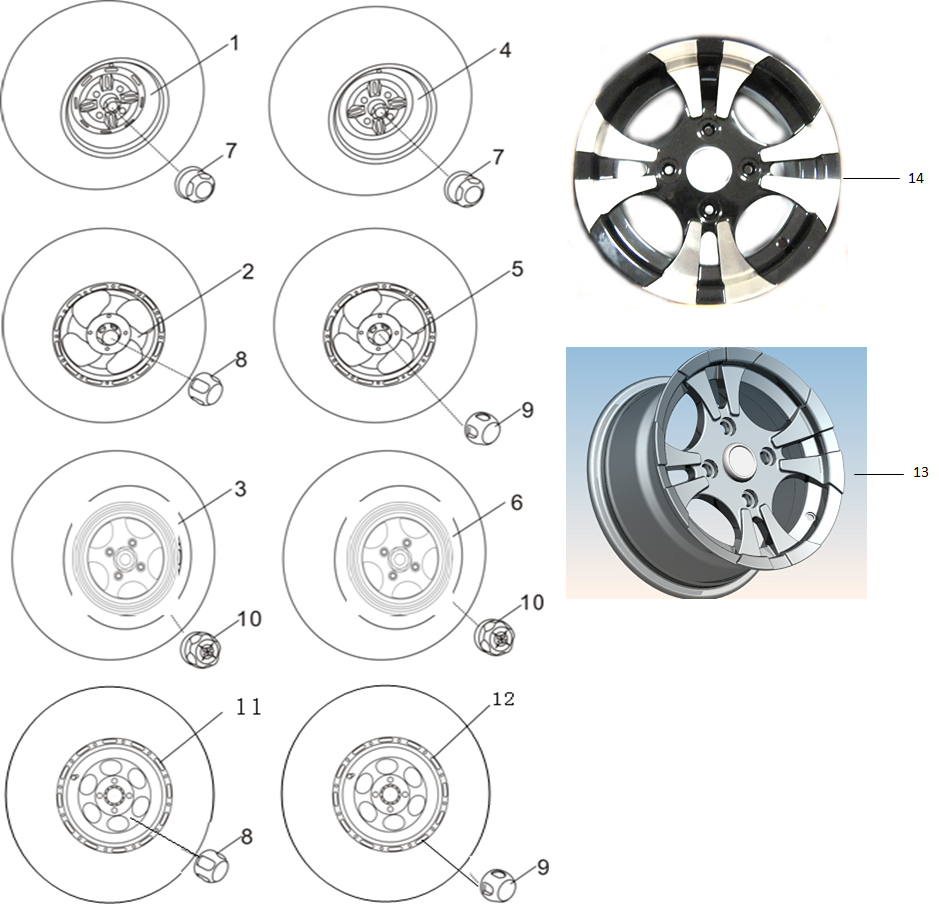

Диски, колпаки колес

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
  41102-058-0000 LU022084 F103 Front Wheel Rim I Диск колесный F103 I (12х6.0), передний, сталь 2
  41202-058-0000 LU022085   F103 Rear Wheel Rim I Диск колесный R103 I (12х7.5), задний, сталь 2
1 41102-055-0000 LU026505 F107 Front Steel WheelⅠ（12×6.0） Диск колесный F107 I (12×6.0), передний, сталь 2
2 41102-023-0000 LN001298 F105  Front  aluminium rimⅡ Диск колесный F105 II (12х6.0), передний, алюмин.сплав 2
3 41103-058-0100 LU022088 F109  Front Aluminum Wheel Ⅲ Диск колесный F109 III (12х6.0), передний, алюмин.сплав 2
4 41202-055-0000 LU026515 R107 Rear Steel WheelⅠ（12×8） Диск колесный F107 I (12×8.0), задний, сталь 2
5 41201-023-0000 LN001299 R105  Rear aluminium rim Ⅱ Диск колесный R105 II (12х7.5), задний, алюмин.сплав 2
6 41203-058-0100 LU022090 R109 Rear Aluminum Wheel Ⅲ Диск колесный R109 III (12х7.5), задний, алюмин.сплав 2
7 26101-058-0000 LU022070 Decorative Cover- Wheel Axle(Z103) Колпак диска, декоративный Z103, пластик 2
8 26101-055-0000 LU022091 Decorative Cover- Wheel Axle(Z104) Колпак диска, декоративный Z104, пластик 2
9 26101-055-0100 LU022092 Decorative Cover- Wheel Axle(Z105) Колпак диска, декоративный Z105, пластик 2
10 26101-055-0300 LU022093 Decorative Cover- Wheel Axle(Z107) Колпак диска, декоративный Z107, пластик 2
11 41103-058-0000 LU022087 F104  Front Aluminum Wheel Ⅱ Диск колесный F104 II (12х6.0), передний, алюмин.сплав 2
12 41203-058-0000 LU022089 R104  Rear Aluminum Wheel Ⅱ Диск колесный R104 II (12х7.5), задний, алюмин.сплав 2
13 4.1.01.0187 LU044969 front rim Диск колесный 12х6.0, передний, алюмин.сплав 2
13 4.1.09.0177 LU044972 rear rim Диск колесный 12х7.5, задний, алюмин.сплав 2
14 4.1.09.0070H LU051676 RIM REAR,ALUMINUM Диск колесный, задний 12х7.5, 413, аллюм.сплав 2
14 4.1.01.0182H LU051677 RIM FRONT,ALUMINUM  12х6 Диск колесный, передний 12х6, 413 алюмин.сплав 2
  6.2.01.0740 LU044968 rim cap Колпак диска, декоративный, сталь 4

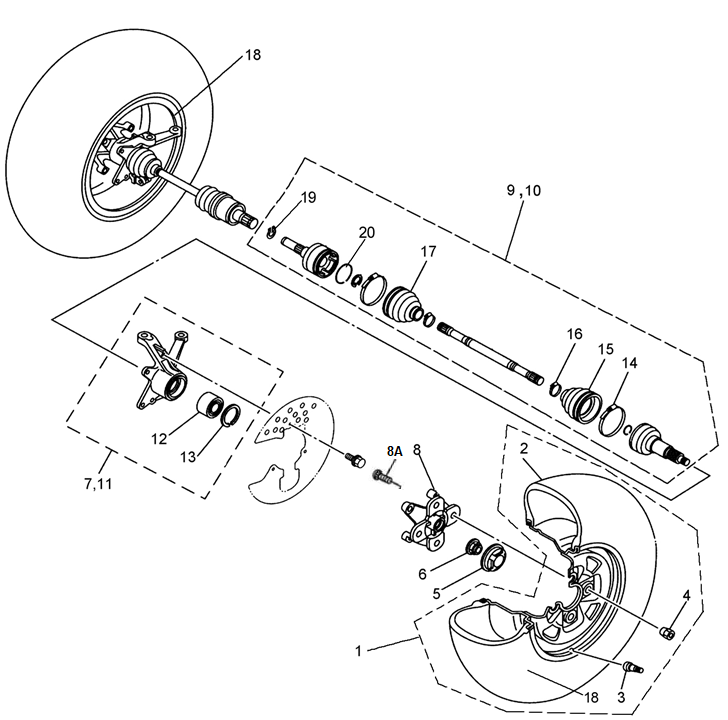

Привода передних колес

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 41100-058-0000 LU022066 Front Wheel 12×6 Колесо переднее (12×6), в сборе 2
1 41100-055-0001 LU032016 Front wheel assy 25'' (107 steel wheel)(E-mark) Колесо в сборе (шина AT25x8-12 (WANDA) + диск 12х6.0, сталь F107) 2
1 41100-055-0002 LU032012 Front Wheel Assy25''(105 aluminium wheel) Колесо в сборе (шина AT25x8-12 (WANDA) + диск12х6.0,алюмин.сплавF105) 2
1 41100-055-0003 LN001068 Front Wheel Assy(25"steel wheel) Колесо в сборе (шина AT25x8-12 (INNOVA) + диск 12х6.0, сталь) 2
1 41100-055-0004 LN001318   25‘’front wheel assy (105 aluminium wheel) Колесо в сборе (шина AT25x8-12 (INNOVA) + диск 12х6.0, алюмин.сплав F105) 2
1 41100-158-0000 LN000458 Front wheel Assy(26' steel wheel) Колесо в сборе (шина AT26x9-12 (WANDA) + диск 12х6, сталь F103) 2
2 41160-055-0000 LU022067 Front Tire25×8 Шина переднего колеса AT25×8, резина (внедорожн.)  2
2 41160-055-0001 LU030159 Front tire 25×8-12(E-mark) Шина AT25x8-12 (WANDA A/T MASTER) 2
2 41160-055-0002 LU022067 Front tire 25×8-12(E-mark) Шина AT25x8-12 (INNOVA MUD GEAR LITE) 2
2 41160-158-0000 LU026721 Front Tyre At26×10 Шина AT26x9-12 (WANDA) 2
3 41104-023-0000 LU014191 Valve Cock Вентиль колеса 2
4 90303-055-0001 LU022107 Nut M10 （chrome） Гайка крепления колеса (хромир.) M10х1.25мм, сталь 8
4 90303-000-0000 LU027379 Nut M10×1.25 Гайка крепления колеса (хромир.) M10х1.25мм, сталь 8
5 26101-058-0000 LU022070 Decorative Cover- Wheel Axle(Z103) Колпак диска, декоративный (Z103) 2
6 27103-058-0000 LU022109 Special Nut M14 ( Front Axle) Гайка ступичная (передняя ось) М14×1.5, сталь 2
7 56710-058-0000 LU022071 Front&Left Turning Nob Comp Кулак поворотный, передний, левый, в сборе 1
  56710-058-0000_ LU053378 Front&Left Turning Nob  Кулак поворотный, левый 1
8 41111-058-0000 LU022077 Setting Seat-Front Wheel Hub Фланец крепления переднего колеса 2
8 44102-058-0000A LN001121 Front Disc Brake Plate assy Фланец крепления переднего колеса с тормозным диском, в сборе 2
8А 41212-055-0000 LU026729 Knurling Bolt M10×30 Болт крепления фланца колеса M10х1.25х30мм , сталь 4
9 27110-058-0000 LU022078 Front & Left Constant Velocity Universal Joint Assy Привод переднего колеса, левый, в сборе 1
10 27130-058-0000 LU022079 Front & Right Constant Velocity Universal Joint Assy Привод переднего колеса, правый, в сборе 1
11 56720-058-0000 LU022073 Front & Right Turning Nob Comp Кулак поворотный, передний, правый, в сборе 1
  56720-058-0000_ LU076437 Front & Right Turning Nob Кулак поворотный, передний, правый 1
12 57711-058-0000 LU022114 Front Turning Nob Bearing Dac3055W Подшипник двухрядный радиально-упорный 3055 30х55х32мм 2
13 893.2-57-00 LU021832 Spring Clip For Holeφ57 Кольцо стопорное (внутр.) 57мм, сталь 2
14 26121-058-0000 LU022080 Dust Cover Clamp I Хомут пыльника привода колеса (большой), сталь 2
15 27119-058-0000 LU022082 Outer Rubber Dust Cover- Front Bridge Пыльник внешнего ШРУСа привода колеса, резина 2
16 26122-058-0000 LU022081 Dust Cover Clamp I Хомут пыльника привода колеса (малый), сталь 2
17 27115-058-0000 LU026768 Innner Rubber Dust Cover- Front Bridge Пыльник внутреннего ШРУСа привода переднего колеса, резина 2
18 41102-058-0000 LU022084 F103 Front Wheel Rim I Диск колесный F103 I (12х6.0), передний, сталь 2
19 27111-058-0000 LU022144 Clipφ19.5- Front & Left Constant Velocity Universal Joint Кольцо стопорное,  переднего левого ШРУСа, 19.5 мм, сталь 1
20 27131-058-0000 LU022146 Clipφ22.5- Front & Right Constant Velocity Universal Joint Кольцо стопорное,  переднего правого ШРУСа, 22.5 мм, сталь 1
    LU033033 Dust Cover Rubber, set Набор пыльников 1
  26123-058-0000 LU028821 Stainless steel hoop Хомуты пыльника привода колеса, комплект 1

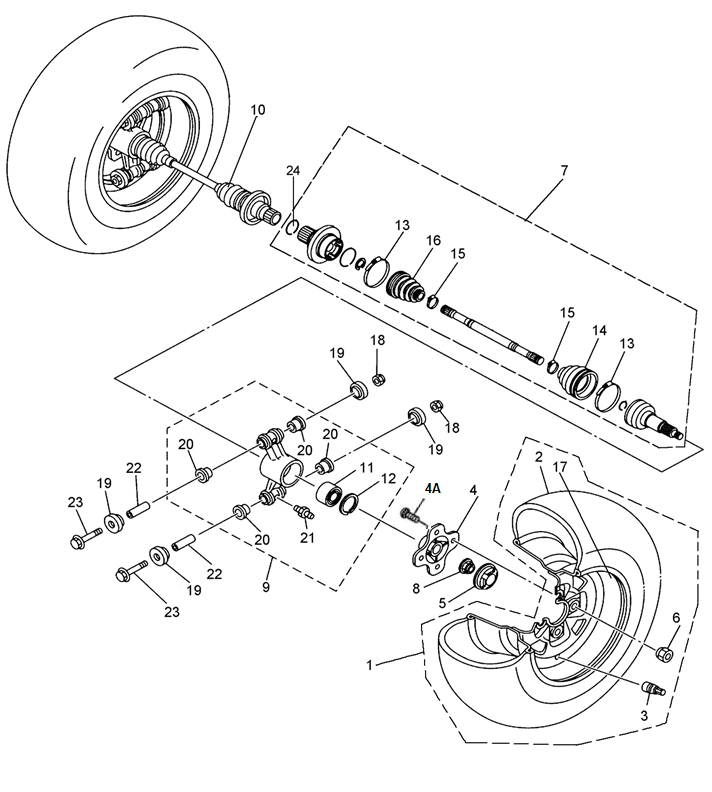

Привода задних колес

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 41200-058-0000 LU022094 Rear wheel Assy(26' steel wheel) Колесо в сборе (шина AT26x10-12 (WANDA) + диск 12х7.5, сталь F103) 2
1 41200-058-0001 LN001308 Rear wheel assy  (107 steel wheel) (E-mark) Колесо в сборе (шина AT25x10-12 (WANDA) + диск 12х8.0, сталь F107) 2
1 41200-055-0002 LU032013   Rear Wheel Assy25''(105 aluminium wheel) Колесо в сборе (шина AT25x10-12 (WANDA) + диск12х7.5,алюмин.сплавF105) 2
1 41200-055-0004 LN001319 25‘’Rear wheel assy (105 aluminium wheel) Колесо в сборе (шина AT25x10-12 (INNOVA) + диск 12х7.5, сталь F105) 2
2 41260-023-0000 LU022075 Rear Tire At25×10 Шина заднего колеса AT25×10, резина (внедорожн.)  2
2 41260-055-0001 LN000888 Rear tire 25×10-12 (E-mark) Шина AT25x10-12 (WANDA A/T MASTER) 2
2 41260-055-0002 LU022075 Rear tire 25×10-12 (E-mark) Шина AT25x10-12 (INNOVA MUD GEAR LITE) 2
2 41260-158-0000 LU037241 Rear Tyre At26×10 Шина AT26x10-12 (WANDA) 2
3 41104-023-0000 LU014191 Valve Cock Вентиль колеса 2
4 41211-058-0000 LU022086 Setting Seat- Rear Wheel Hub Фланец крепления заднего колеса 2
4А 41212-055-0000 LU026729 Knurling Bolt M10×30 Болт крепления фланца колеса M10х1.25х30мм , сталь 4
5 26101-058-0000 LU022070 Decorative Cover- Wheel Axle(Z103) Колпак диска, декоративный (Z103) 2
6 90303-055-0001 LU022107 Nut M10 （chrome） Гайка крепления колеса (хромир.) M10х1.25мм, сталь 8
6 90303-000-0000 LU027379 Nut M10×1.25 Гайка крепления колеса M10х1.25мм, сталь 8
7 26110-058-0000 LU022097 Left Constant Velocity Universal Joint Assy- Rear Bridge Привод заднего колеса, левый, в сборе 1
8 26103-058-0000 LU022108 Special Nut M20×1.5 ( Rear Axle) Гайка ступичная М20х1.5мм, сталь 1
9 57700-058-0000 LU022100 Rear Turning Nob Comp Cтупица заднего колеса, в сборе 2
10 26130-058-0000 LU022098 Right Constant Velocity Universal Joint Assy- Rear Bridge Привод заднего колеса, правый, в сборе 1
11 57711-058-0000 LU022114 Bearing 3055- Rear Turning Nob Подшипник двухрядный радиально-упорный 3055 30х55х32мм 2
12 893.1-55-00 LU014090 Spring Clip For Holeφ55 Кольцо стопорное (внутр.) 55мм, сталь 2
13 26121-058-0000 LU022080 Dust Cover Clamp I Хомут пыльника привода колеса (большой), сталь 2
14 26119-058-0000 LU026727 Outer Rubber Dust Cover- Rear Bridge Пыльник внешнего ШРУСа привода колеса, резина 2
15 26122-058-0000 LU022081 Dust Cover Clamp I Хомут пыльника привода колеса (малый), сталь 2
16 26115-058-0000 LU026726 Inner Rubber Dust Cover- Rear Bridge Пыльник внутреннего ШРУСа привода заднего колеса, резина 2
17 41202-058-0000 LU022085 Rim I- Rear Wheel(F103) Диск колесный R103 I (12х7.5), задний, сталь 2
18 6187.1-10-00 LU014082 Self-Locked Nut M10×1.25 Гайка самоконтрящаяся М10×1.25мм 4
19 57705-058-0000(L) LU022103 Dust Cover-Rear Turning Nob Пыльник ступицы заднего колеса 8
20 57703-058-0000 LU022104 Bearing Bushing- Rear Turning Nob Втулка ступицы заднего колеса 8
21 57715-058-0000 LU022105 Oil Nipple Штуцер маслозаливной 4
22 57704-058-0000 LU022106 Bearing Bushing Collar- Rear Turning Nob Втулка проставочная ступицы заднего колеса 4
23 16674-10-95 LU022141 Hexagon Flange Bolt M10×1.25×95 Болт с фланцем M10х1.25х95мм , сталь 2
24 26111-058-0000_ LU022148 Rear Constant Velocity Universal Joint Clip Spring Φ40.5 Кольцо стопорное,  заднего ШРУСа, 40.5 мм, сталь 2
    LU033033 Dust Cover Rubber, set Набор пыльников 1
  26123-058-0000 LU028821 Stainless steel hoop Хомуты пыльника привода колеса, комплект 1
Редуктор передний

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 27200-058-0000 LU021921 Front Axle Differential Parts Редуктор переднего моста, в сборе 1
  27200-058-0000_ LU048956 Front Axle Differential Parts Редуктор переднего моста в сборе 1
  27200-058-0000__ LU047428   Speed Reducer Comp.- Rear Bridge Редуктор переднего моста (без сервопривода) 1
2 27201-058-0000 LU022504 Differential Casing I Картер редуктора переднего моста, правая половина, алюмин.сплав 1
3 27202-058-0000 LU022505 Differential Casing Cover Картер редуктора переднего моста, левая половина, алюмин.сплав 1
4 96-10-00 LU021764 Flat Washerφ10 Шайба 10мм, сталь 1
5 27207-058-0000 LU022506 Drive & Driven Gear Assy Шестерни конические передн.редуктора, ведущая и ведомая,  комплект 1
6 27226-058-0000(L) LU022507 Drive Gear Setting Seat- Front Bridge Втулка шлицевая ведущего вала переднего моста 1
7 6177.2-14-00 LU022508 Hexagon Flange Nut M14×1.5 Гайка с фланцем M14х1.5мм, сталь 1
8 27216-058-0000 LU022509 Drive Gear O-Ring Gasketφ14×D=Φ7- Front Case Кольцо уплотнительное переднего редуктора 7×14мм, резина 1
9 27218-058-0000 LU022510 Inlet Oil Sealφ65×Φ48×9- Front Case Сальник  48x65x9мм 1
10 27219-058-0000 LU022511 Outlet Oil Sealφ24×38×8- Front Case Сальник 24×38×8 мм 2
11 27213-058-0000 LU022512 Adjusting WasherⅠΦ50×61.5×0.2 Шайба регулировочная дифференциала 50×61.5×0.2 мм, сталь 2
12 70.1-8-20 LU019607 Hexagon Socket Bolt M8×20 Болт с цил.головк.и вн.шестигр.M8х1.25х20мм, сталь 3
13 27502-058-0000 LU022514 Dust Rubber- Ront & Middle Axle Пыльник вала привода переднего моста, резина 1
14 70.1-8-25 LU014078 Hexagon Socket Screw M8×25 Болт с цил.головк.и вн.шестигр.M8х1.25х25мм, сталь 3
15 10.08.1977 LU022515 Hexagon Screw M8x10 Винт с внутрен.шестигранником М8x1.25x10мм, сталь 1
16 16674-8-25 LU016400 Hexagon Flange Bolt M8×25 Болт с фланцем M8х1.25х25мм, сталь 6
17 8930.1-62-00 LU014111 Spring Washer D0=62(For Hole) Кольцо стопорное (внутр) 62мм, сталь 2
18 27273-058-0000 LU022519 Cylindrical Pinφ5×75 Ось направляющей скольжения вилки дифференциала 5×75мм, сталь 1
19 31500-058-0000 LU022516 Power Transfer Assy Сервопривод блокировки дифференциала, в сборе 1
20 27271-058-0000 LU022517 Coupling Sliding Sleeve Муфта шлицевая дифференциала 1
21 27274-058-0000 LU022518 Fork Rack Направляющая скольжения вилки дифференциала 1
22 27272-058-0000 LU022520 Fork Вилка переключения дифференциала 1
23 31501-058-0000（L） LU022525 O-Ring Gasket-Power Transferφ81×D=Φ2 Кольцо уплотнительное 81х2мм, резина 1
24 27217-058-0000 LU022526 O-Ring Gasketφ140×D=Φ2.6- Front Case Кольцо уплотнительное 140×2.6мм, резина 1
25 276-6007R LU019606 Ball Bearing 6007Rφ35×Φ62×14 Подшипник шариковый радиальный 6007 35х62х14мм 2
26 276-6912（L） LU022529  Ball Bearing 6912Φ60×Φ85×13 Подшипник шариковый радиальный 6912 60х85х13мм 1
27 276-16007（L） LU018503  Ball Bearing 16007Φ35×Φ62×9 Подшипник шариковый радиальный 16007 35х62х9мм 1
28 290-HK152112（L） LU022530 Needle Bearing Hk152112Φ15×Φ21×12 Подшипник роликовый игольчатый Hk152112 15x21x12мм, сталь 1
29 27231-058-0000(L) LU022531 Oil Outlet Bolt M10×1.25×15 Болт отверстия для слива масла переднего редуктора 10×1.25×15 мм 1
30 45600-023-04-23(L) LU014139 Copper Washerφ10×1.5 Шайба 10.3х15х1.5мм, медь 1
31 27275-058-0000 LU022521 Power Transfer Coupling Втулка шлицевая дифференциала ведомого вала передн.моста 1
32 27214-058-0000 LU022513 Adjusting WasherⅡ-Differentialφ71×Φ83×Δ=0.2 Шайба регулировочная дифференциала 71×83×Δ0.2 мм, сталь 1
33 16674-14-10 LU022532 Oil Block Hole Screw M14×1.5×10 Болт-пробка маслозаливного отверстия переднего редуктора М14×1.5×10 мм, сталь 1
34 27234-058-0000(L) LU022534 Copper Washerφ14×1.5 Шайба 14хх1.5мм, медь 1
35 27212-058-0000 LU022524 (Front & Rear)Drive Case Air Vent730Φ4.5×L=700 Шлаг дренажный переднего редуктора 730, 4.5×700 мм 1
36 90401-000-0000 LU022533 Clip Spring-Oil Pipeφ7.2×D=Φ1 Хомут пружинный 7.2x1мм, сталь 1
37 27530-058-0000 LU022522 Intermediate Driving Shaft- Front Bridge Вал привода переднего моста, в сборе 1
38 27276-058-0000 LU022523 Spring Φ12.5×D=Φ2×30-Front Drive Shaft Пружина (сжатие) вала привода переднего моста 12.5×2×30 мм 1
Редуктор задний

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 26200-058-0000 LU022536 Speed Reducer Comp.- Rear Bridge Редуктор заднего моста, в сборе 1
2 26201-058-0000 LU022535 Speed Reducer Case I Картер редуктора заднего моста, алюмин.сплав 1
3 5801-HK223013 LU022552 Needle Bearing Hk223013 Подшипник роликовый игольчатый Hk223013 22x30x13мм, сталь 1
4 5801-HK556720 LU022553 Needle Bearing Hk556720 Подшипник роликовый игольчатый Hk556720 55x67x20мм, сталь 1
5 26207-058-0000 LU022538   Drive & Driven Gear Assy Шестерни конические задн.редуктора, ведущая и ведомая,  комплект 1
6 26235-058-0000 LU022537 Oil Seal(Drive Gear Sprocket Oil Seal) Сальник шестерни ведущего вала заднего редуктора  1
7 26239-058-0000 LU022539 Setting Seat- Rear Disc Brake Фланец крепления тормозного диска заднего тормоза 1
7 26239-058-0001 LN001307 Mounting pad, rear disc brake Фланец крепления тормозного диска заднего тормоза 1
8 26218-058-0000 LU022540 Oil Sealφ33.5×Φ61×13.5Φ65×Φ48- Rear Case Сальник ведущего вала заднего редуктора 33.5×61×13.5x65×48мм 1
9 276-6305 LU014666  Ball Bearing 6305Φ25×Φ62×17 Подшипник шариковый радиальный 6305 26х62х17мм 1
10 26216-058-0000 LU022554 O-Ring Gasketφ3.1×Φ63.8- Rear Case Drive Gear Кольцо уплотнительное 63.8x3.1мм, резина 1
11 26234-058-0000 LU018447 Flat Gasketφ12×Φ30×4 Шайба 12х30х4мм, сталь 1
12 6174-12-00 LU016332 Nut M12×1.25 Гайка M12х1.25мм, сталь 1
13 26226-058-0000 LU022557 Setting Seat- Rear Case Drive Gear Крышка заднего редуктора (передняя), аллюм.сплав 1
14 26213-058-0000 LU022562 Rear Adjusting WasherⅠΦ78×Δ=0.1-0.2-0.5 Шайба регулировочная заднего редуктора 78×Δ=0.1-0.2-0.5 мм, сталь 2
15 26214-058-0000 LU022563 Rear Adjusting WasherⅡΦ55.2×Φ66.8×1.7 Шайба регулировочная заднего редуктора 55.2×66.8×1.7мм, сталь 1
16 36510-058-0000 LU022558 Sensor-Speed Датчик скорости, в сборе 1
17 26222-058-0000 LU022555 O-Ring Gasketφ19.4×Φ2.3- Inlet Oil Pole  Кольцо уплотнительное 19.4×2.3мм, резина 1
17 36512-058-0000 LU022555 O-Ring Gasketφ19.4×Φ2.3- Inlet Oil Pole  Кольцо уплотнительное 19.4×2.3мм, резина 1
18 9074.1-8-35 LU014134 Hexagon Bolt With Flat Washer M8×35 Болт с фланцем M8х1.25х35мм , сталь 4
19 96-8-00 LU022257 Flat Washer Φ8 Шайба 8мм, сталь 4
20 16674-8-25 LU016400 Hexagon Flange Bolt M8×25 Болт с фланцем M8х1.25х25мм, сталь 6
21 96-8-00 LU022257 Flat Washer Φ8 Шайба 8мм, сталь 6
22 26236-058-0000 LU022545 Fuel Spout Connector Штуцер маслозаливной, заднего редуктора 1
23 26202-058-0000 LU022541 Case Cover-Reducer Крышка заднего редуктора, алюмин.сплав 4
24 70.1-8-45 LU022565 Adjusting Bolt M8×45 Винт регулировочный заднего редуктора M8x45мм, сталь 4
25 90602-000-0000 LU022559 Copper Washerφ8×Φ15×1 Шайба 8х15х1.0мм, медь 1
26 6177.1-8-00 LU016810 Hexagon Flang Nutm8 Гайка с фланцем ребрист.M8х1.25мм, сталь 1
27 16674-8-12 LU021495 Hexagon Flange Bolt M8×12 Болт с фланцем M8х1.25х12мм , сталь 1
28 90605-000-0000 LU022560 Copper Washer Φ15×Φ8.2×1 Шайба 15×8.2×1 мм, медь 1
29 26219-058-0000 LU022561 Outlet Oil Sealφ65×Φ90×9- Rear Case Сальник 65×90×9мм 2
30 276-16017 LU018448  Ball Bearing 16017Φ85×Φ130×14 Подшипник шариковый радиальный 16017 85х130х14мм 2
31 26217-058-0000 LU018450 O-Ring Gasket -Rear Axle Case Coverφ3.1×Φ150 Кольцо уплотнительное 150х3.10мм, резина 1
32 26215-058-0000 LU022564 Rear Adjusting Washer ⅢΦ100×Φ86×Δ=0.1-0.2- Шайба регулировочная заднего редуктора 86x100x0.1-0.2мм, сталь 2
33 16674-10-25 LU013969 Hexagon Flang Bolt M10×1.25×25 Болт с фланцем M10х1.25х25мм , сталь 1
34 16674-14-15 LU022548 Oil Change Bolt Cap M14×1.5×15- Rear Bridge Болт-пробка для замены масла в заднем редукторе М14×1.5×15 мм, сталь 1
35 96-14-00 LU022534 Copper Washerφ14×1.5 Шайба 14×1.5 мм, медь 2
36 26508-058-0000（L） LU022547 Spring-Rear Bridge Drive Shaftφ14×Φ1.8×46 Пружина (сжатие) вала привода заднего моста 14×1.8×46мм 1
37 26501-058-0000 LU022546 Intermediate Driving Shaft- Rear Bridge Вал привода заднего моста 2
  26501-058-0000A LN001120 Rear bridge transmission shaft assy Вал привода заднего моста, в сборе 1
38 894.1-17.5-00 LU022550 Circlipφ17.5×1(For Axle) Кольцо стопорное вала привода 17.5x1мм, сталь 4
39 26504-058-0000 LU022549 Intermediate Driving Shaft Bushing- Rear Case Муфта шлицевая вала привода заднего моста 1
40 894.1-20.5-00 LU022551 Circlipφ20.5×1(For Axle) Кольцо стопорное, вала привода заднего моста  20.5×1мм, сталь 1
41 26109-058-0000 LU017290 Clip Φ11 Хомут пружинный 11мм, сталь 2
42 26502-058-0000 LU022544 Front Dust Cover Rubber-Rear & Middle Axle Transmission Shaftφ46×Φ23.5×35 Пыльник передний вала привода заднего моста 46×23.5×35 мм, резина 2
43 26503-058-0000 LU022543 Rear Dust Cover Rubber-Rear & Middle Axle Transmission Shaftφ40.7×Φ19×30 Пыльник задний вала привода заднего моста 40.7×19×30 мм, резина 4
44 26233-058-0000（L） LU022542 Vent Pipeφ4.5×730- Rear Bridge Reducer Шланг дренажный редуктора заднего моста 4.5×730 мм 1
Освещение (переднее)

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 35110-058B-1000 LU021823 Left Headlight Assy Блок-фара передняя, левая, 12В 1
1 35110-058C-0000 LU033350 Left front headight assy Блок-фара передняя, левая 12В, в сборе 1
1 35110-058C-1000 LU021823 Left front headlight assy Блок-фара передняя, левая, 12В (модель С) 1
2 35120-058B-1000 LU021825 Right Headlight Assy Блок-фара передняя, правая, 12В 1
2 35120-058C-0000 LU033351 Right headlight assy Блок-фара передняя, правая 12В, в сборе 1
2 35120-058C-1000 LU021825 Right front headlight assy Блок-фара передняя, правая, 12В (модель С) 1
3 35111-058B-1000 LU022439 Front Headlight Cover  Корпус передней блок-фары 1
3 35111-058C-0000 LU033352   Front  head light comp Корпус передней блок-фары 1
3 35111-058C-1000 LN001297  front headlight carapace  Рассеиватель передней блок-фары (модель С) 1
4 35114-058-1000 LU022440 Headlight Bulb12V35W/35W Лампа 12 В (35 Вт/35 Вт) 1
5 35112-058-1000 LU022441 Front Light Builb12V3W Лампа 12 В (3 Вт) 2
6 35116-058B-0000 LU022442 Headlight Adjusting Boltm6×50 Винт с крестообразным шлицем M6х1.0х50 мм,сталь 2
6 35116-058C-0000 LU022442 screwM6×50 Винт с крестообразным шлицем M6х1.0х50 мм,сталь 2
  35132-058C-1000 LU028815 Nut,bolt,spring for right front headlight Крепеж для правой передней блок-фары, комплект 1
  35131-058C-1000 LU028814 Nut,bolt,spring for Left front headlight Крепеж для левой передней блок-фары, комплект 1
Фонарь указателя поворотов (передний)

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 35117-058B-1000 LU021826   Front Left Turning Light Фонарь указателя поворотов, левый, в сборе, 12В 1
1 35117-058C-1000 LU021826 front left turning light Фонарь указателя поворотов, левый, в сборе, 12В (модель С) 1
2 35118-058B-1000 LU021827 Front Right Turning Light Фонарь указателя поворотов, правый, в сборе, 12В 1
2 35118-058C-1000 LU021827 front right turning light Фонарь указателя поворотов, правый, в сборе, 12В (модель С) 1
3 35113-058-1000 LU022437 Turning Light Bulb12V10W Лампа 12 В  (10 Вт) 2
  35115-058C-0000 LU033353 Front tuning light comp Фонарь указателя поворотов передний 2
4 35115-058C-1000 LU022438 Front Turning Light Cover Корпус переднего фонаря указателя поворотов 2
Фонарь указателя поворотов (задний)

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 35501-058C-0000（L） LU022411 Rear Left＆Right Turning Light Cover Светофильтр фонаря указателя поворотов, задний 1
1 35501-058-0000 LU033354 Rear   t turning light outer Светофильтр фонаря указателя поворотов, задний 1
1 35501-058-0000（L） LN001296   Rear left＆right turning light outer Светофильтр заднего фонаря указателя поворотов (модель С) 1
2 35502-058-0000 LU022410 Rear Left＆Right Turning Bulb12V10W Лампа 12 В  (10 Вт) 1
2 35502-055-0200 LU045959 Rear left  right turning bulb12V10W Лампа заднего фонаря указателя поворотов 12 В (10 Вт) 1
3 35503-058C-0000(L) LU022412 Rear Left＆Right Turning Light Cover Отражатель с патроном фонаря указателя поворотов 1
3 35503-058-0000 LU033355 Rear l  ht turning tail light outer Отражатель с патроном фонаря указателя поворотов 1
3 35503-058-0000(L) LN000699 Rear left＆right turning tail light outer Отражатель с патроном заднего фонаря указателя поворотов (модель С) 1
4 35500-058C-0000 LU022413 Rear ＆Leftturning Light Assy Фонарь указателя поворотов, задний, левый в сборе 1
4 35500-058-0000 LU033356 Rear left＆right turning light assy Фонарь указателя поворотов, задний, левый в сборе (модель С) 1
5 845-3.9-13 LU022415 Tapping Screw3.9×13 Винт самонарезающий с крестообразн.шлицем 3.9х13мм 3
6 35600-058C-0000 LU022414 Rear & Right Turning Light Assy Фонарь указателя поворотов, задний, правый в сборе 1
6 35600-058-0000 LU033357 Rear right turning light assy Фонарь указателя поворотов, задний, правый в сборе (модель С) 1
Освещение (заднее)

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 35200-058C-0000 LU022193 Tail  Light Assy Блок-фара задняя, 12В 1
  35201-058C-0000 LU033247   Tail light shsde Расеиватель блок-фары задней, пластик 1
2 35202-058-0000 LU022199 Bulb12V5W/21W Лампа 12 В  (5/21 Вт) 1
3 35203-058-0000 LU022201 Light Holder Патрон лампы задней блок - фары 1
  35203-058C-0000 LU033248 Holder Отражатель задней блок - фары, пластик 1
4 845-3.9-16 LU022207 Tapping Screw3.9×16 Винт самонарезающий с крестообразным шлицем 3.9х16мм, сталь 4
Панель приборная

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 36100-058C-0000 LN001365   Meter Assy Панель приборная 1
1 36100-058-0000 LU022262 Meter Assy Панель приборная 1
2 6177-5-00 LU019593 Hexagon Flange Nut M5 Гайка с фланцем M5х0.8мм, сталь 3
Электрооборудование

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 33200-058-0000 LU021784 CDI ignition Unit Блок электронного зажигания 1
2 90302-000-0000 LU021836 Nut Tapping M6.2×25 Винт самонарезающий с крестообразным шлицем 6,2х25мм, сталь 1
3 90305-000-0000 LU021809 Plastic Tapping Nut M6×25 Гайка самоконтрящаяся М6×25мм, пластик 1
4 34600-023-0000 LU021785   Flashing Relay Реле поворотов 12В 1
  34600-058-0000 LU011363 Flashing Relay Реле поворотов 1
  34610-023-0000 LU030340 Emergency Light Controller Реле аварийного освещения 12В 1
5 34112-058-0000 LU021786 Cable-Reverse Switch  Провод концевого выключателя заднего хода 1
6 34100-058-0000 LU021787 Main Cable Comp Жгут эл. проводов 1
6 34100-058-0001 LN001097 Main cable comp(E-mark) Жгут эл.проводов (Emark) 1
7 37125-058-0000 LU021788 Reverse Switch Выключатель концевой заднего хода 1
8 95-10-00 LU021764 Flat Washer Φ10 Шайба 10мм, сталь 1
9 33100-058-0000 LU021789 Ignition Coil Катушка зажигания, в сборе 1
9 33100-058-0000A LN001123 Ignition coil assy Катушка зажигания, в сборе 1
9 33100-121-0000 LU044102 Ignition coil Катушка зажигания 12 В для ДВС 1
10 20.06.5783 LU013797 Hexagon Flange Bolt M6×20 Болт с фланцем M6х1.0х20мм , сталь 1
11 20.06.5783 LU013797 Hexagon Flange Bolt M6×20 Болт с фланцем M6х1.0х20мм , сталь 1
12 95-10-00 LU021764 Flat Washer Φ10 Шайба 10мм, сталь 2
13 33101-058-0000 LU026456 Plug- Ignition Coil Колпачок свечной 1
13 33101-121-0000 LU053850 Plug- Ignition Coil Колпачок свечной 1
14 19410-058-0000 LU021791 Oil Temperature Controller-Cylinder Датчик температуры цилиндра двигателя 1
15 19430-058-0000 LU021792 Water Temperature Controller Comp(Radiator) Датчик температуры охлаждающей жидкости радиатора 1
16 37701-058-0000 LU021793 Starting Relay  Rubber Уплотнение реле стартера, резина 1
17 36511-058-0000 LU021794 Sensor-Connect Line Жгут эл. проводов соединения датчиков 1
18 32100-058-0000 LU021795 Rectifier-Adjusting Voltage （12V21Ah） Регулятор напряжения 12В (21Ач) 1
19 16674-6-20 LU013797 Hexagon Flange Bolt M6×20 Болт с фланцем M6х1.0х20мм , сталь 1
20 32200-058-0000 LU012725 Battery 12V21Ah Аккумулятор  12В (21Ач) 1
20 32200-058-0000N LU051788 Battery 12V21Ah-GS Аккумулятор  12В (21Ач) 1
21 32201-058-0000 LU021796 Press Plate-Battery Кронштейн крепления аккумулятора, сталь 1
22 32202-023-0000 LU021797 Press Plate Rubber Washer-Battery Прокладка кронштейна крепления аккумулятора, резина 2
23 32203-058-0000 LU021798 Protection Plate-Battery Щиток защитный аккумулятора 1
24 90305-000-0000 LU021809 Plastic Tapping Nut M6×25 Гайка самоконтрящаяся М6×25мм, пластик 1
25 15.06.9456 LU021810 Tapping Screw-Cross Groove St6×15 Винт самонарезающий с крестообразным шлицем 6х15мм, сталь 1
26 34102-058-0000 LU021799 Anode Wire Провод аккумулятора положительный 1
27 34101-058-0000 LU021800 Cathode Cable Провод аккумулятора отрицательный 1
28 32501-058-0000 LU019194 Fuse(15A-Bc) Предохранитель плавкий 15А 2
29 37700-023-0000 LU021801 Starting Relay Реле стартера 12В 1
30 32504-023-0000 LU021802 Safety Tube-Starting Relay Предохранитель плавкий, трубчатый реле стартера 2
31 16674-6-10 LU013968 Hexagon Flange Bolt M6×10 Болт с фланцем M6х1.0х10мм , сталь 2
32 37200-058-0000 LU021803 Ignition Switch Comp Замок зажигания 1
32 37201-058-0000 LU022436 Lock  Assy(Emark) Замок блокировки руля, в сборе (Emark) 1
33 16140-F39-0000 LU021804 Prssure Pipe C300- Carburetor  Шланг топливный карбюратора C300, резина 1
34 16141-F39-0000 LU021805 Prssure Pipe B80- Carburetor  Шланг топливный карбюратора B80, резина 1
35 32502-058-0000 LU018872 Fuse(10A-Bc) Предохранитель плавкий 10А 5
36 16130-F39-0000 LU025313 Prssure Pipe A80- Carburetor Шланг карбюратора, вакуумный А80, резина 1
37 90419-000-0000 LU021845 Steel Pipe Clip Φ8 Хомут 8мм, сталь 8
38 34500-058-0000 LU021807 Horn Сигнал звуковой 2
39 16111-025-0000 LU021844 Fork  Joint- Oil Tube Тройник топливной трубы, пластик 1
40 91523-000-0000 LU017032 Belt L=150 Хомут 8х150мм, пластик 10
41 34115-058-0000 LU021839 Cable-Ignition Coil Жгут эл. проводов катушки зажигания 1
42 37910-058-0000 LU021841 Cut-Out Relay Реле размыкающее 12B 1
  37910-058-0000A LN001131 Short-circuit relay assy Реле размыкающее 12B, с резиновым чехлом 1
43 37920-058-0000 LU021842 Auxiliary Relay Реле дополнительное 12B 3
  37920-058-0000A LN001132 Auxiliary relay  Assy Реле дополнительное 12B, с резиновым чехлом 3
44 37600-058-0000 LU021840 Switch- Rear Brake Light Выключатель концевой стоп сигнала  1
  44109-058-0000 LU022225 Front Brake Switch Cable Выключатель концевой стоп сигнала (передн.тормоз) 1
45 34120-058-0000 LU021843 Wire Connector Comp Жгут эл. проводов компонентов переднего моста и вентилятора 1
46 32902-058-0000 LU021846 Lighter Nut Гайка крепления розетки бортовой эл.сети, сталь 1
47 32901-058-0000 LU021818 Socket Dc Розетка бортовой эл.сети 12В 1
48 34512-058-0000 LU021847 Rebounce Spring- Rear Brake Light Switch Пружина (сжатия) выключателя концевого стоп сигнала 1
49 32503-058-0000 LU020484 Fuse(5A-Bc) Предохранитель плавкий 5A 2
50 37126-058-0000 LU021850 Reverse Switch Assy Выключатель индикации заднего хода, в сборе 1
51 37924-058-0000 LU028831 rubber cover for relay Чехол для вспомогательного реле, резина 1
52 19411-058-0000 LU028820 Oil temperature sensor wire Датчик температуры масла 1
53 91512-055-0000 LU026608 Clip Клипса крепежная 19мм, пластик 1
54 91524-055-0000 LU034764 Belt 200mm Хомут 200мм, пластик 1
55 91526-055-0000 LU026965 Belt 300mm Хомут 300мм, пластик 1
56 37913-058-0000 LU028830 rubber cover for relay Чехол для реле, резина 1
57 37911-058-0000 LU028819 Relay bracket Кронштейн крепления реле, сталь 1
58 37922-058-0000 LU012553 Bracket,Auxiliary relay   Кронштейн крепления дополнительного реле, сталь 1
  31534-055-0000 LU021820 Controller of winch Блок управления лебедкой 1
  37921-058-0000 LU021848 Setting Rubber- Auxiliary Relay  Rubber Прокладка дополнительного реле, резина 1
  37700-107F-0000 LU052060   Блок реле и предохранителей 1
  34113-058-0000 LU031812 Wire, Speed Sensor Жгут эл.проводов датчика скорости 1
