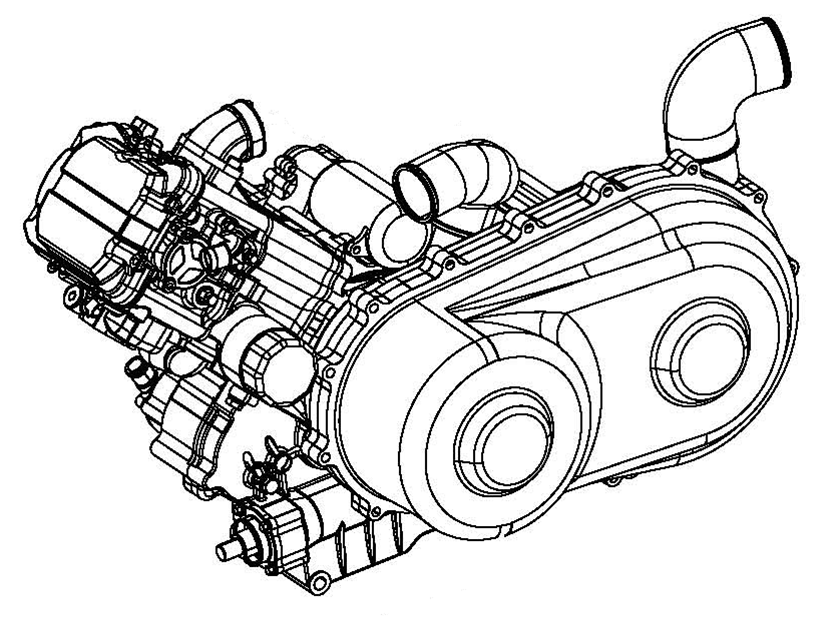

Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |
LU018113 | ENGINE | 发动机总成 | Двиг.внутр.сгорания с искр.зажиганием, 498см3 | 1 |
LU052355 | ENGINE COMPLETE | Двиг.внутр.сгорания с искр.зажиганием, 498см3, комплект | 1 |

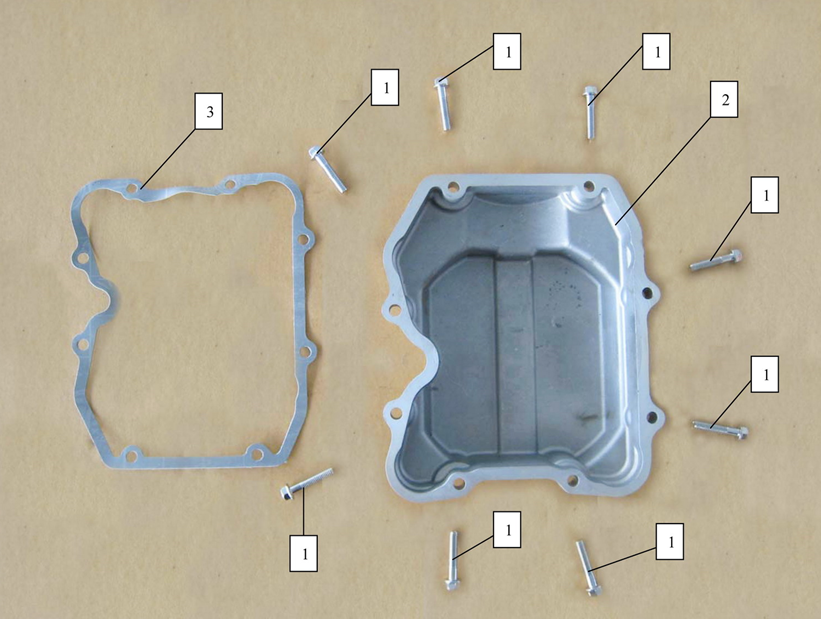

Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |
1 | GB5787-86_M6x28 | LU014507 | BOLT,FLANGE(M6×28) | 六角法兰面螺栓 (M6×28) | Болт с фланцем M6х1.0х28мм , сталь | 8 |
2 | 192MR-1000001 | LU018254 | CYLINDER HEAD COVER | 气缸头盖 | Крышка головки блока цилиндра, аллюм.сплав | 1 |
3 | 192MR-1000002 | LU018679 | GASKET,CYLINDER HEAD | 气缸头盖垫 | Прокладка крышки головки блока цилиндров, паронит | 1 |

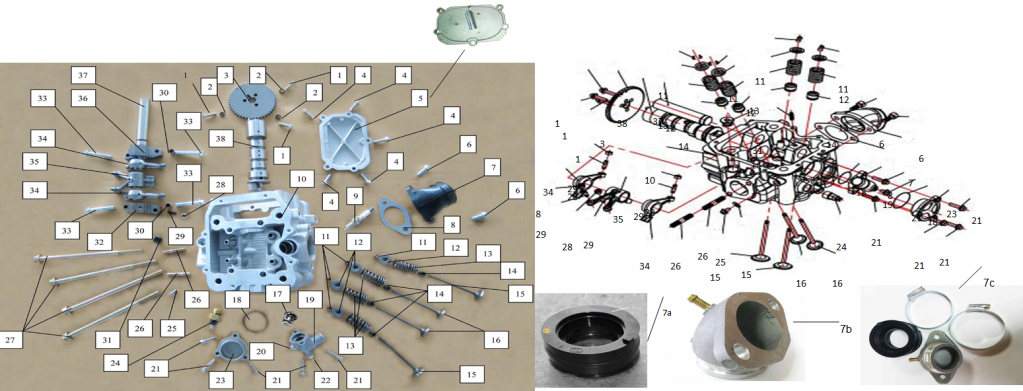

Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |
1 | GB5787-86_M6x20 | LU013797 | BOLT,FLANGE(M6×20) | 六角法兰面螺栓(M6×20) | Болт с фланцем M6х1.0х20мм , сталь | 3 |
2 | 9521-061007 | LU027709 | RETAINER(φ6×φ10×2) | 弹簧垫(φ6×φ10×2) | Шайба фиксирующая 6х10х2мм, сталь | 3 |
3 | 192MR-1003002 | LU017542 | TIMING SPROCKET | 正时链轮 | Шестерня ГРМ ведомая | 1 |
4 | GB5787-86_M6x22 | LU014350 | BOLT,FLANGE(M6×22) | 六角法兰面螺栓(M6×22) | Болт с фланцем M6х1.0х22мм , сталь | 5 |
5 | 192MR-1000007 | LU018264 | TIMING CHAIN COVER | 气缸头侧盖 | Крышка ГРМ (пять крепежных отверстий), аллюмин.сплав | 1 |
192MR-1000008 | LU018265 | TIMING CHAIN COVER PAPER WASHER | Прокладка крышки ГРМ (пять крепежных отверстий), паронит | 1 | ||
5 | 192MR-1000007_ | LU058480 | TIMING CHAIN COVER | 气缸头侧盖 | Крышка ГРМ (шесть крепежных отверстий) со штуцером, аллюмин.сплав | 1 |
192MR-1000008_ | TIMING CHAIN COVER PAPER WASHER | Прокладка крышки ГРМ (шесть крепежных отверстий), паронит | 1 | |||
6 | GB70-85_M8X22 | LU017549 | INNER HEX SCREW(M8×22) | 内六角圆柱头螺钉(M8×20) | Болт с цил.головк.и вн.шестигр.M8х1.25х22мм, сталь | 2 |
7 | 192MR-1003400 | LU017550 | CARBURATOR ADAPTER | 进气管组件 | Коллектор впускной | 1 |
7 | 192MR-1003027 | LU052438 | CARBURETOR ADAPTER | 化油器接头 | Коллектор впускной | 1 |
7а | 192MR-1003026 | LU052439 | INLET PIPE | 进气管 | Патрубок впускного коллектора | 1 |
7b | 192MR-1003027 | LU052438 | CARBURETOR ADAPTER | Коллектор впускной | 1 | |
7c | 192MR-1003027A | LU053948 | CARBURATOR ADAPTER ASSY | Коллектор впускной, комплект | 1 | |
8 | 192MR-1003015 | LU017554 | CARBURATOR ADAPTER PAPER GASKET | 进气口垫 | Прокладка впускного коллектора, картон | 1 |
9 | 192MR-1001800 | LU018680 | SPARK PLUG | 火花塞(K6RTC) | Свеча зажигания TORCH K6RTC для ДВС | 1 |
10 | 192MR-1003000 | LU018219 | CYLINDER HEAD | 气缸头组件 | Головка блока цилиндра, алюмин.сплав | 1 |
10 | 192MR-1003001 | LU017541 | CYLINDER HEAD,ASSY | 气缸头组件 | Головка блока цилиндра, в сборе | 1 |
10 | 192MR-1003001_ | LN001062 | CYLINDER HEAD,ASSY | 气缸头组件 | Головка блока цилиндров с впускным коллектором, в сборе | 1 |
11 | 192MR-1003005 | LU017545 | LOCK CLIP VALVE | 锲键 | Сухарь клапана, сталь | 8 |
12 | 192MR-1003004 | LU017546 | SPRING SEAT | 气门承盘 | Тарелка пружины клапана, сталь | 4 |
13 | 192MR-1003003 | LU017547 | SPRING(φ3.2×φ23×42) | 气门弹簧(φ3.2×φ23×42) | Пружина (сжатия) клапана 23х42х3.2мм | 4 |
14 | 192MR-1003019 | LU017548 | DUST SEAL(φ6×φ11×φ13×8) | 气门油封(φ6×φ11×φ13×8) | Колпачок маслоотражательный (6х11х13x8мм), резина | 4 |
15 | 192MR-1003006 | LU017561 | IN.VALVE | 进气门 | Клапан впускной | 2 |
16 | 192MR-1003007 | LU017560 | EX.VALVE | 排气门 | Клапан выпускной | 2 |
17 | 17611-5020 | LU027722 | THERMOSTAT,ASSY | 节温器总成 | Термостат | 1 |
18 | GB.T3452.1-1992_42,5x1,8 | LU018220 | O-TYPE SEAL RING 42,5x1,8 | O型圈(φ43×2) | Кольцо уплотнительное 42.5x1.8мм, резина | 1 |
19 | 192MR-1003016 | LU017557 | COVER,THERMOSTAT | 节温器盖 | Корпус термостата, алюми.сплав | 1 |
19А | GB.T3452.1-1992_22,5x5 | LU017556 | O-TYPE SEAL RING 22,5x5 | Кольцо уплотнительное 22.5x32.05мм, резина | 1 | |
20 | GB5787-86_M6x10 | LU013968 | BOLT,FLANGE(M6×10) | 六角法兰面螺栓(M6×10) | Болт с фланцем M10х1.25х10мм, сталь | 1 |
21 | GB5787-86_M6x25 | LU013763 | BOLT, FLANGE (M6×22) | 六角法兰面螺栓(M6×22) | Болт с фланцем M6х1.0х25мм , сталь | 5 |
22 | 192MR-1003017 | LU018681 | WATER TEMPERATURE SENSOR | 水温传感器 | Датчик температуры охлаждающей жидкости | 1 |
23 | 192MR-1003018 | LU017558 | HEAD COVER, CAMSHAFT | 凸轮轴端盖 | Крышка распредвала боковая, алюмин.сплав | 1 |
24 | 192MR-10030?? | LU018689 | SWITCH,TEMPERATURE CONTROL | 冷却风扇开关组件 | Датчик температуры включения вентилятора | 1 |
25 | GB5787-86_M6x12 | LU013750 | BOLT,FLANGE(M6×12) | 六角法兰面螺栓(M6×10) | Болт с фланцем M6х1.0х12мм, сталь | 1 |
25А | GB.T95-1985 | LU017565 | FLAT WASHER 6 (ALUM) | Шайба 6.2мм, алюмин.сплав | 1 | |
26 | 192MR-1003023 | LU017562 | BOLT(M8×42) | 排气口螺柱(M8×42) | Шпилька крепления выхлопного коллектора M8x1.25x42мм, сталь | 2 |
27 | 192MR-1000017 | LU014353 | BOLT,FLANGE(M10×190) | 六角法兰面螺栓(M10×190) | Болт крепл.крышки головки блока цилиндра M10х1.25х190мм, сталь | 4 |
28 | GB6170-86 | LU014002 | NUT(M6) | 螺母(M6) | Гайка M6х1.0мм, сталь | 1 |
29 | 192MR-1003202 | LU017566 | BOLT ORIENTATION | 锥端紧定螺钉 | Винт регулировочный клапана, сталь | 1 |
29 | 192MR-1003202_1 | LU043607 | sloted flat end clamping bolt | Винт регулировки клапанов с гайкой, сталь | 1 | |
30 | 192MR-1003009 | LU015508 | PIN,ORIENTATION(φ10×14) | 定位销(φ10×14) | Втулка направляющая 10х14мм, сталь | 2 |
31 | 192MR-1003008 | LU017551 | PLUG,CHANNEL | 水道观察塞 | Заглушка технологическая, сталь | 1 |
32 | 192MR-1003011 | LU027731 | HOLDER,LEFT ARM | 左摇臂座 | Крышка подшипника распредвала, левая | 1 |
33 | 9113-080451 | LU017358 | BOLT,FLANGE (M8×45) | 六角法兰面螺栓(M8×45) | Болт с фланцем M8х1.25х45мм , сталь | 4 |
34 | 192MR-1003201 | LU017563 | air intake rocker arm | Рычаг впускного клапана, сталь | 2 | |
34 | 192MR-1003200 | LU018694 | ARM ,INTAKE ASSY | 进气摇臂 | Рычаг впускного клапана в сборе, сталь | 2 |
35 | 192MR-1003301 | LU017564 | air exhaust rocker arm | Рычаг выпускного клапана.сталь | 1 | |
35 | 192MR-1003300 | LU018696 | ARM ASSY,EXHAUST ASSY | 排气摇臂 | Рычаг выпускного клапана в сборе, сталь | 1 |
36 | 192MR-1003012 | LU027732 | HOLDER,RIGHT ARM | 右摇臂座 | Крышка подшипника распредвала, правая | 1 |
37 | 192MR-1003014 | LU017544 | SHAFT,ARM | 摇臂轴 | Вал клапанных рычагов | 1 |
38 | 192MR-1003100 | LU017543 | CAMSHAFT ASSY | 凸轮轴总成 | Распредвал | 1 |

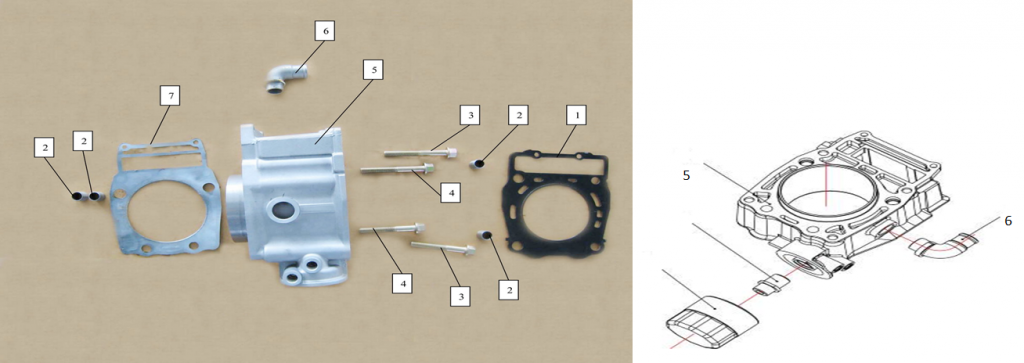

Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |
1 | 192MR-1000009 | LU018060 | WASHER,CYLINDER HEAD | 气缸头垫 | Прокладка головки блока цилиндра, сталь | 1 |
2 | 192MR-1000404 | LU021829 | PIN, ORIENTATION(φ15×20) | 定位销(φ15×20) | Втулка направляющая блока цилиндра 15х20мм, сталь | 4 |
3 | 192MR-1002003 | LU027739 | BOLT,FLANGE(M10×80) | 气缸体固定螺栓(M10×80) | Болт с фланцем M10х1.25х80мм , сталь | 2 |
4 | 192MR-1002002 | LU018069 | BOLT ,FLANGE(M10×70) | 气缸体固定螺栓(M10×70) | Болт с фланцем M10х1.25х70мм , сталь | 2 |
5 | 192MR-1002100 | LU017538 | CYLINDER BODY | 气缸体分组件 | Блок цилиндра | 1 |
5 | 192MR-1002000 | LU018218 | CYLINDER ASSY | Блок цилиндра | 1 | |
6 | 192MR-1002001 | LU017559 | JOINT,IMPORT WATER | 进水接头 | Штуцер системы охлаждения, аллюмин.сплав | 1 |
7 | 192MR-1000011 | LU018061 | WASHER,CYLINDER BODY | 气缸垫 | Прокладка блока цилиндра, паронит | 1 |

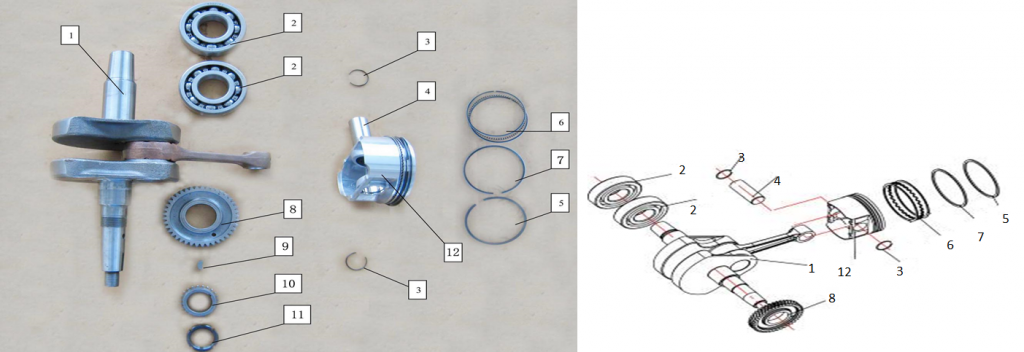

Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |
1 | 192MR-1005000 | LU017529 | CRANKSHAFT ASSY | 曲轴总成 | Коленвал в сборе | 1 |
192MR-1005(4)000 | LU018217 | CRANKSHAFT CONNECTING ROD (PISTON) ASSY | Коленвал с подшипником и шестерней в сборе | 1 | ||
2 | GB.T276-1994_6307 | LU017537 | BEARING 6307 | 滚珠轴承6307 | Подшипник шариковый радиальный 6307 35х80х21мм | 2 |
3 | 192MR-1004005 | LU017531 | CIRCLIP(φ23×1.5) | C形扣环(φ23×1.5) | Кольцо стопорное поршневого пальца 23×1.5, сталь | 2 |
4 | 192MR-1004004 | LU017536 | PISTON PIN(φ13.5×φ23×58) | 活塞销(φ13.5×φ23×58) | Палец поршневой 13.5×23×58мм | 1 |
5 | 192MR-1004003 | LU017535 | FIRSTLY RING | 第一环 | Кольцо поршневое, компрессионное верхнее | 1 |
6 | 192MR-1004101 | LU017533 | PISTON RING | 刮油环组合 | Кольцо поршневое маслосъемное (сепаратор) | 1 |
6 | 192MR-1004102 | LU017532 | PISTON RING | Кольцо поршневое маслосъёмное | 2 | |
7 | 192MR-1004002 | LU017534 | SECONDlY RING | 第二环 | Кольцо поршневое, компрессионное нижнее | 1 |
192MR-1004000 | LU018711 | PISTON RING, set | Кольца поршневые комплект | 1 | ||
192MR-1004100 | LU033071 | Piston ring ASSY | Кольцо поршневое, комплект | 1 | ||
8 | 192MR-1005004 | LU017528 | DRIVE GEAR,BALANCER(Z=41T) | 平衡主动齿(Z=41T) | Шестерня привода балансирного вала (41T) | 1 |
9 | 9691-401260 | LU027753 | WOODRUFF KEY(4×5.5×12.6) | 半圆键(4×5.5×12.6) | Шпонка коленвала 4×5.5×12.6мм, сталь | 1 |
10 | 192MR-1000024 | LU018276 | DRIVE GEAR,TIMING | 正时主动链轮 | Шестерня привода цепи ГРМ | 1 |
11 | 192MR-1000023 | LU018275 | NUT | 圆螺母 | Гайка коленвала шестерни привода цепи ГРМ | 1 |
12 | 192MR-1004001 | LU017530 | PISTON | 活塞 | Поршень 92мм | 1 |

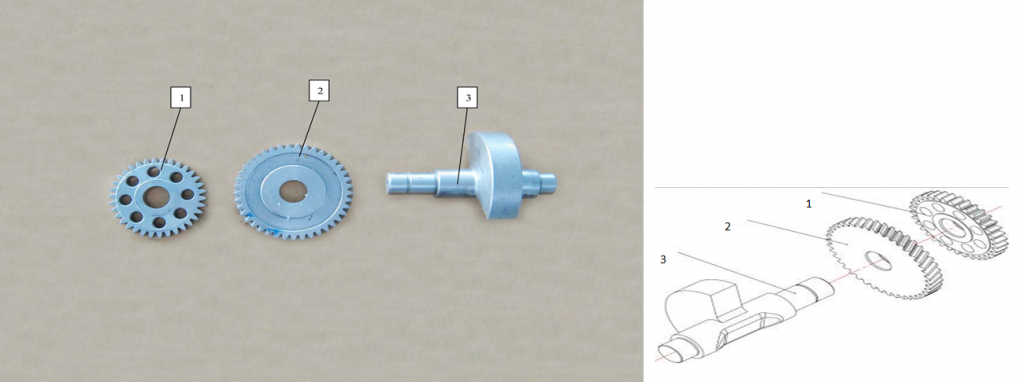

Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |
1 | 192MR-1022003 | LU017527 | DRIVE GEAR,OIL PUMP | 油泵主动齿(Z=34T) | Шестерня привода масляного насоса | 1 |
2 | 192MR-1022002 | LU017526 | SECONDARY GEAR,BALANCER | 平衡从动齿(Z=41T) | Шестерня балансирного вала | 1 |
2 | 192MR-1022001 | LU017525 | BALANCER SHAFT | Вал передаточный с балансиром | 1 | |
192MR-1022000 | LU018251 | BALANCER SHAFT ASSY | 平衡轴 | Вал передаточный с балансиром с шестернями, в сборе | 1 |

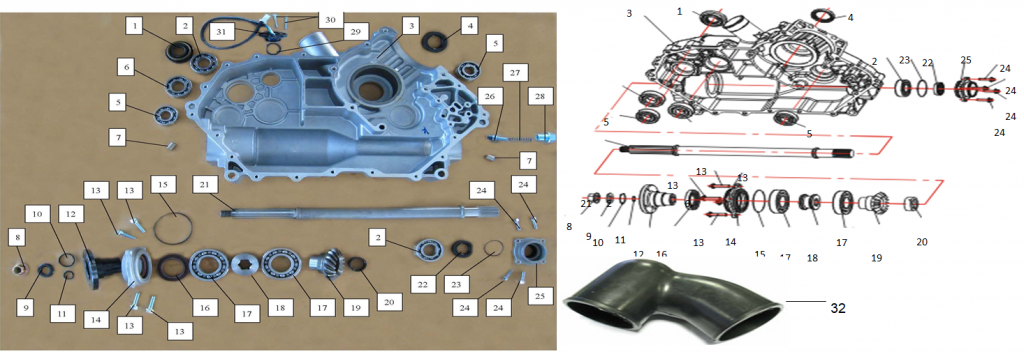

Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |
1 | P800-1701060 | LU018365 | RING(25×47×13) | 油封(25×47×13) | Сальник картера двигателя 25х47х13мм, левая половина | 1 |
2 | 6205N GB/T276-94 | LU014579 | BEARING 6205 | 滚珠轴承6205N | Подшипник шариковый радиальный 6205 25х52х15мм | 1 |
3 | 192MR-1000501 | LU018364 | CRANKCASE(LEFT) | 左箱体组件 | Картер двигателя, левая половина, аллюм.сплав | 1 |
192MR-1000500 | LU018230 | LEFT BOX ASSY | Картер двигателя левая половина, в сборе | 1 | ||
192MR-1000500_ | LU049027 | LEFT BOX ASSY | Картер двигателя, левая половина, в сборе (без шестерен) | 1 | ||
192MR-1000500_2 | LU051836 | LEFT BOX ASSY | Картер двигателя, левая половина, в сборе (без шестерен и вала) | 1 | ||
4 | GB13871-1992_35x48x8 | LU014692 | OIL SEAL(35×48×8) | 油封(35×48×8) | Сальник 35х48х8мм | 1 |
5 | GB.T276-1994_6204 | LU015574 | BEARING 6204 | 滚珠轴承6204 | Подшипник шариковый радиальный 6204 20х47х14мм | 2 |
6 | GB.T276-1994_6304 | LU018290 | BEARING 6304 | 滚珠轴承6304 | Подшипник шариковый радиальный 6304 20х52х15мм | 1 |
7 | 9611-121800 | LU027767 | PIN,CRANKCASE(φ12×18) | 定位销(φ12×18) | Втулка направляющая 12x18мм, сталь | 2 |
8 | C250B-1700172 | LU018278 | NUT,FLANGE(M16) | 带自锁法兰面螺母(M16) | Гайка с фланцем самоконтрящаяся M16х1.5мм, сталь | 1 |
9 | 192MR-1000503 | LU018378 | WASHER(φ16×φ32×2) | 垫圈(φ16×φ32×2) | Шайба 16х32х2мм, сталь | 1 |
10 | GB.T3452.1-1992_28x2,65 | LU018372 | O-RING (φ28×3) | O形圈(φ28×3) | Кольцо уплотнительное 28x2,65, резина | 1 |
11 | GB.T3452.1-1992_15x2,65 | LU018371 | O TYPE SEAL RING 15x2,65 | O形圈(φ16×3) | Кольцо уплотнительное 15x2,65, резина | 1 |
12 | 192MR-1000502 | LU018370 | JOINT,FLANGE | 输出轴法兰盘 | Фланец выходного вала двигателя | 1 |
13 | 9113-080321 | LU027779 | BOLT,FLANGE(M8×32) | 六角法兰面螺栓(M8×32) | Болт с фланцем M8х1.25х32мм, сталь | 4 |
14 | 192MR-1000504 | LU018374 | REAR COVER,BEARING | 后轴承盖 | Обойма подшипника выходного вала,задняя,алюм.сплав | 1 |
15 | GB.T3452.1-1992_67x2,65 | LU018368 | O-RING (φ67×3) | O形圈(φ67×3) | Кольцо уплотнительное 67x2,65мм, резина | 1 |
16 | GB13871-1992_40x62x8 | LU018222 | OIL SEAL (40×62×8) | 油封(40×62×8) | Сальник 40x62x8мм | 1 |
17 | GB.T276-1994_6207 | LU018291 | BEARING 6207 | 滚珠轴承6207 | Подшипник шариковый радиальный 6207 35х72х17мм | 2 |
18 | 192MR-1000506 | LU018376 | SPACER,FLANGE | 法兰盘定位套 | Втулка проставочная выходного вала, сталь | 1 |
19 | 192MR-1000505 | LN001032 | SUBULATE GEAR(Z=16T) | 锥齿轮(Z=16T) | Шестерня коническая выходного вала двигателя(нарезка прав.16Т),ведомая | 1 |
19 | LU044867 | LU044867 | SUBULATE GEAR(Z=16T) | Шестерня коническая выходного вала двигателя (нарезка лев.16Т),ведомая | 1 | |
19А | 192MR-1000507 | LU018375 | DRIVEN ARC GEAR | Шестерни конические выходного вала (правая нарезка) | 1 | |
19А | 192MR-1000507_ | LU049032 | DRIVEN ARC GEAR | Шестерни конические выходного вала (левая нарезка) | 1 | |
20 | 192MR-1000508 | LU018377 | SPACER,SUBULATE GEAR | 锥齿轮定位套 | Втулка проставочная конической шестерни выходн.вала двигателя, сталь | 1 |
21 | 192MR-1000509 | LU018369 | EXPORT SHAFT | 输出轴 | Вал выходной двигателя | 1 |
22 | GB13871-1992_25x40x7 | LU018221 | OIL SEAL (25×40×7) | 油封(25×40×7) | Сальник 25х40х7мм | 1 |
23 | GB.T3452.1-1992_46,2x2,65 | LU018367 | O-RING (φ46.5×3) | O形圈(φ46.5×3) | Кольцо уплотнительное 46,2x2,65мм, резина | 1 |
24 | GB5787-86_M6x30 | LU014747 | BOLT,FLANGE(M6×22) | 六角法兰面螺栓(M6×22) | Болт с фланцем M6х1.0х30мм , сталь | 4 |
25 | 192MR-1000511 | LU018366 | FRONT COVER,BEARING | 前轴承盖 | Обойма подшипника выходн.вала, передн.,аллюм.сплав | 1 |
26 | 192MR-1000014 | LU018247 | VALVE ,SUPPLY | 限压阀组件 | Клапан перепускной маслосистемы | 1 |
27 | 192MR-1000013 | LU018246 | SPRING,VALVE | 限压阀弹簧 | Пружина перепускного клапана маслосистемы (сжатие) | 1 |
28 | 192MR-1000012 | LU018245 | BOLT,FLANGE(M12×12) | 六角法兰面螺栓(M12×12) | Болт-пробка перепускного клапана давления масла, сталь | 1 |
29 | GB/T3452.1-1992_26.5x2.65 | LU027772 | O-RING (φ27×2.5) | O形圈(φ27×2.5) | Кольцо уплотнительное 27x2.5мм, резина | 1 |
30 | GB5787-86_M6x16 | LU013751 | BOLT,FLANGE(M6×16) | 六角法兰面螺栓(M6×16) | Болт с фланцем M6х1.0х16мм , сталь | 2 |
31 | 192MR-1111110 | LU018725 | GEAR SHOW,ASSY | 档显器组件 | Датчик включенной передачи, 12В | 1 |
31 | 192MR-1111100 | LU018261 | GEAR SHIFTING DISPLAY THREAD SET | Датчик включенной передачи | 1 | |
32 | 192MR-1000031 | LU018260 | AIR INTAKE JOINT | Патрубок соединительный, вентиляции вариатора, резина | 1 | |
192MR-1000012 | LU018245 | CHECK VALVE BOLT | Болт-пробка редукционного клапана системы смазки, сталь | 1 | ||
192MR-1000013 | LU018246 | CHECK VALVE PRESSURE SPRING | Пружина (сжат.) редукционного клапана системы смазки, сталь | 1 | ||
192MR-1000014 | LU018247 | CHECK VALVE | Клапан редукционный системы смазки | 1 |

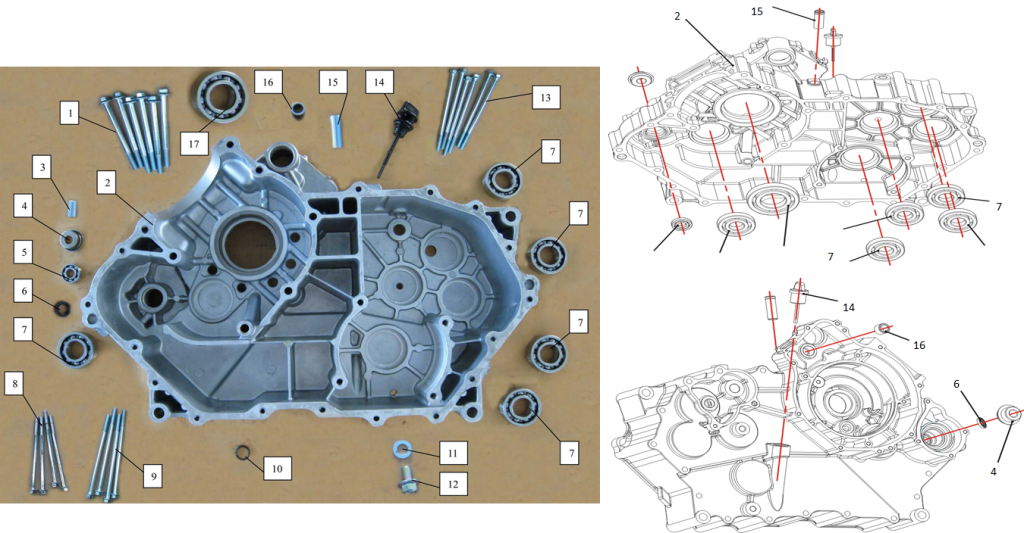

Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |
1 | GB5787-86_M8x90 | LU018071 | BOLT,FLANGE M8×90) | 六角法兰面螺栓(M8×90) | Болт с фланцем M8х1.25х90мм, сталь | 6 |
2 | 192MR-1000401 | LU018293 | RIGHT BOX | Картер двигателя, правая половина, аллюм.сплав | 1 | |
192MR-1000400 | LU018286 | CRANKCASE(RIGHT) | 右箱体组件 | Картер двигателя, правая половина,аллюм.сплав, в сборе | 1 | |
3 | 192MR-1011002 | LU028069 | SPACER,,WATER SEAL | 水封内套 | Втулка уплотнительная клапана системы охлаждения 8х12х20мм, сталь | 1 |
4 | 192MR-1000410 | LU018296 | WATER SEAL | 水封 | Клапан системы водяного охлаждения | 1 |
5 | GB-8276-1994_6001 | LU018289 | BEARING 6001 | 滚珠轴承6001 | Подшипник шариковый радиальный 6001 12х28х8мм | 1 |
6 | GB5787-86_B15x26x7 | LU028068 | OIL SEAL (15×26×7) | 油封(15×26×7) | Сальник 15х26х7мм | 1 |
7 | GB-8276-1994_6304 | LU018290 | BEARING 6304 | 滚珠轴承6304 | Подшипник шариковый радиальный 6304 20х52х15мм | 5 |
8 | GB5787-86_M6x85 | LU018072 | BOLT,FLANGE(M6×85) | 六角法兰面螺栓(M6×85) | Болт с фланцем M6х1.0х85мм , сталь | 4 |
9 | GB5787-86_M6x105 | LU018073 | BOLT,FLANGE(M6×115) | 六角法兰面螺栓(M6×115) | Болт с фланцем M6х1.0х105мм , сталь | 4 |
10 | 9921-201000 | LU027773 | O-RING (φ10×2) | O形圈(φ10×2) | Кольцо уплотнительное 10x2мм, резина | 1 |
10 | GB.T3452.1-1992_69,5x61,8 | LU018418 | O TYPE RING 69,5x61,8 | Кольцо уплотнительное 9,5х1,8мм, резина | 1 | |
11 | 9513-101800 | LU027775 | WASHER(φ10×φ18×1.5) | 铝垫片(φ10×φ18×1.5) | Шайба 10х18х1.8мм, сталь | 1 |
12 | 9111-100161 | LU018068 | BOLT,FLANGE(M10×16) | 六角法兰面螺栓(M10×16) | Болт с фланцем M10х1.25х16мм, сталь | 1 |
13 | GB5787-86_M6x95 | LU014349 | BOLT,FLANGE(M6×95) | 六角法兰面螺栓(M6×95) | Болт с фланцем M6х1.0х95/18мм , сталь | 6 |
14 | 192MR-1000406 | LU018292 | OIL RULER | 机油尺 | Щуп уровня масла, пластик | 1 |
14 | 192MR-1000406_ | LU058168 | OIL RULER | 机油尺 | Щуп уровня масла (короткий), пластик | 1 |
15 | 192MR-1000403 | LU018294 | JOINT,PIPE(φ11×φ13×41) | 呼吸管接头 | Штуцер вентиляции картера двигателя 11x13x41мм, сталь | 1 |
16 | 192MR-1000402 | LU018295 | BUSH,CLUTCH(φ12×φ17×14) | 超越离合器孔衬套 | Втулка муфты сцепления 12х17х14мм, сталь | 1 |
17 | GB-8276-1994_6207 | LU018291 | BEARING 6207 | 滚珠轴承6207 | Подшипник шариковый радиальный 6207 35х72х17мм | 1 |
C150C-1900009 | LU018729 | GASKET | Уплотнение, резина | 1 | ||
192MR-1018400 | LU018263 | INJECTION PIPE ASSY | Трубка подвода масла | 1 |

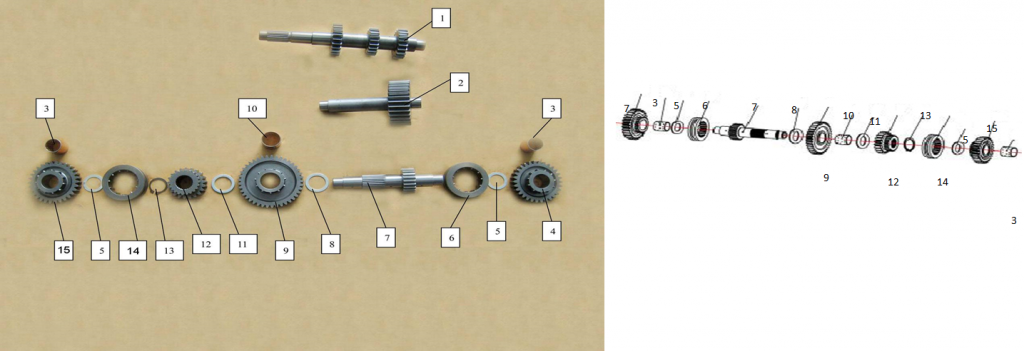

Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |
1 | 192MR-1000029 | LU018248 | SHAFT SET | 驱动轴 | Вал приводной мех-ма перекл-я передач с шестернями | 1 |
2 | 192MR-1000028 | LU018249 | IDLE GEAR SHAFT(Z=30T) | 倒档轴(Z=30T) | Вал реверсивн.передачи мех-ма перекл.передач (30Т) | 1 |
3 | 192MR-1000713 | LU018380 | BUSH,CUPRUM(φ24×φ26×25) | 铜套(φ24×φ26×25) | Втулка шестерни повышен/реверсивной передачи 24x26x25мм,сталь | 2 |
4 | 192MR-1000702 | LU018379 | GEAR,HIGH-SPEED(Z=30T) | 高档齿轮(Z=30T) | Шестерня повышенной передачи (30Т) | 2 |
5 | 192MR-1000711 | LU018382 | WASHER(φ24×φ33×1) | 垫圈(φ24×φ33×1) | Шайба опорная шестерни повышенной передачи 24.1x35х1.0мм, сталь | 2 |
6 | 192MR-1000705 | LU018383 | BUSH,GLIDE | 滑动套 | Муфта шлицевая шестерни повышенной передачи | 1 |
7 | 192MR-1000701 | LU018381 | SECONDARY SHAFT | 副轴 | Вал промежуточный, мех-ма перекл-я передач | 1 |
192MR-1000700 | LU018252 | GEAR SHIFTING ASSY | Вал промежуточный мех-ма перекл-я передач с шестернями, в сборе | 1 | ||
8 | 192MR-1000704 | LU018384 | WASHER(φ26×φ35×1) | 垫圈(φ26×φ35×1) | Шайба опорная шестерни пониженной передачи 26.1x35х1.0мм, сталь | 1 |
9 | 192MR-1000706 | LU018385 | GEAR,LOW GEAR(Z=41T) | 低档齿轮(Z=41T) | Шестерня пониженной передачи (41Т) | 1 |
10 | 192MR-1000703 | LU018386 | BUSH,LOW GEAR | 低档齿轮衬套 | Втулка шестерни пониженной передачи, медь | 1 |
11 | 192MR-1000707 | LU018387 | WASHER (φ26×φ35×2) | 垫圈(φ26×φ35×2) | Шайба опорная шестерни шлицевой,промежут.вала 26.1x35х2.0мм, сталь | 1 |
12 | 192MR-1000708 | LU018388 | GEAR,SPEED-DOWN(Z=21T) | 减速齿(Z=21T) | Шестерня шлицевая холостого хода (21Т) | 1 |
13 | GB.T894.2-1986 | LU016058 | CIRCLIP | C形挡圈 | Кольцо стопорное 22мм, сталь | 1 |
14 | 192MR-1000709 | LU018389 | GEAR SLEEVE | Муфта шлицевая шестерни реверсивной передачи | 1 | |
15 | 192MR-1000712 | LU018390 | REVERSE SHIFTING GEAR | Шестерня реверсивной передачи | 1 | |
C500-1001200 | LU018800 | REVERSE GEARBOX SHACKLE BUSH | Втулка опорная коробки передач | 4 |
Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |

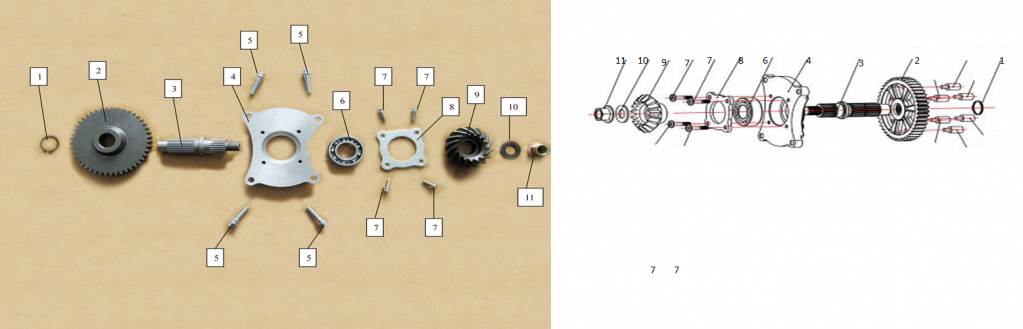

1 | GB.T894.2-1996 | LU014907 | CIRCLIP | C形挡圈 | Кольцо стопорное 25мм, сталь | 1 |
2 | 192MR-1001202 | LU018397 | GEAR,SLOWDOWN((Z=45T)) | 减速齿轮(Z=45T) | Шестерня понижающая выходного вала коробки передач (45Т) | 1 |
3 | 192MR-1001201 | LU018396 | DRIVEN SHAFT | 从动轴 | Вал выходной коробки передач | 1 |
3А | 192MR-1001200 | LU018288 | OUTPUT SHAFT ASSY | Вал выходной коробки передач с шестерней, в сборе | 1 | |
4 | 192MR-1001203 | LU018395 | HOLDER | 固定座 | Фланец с обоймой подшипника выходного вала коробки передач | 1 |
4А | 192MR-1001203_ | LN000890 | BEARING BASE ASSY | Фланец с обоймой подшипника выходного вала коробки передач в сборе | 1 | |
5 | 9113-080321 | LU027779 | BOLT,FLANGE(M8×32) | 六角法兰面螺栓(M8×32) | Болт с фланцем M8х1.25х32мм, сталь | 4 |
6 | GB.T276-1994_6205 | LU014579 | BEARING 6205N | 滚珠轴承6205N | Подшипник шариковый радиальный 6205 25х52х15мм | 1 |
6 | 9601-6305-C3 | LU030054 | BEARING 6305С3 | Подшипник шариковый радиальный 6305/C3 25х62х17мм | 1 | |
7 | 9111-060225 | LU014350 | BOLT,FLANGE(M6×22) | 六角法兰面螺栓(M6×22) | Болт с фланцем M6х1.0х22мм , сталь | 4 |
8 | 192MR-1001204 | LU018394 | HOLDER,BEARING | 轴承盖板 | Фиксатор подшипника фланца коробки передач, сталь | 1 |
9 | 192MR-1001205 | LU018393 | SUBULATE GEAR(Z=16T) | 锥齿轮(Z=16T) | Шестерня коническая выходного вала вала коробки передач (16Т), ведущая | 1 |
10 | CB250B-1700173 | LU018392 | WASHER(φ16×φ32×2) | 垫圈(φ16×φ32×2) | Шайба 16х32х2мм, сталь | 1 |
11 | C250B-1700172 | LU018278 | NUT,FLANGE(M16) | 带自锁法兰面螺母(M16) | Гайка с фланцем самоконтрящаяся M16х1.5мм, сталь | 1 |
Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |

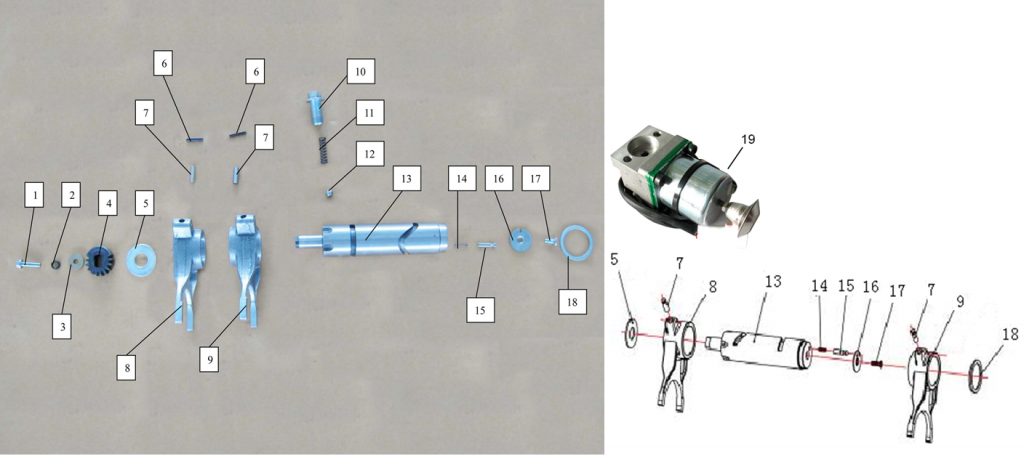

1 | 9111-060161 | LU013751 | BOLT,FLANGE (M6×16) | 六角法兰面螺栓(M6×16) | Болт с фланцем M6х1.0х16мм , сталь | 1 |
2 | 9521-061007 | LU027709 | RETAINER(φ6×φ10×2) | 弹簧垫(φ6×φ10×2) | Шайба фиксирующая 6х10х2мм, сталь | 1 |
3 | 9511-061903 | LU028045 | WASHER(φ6×φ19×2) | 垫圈(φ6×φ19×2) | Шайба 6х19х2мм, сталь | 1 |
4 | 192MR-1000603 | LU018285 | DRIVE GEAR,SHIFT | 换档拔动齿轮 | Шестерня привода мех-ма переключения передач | 1 |
5 | 192MR-100806 | LU018225 | WASHER(φ15×φ36×2) | 垫圈(φ15×φ36×2) | Шайба опорная вилки мех.перекл.передач 15х36х2мм, сталь | 1 |
6 | 9616-032000 | LU028102 | STRAIGHT PIN,SPRING | 弹性圆柱销(φ3×φ2×20) | Пружина вилки механизма переключения передач 3×2×20мм (сжатие) | 2 |
6А | 192MR-100811 | LU018226 | PIN | 导销 | Фиксатор пружинны вилки мех.перекл.передач,сталь | 2 |
7 | P800-1701035 | LU017574 | SELECTOR ROD | Штифт вилки механизма переключения передач 6x18.5мм,сталь | 2 | |
8 | 192MR-1000805 | LU017571 | SHIFT FORK 2 | 拔叉2 | Вилка механизма переключения передач (лев), сталь | 1 |
9 | 192MR-1000804 | LU017572 | SHIFT FORK 1 | 拔叉1 | Вилка механизма переключения передач (прав.), сталь | 1 |
10 | 192MR-1000004 | LU018417 | BOLT,FLANGE(M14×26) | 六角法兰面螺栓(M14×26) | Болт с фланцем направляющий мех-ма переключения передач M14х1.5х26мм, сталь | 1 |
11 | 192MR-1000005 | LU018416 | SPRING | 换档定位弹簧 | Пружина направляющего болта механизма переключения передач (сжатия) | 1 |
12 | GB308-89 | LU018287 | FRICTION BALL(SR9) | 换档定位钢珠(SR4.5) | Шарик 9мм, сталь | 1 |
13 | 192MR-1000803 | LU017573 | SHIFT CAM | 换档鼓总成 | Барабан механизма переключения передач | 1 |
192MR-1000800 | LU018250 | SHIFT CAM ASSY | Барабан механизма переключения передач, в сборе | 1 | ||
14 | 192MR-1000808 | LU018227 | SPRING | 压簧 | Пружина барабана механизма переключения передач (сжатие) | 1 |
15 | 192MR-1000807 | LU018228 | PIN(φ5×22.5) | 档显触销(φ5×22.5) | Штифт индикатора мех.перекл.передач 5х22.5мм, сталь | 1 |
16 | 192MR-1000801 | LU018229 | HOLDER,PIN | 触销定位板 | Шайба фиксир.индикатора.мех.перекл.передач.сталь | 1 |
17 | GB819-85_M6x12 | LU018344 | SCREW(M6×8) | 沉头十字螺钉(M6×8) | Винт с крест.шлиц. потайн.головкой M6x1.0x12мм,сталь | 1 |
18 | 9511-324001 | LU030951 | WASHER((φ32×φ40×2)) | 垫圈(φ32×φ40×2) | Шайба 32х40х2мм, сталь | 1 |
19 | 192MR-1001900 | LU054519 | GEAR PROTECTION DEVICE | Соленоид блокировки механизма переключения передач | 1 |
Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |

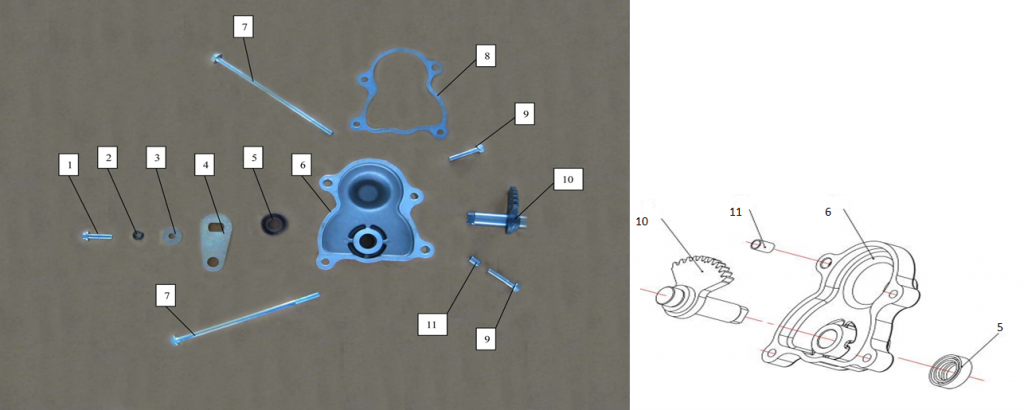

1 | 9111-060161 | LU013751 | BOLT,FLANGE(M6×16) | 六角法兰面螺栓(M6×16) | Болт с фланцем M6х1.0х16мм , сталь | 1 |
2 | 9521-061007 | LU027709 | SPRING WASHER(φ6×φ10×2) | 弹簧垫圈(φ6×φ10×2) | Шайба фиксирующая 6х10х2мм, сталь | 1 |
3 | 9511-061903 | LU028045 | WASHER(φ6×φ19×2) | 垫圈(φ6×φ19×2) | Шайба 6х19х2мм, сталь | 1 |
4 | C500-1504101 | LU031027 | ROCKER ARM,SHIFT | 换档摇臂 | Рычаг вала полушестерни коробки передач | 1 |
5 | GB13871-1992_B15x27x7 | LU017570 | OIL SEAL (15×26×7) | 油封(15×26×7) | Сальник 15x27x7мм | 1 |
6 | 192MR-1000201 | LU017569 | COVER,SHIFT SHAFT | 换档轴盖 | Крышка коробки передач, алюмин.сплав | 1 |
6А | 192MR-1000200 | LU018266 | GEAR BOX COVER ASSY | Крышка коробки передач с сальником, аллюмин.сплав | 1 | |
7 | GB5787-86_M6x135 | LU018074 | BOLT,FLANGE(M6×135) | 六角法兰面螺栓 M6×135) | Болт с фланцем M6х1.0х135мм , сталь | 2 |
8 | 192MR-1000003 | LU018267 | WASHER,SHIFT SHAFT | 换档轴盖垫 | Прокладка крышки коробки передач, паронит | 1 |
9 | GB5787-86_M6x28 | LU014507 | BOLT, FLANGE(M6×28) | 六角法兰面螺栓(M6×28) | Болт с фланцем M6х1.0х28мм , сталь | 2 |
10 | 192MR-1000210 | LU017567 | SHIFT SHAFT,ASSY | 换档轴合件 | Вал с полушестерней коробки передач | 1 |
11 | 192MR-1000202 | LU017568 | PIN,ORIENTATION(φ8×10) | 定位销(φ8×10) | Втулка направляющая 8х10мм, сталь | 1 |
Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |

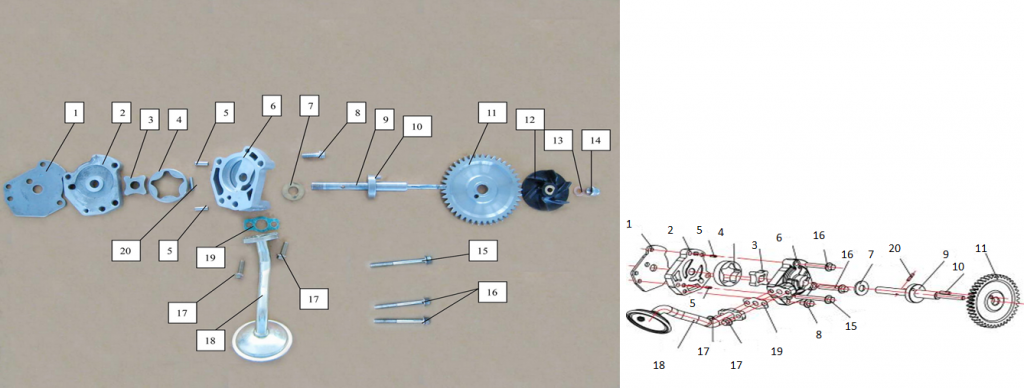

1 | 192MR-1011012 | LU018309 | PLATE | 分油盖板 | Пластина масляного насоса | 1 |
2 | 16121-5020 | LU028050 | COVER,OIL PUMP | 油泵盖 | Крышка масляного насоса | 1 |
3 | 192MR-1011007 | LU018305 | INSIDE GEAR | 内转子 | Ротор маслянного насоса, внутренний | 1 |
4 | 192MR-1011011 | LU018306 | EXTERIOR GEAR | 外转子 | Ротор маслянного насоса, внешний | 1 |
5 | 192MR-1011013 | LU018307 | PIN,ORIENTATION(φ5×13) | 定位销(φ5×13) | Штифт направляющий корпуса маслян. насоса 5х13мм, сталь | 2 |
6 | 192MR-1011006 | LU018304 | OIL PUMP BLOCK | 油泵本体 | Корпус масляного насоса | 1 |
7 | 192MR-1011009 | LU018301 | CUPRUM WASHER(φ10×φ23×2) | 铜垫(φ10×φ23×2) | Шайба вала масляного насоса 12x18x1.5мм, медь | 1 |
8 | GB5787-86_M6x20 | LU013797 | BOLT,FLANGE (M6×20) | 六角法兰面螺栓(M6×20) | Болт с фланцем M6х1.0х20мм , сталь | 1 |
9 | 192MR-1011008 | LU018299 | MAIN SHAFT,OIL PUMP | 油泵轴 | Вал масляного насоса | 1 |
10 | 192MR-1011004 | LU018298 | PIN,ORIENTATION(φ4×13) | 定位销(φ4×13) | Штифт маслянного насоса 4х13мм, сталь | 1 |
11 | 192MR-1011003 | LU018297 | SECONDARY GEAR,OIL PUMP | 油泵从动齿 | Шестерня ведомая масляного насоса | 1 |
12 | 192MR-1011001 | LU018284 | IMPELLER | 叶轮组件 | Крыльчатка водяного насоса | 1 |
13 | 9512-061200 | LU030955 | CUPRUM WASHER(φ6×φ12×2) | 铜垫(φ6×φ12×2) | Шайба 6х12х2мм, сталь | 1 |
14 | 9414-060805 | LU030957 | NUT,FLANGE (M6) | 法兰面盖形螺母(M6) | Гайка колпачковая, с фланцем 6х1.0мм, сталь | 1 |
15 | GB5787-86_M6x50 | LU014561 | BOLT,FLANGE (M6×50) | 六角法兰面螺栓(M6×50) | Болт с фланцем M6х1.0х50/20мм, сталь | 1 |
16 | GB5787-86_M6x42 | LU018303 | BOLT,FLANGE (M6×45) | 六角法兰面螺栓(M6×45) | Болт с фланцем M6х1.0х42мм, сталь | 2 |
17 | GB5787-86_M6x16 | LU013751 | BOLT,FLANGE(M6×16) | 六角法兰面螺栓(M6×16) | Болт с фланцем маслозаборника M6х1.0х16мм , сталь | 2 |
18 | 192MR-1011100 | LU018310 | TRAY,OIL FILTER | 过滤网组件 | Маслозаборник с сеткой (удлиненный), в сборе | 1 |
18 | 192MR-1011100 | LU089601 | TRAY,OIL FILTER | 过滤网组件 | Маслозаборник с сеткой (короткий), в сборе | 1 |
19 | 192MR-1011015 | LU018311 | GASKET,OIL FILTER | 进油口垫 | Прокладка маслозаборника, паронит | 1 |
20 | 192MR-1011005 | LU018302 | PIN,ORIENTATION(φ4×15) | 定位销(φ4×15) | Штифт вала масляного насоса 4х15мм, сталь | 1 |
21 | 192NR-1011000 | LU018262 | OIL PUMP | Насос маслянный, в сборе | 1 | |
192MR-1011000a | LU031764 | OIL PUMP, ASSY | Насос маслянный в сборе | 1 | ||
LN001059 | LN001059 | OIL PUMP, ASSY | Насос масляный (без маслоприемника), в сборе | 1 |
Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |

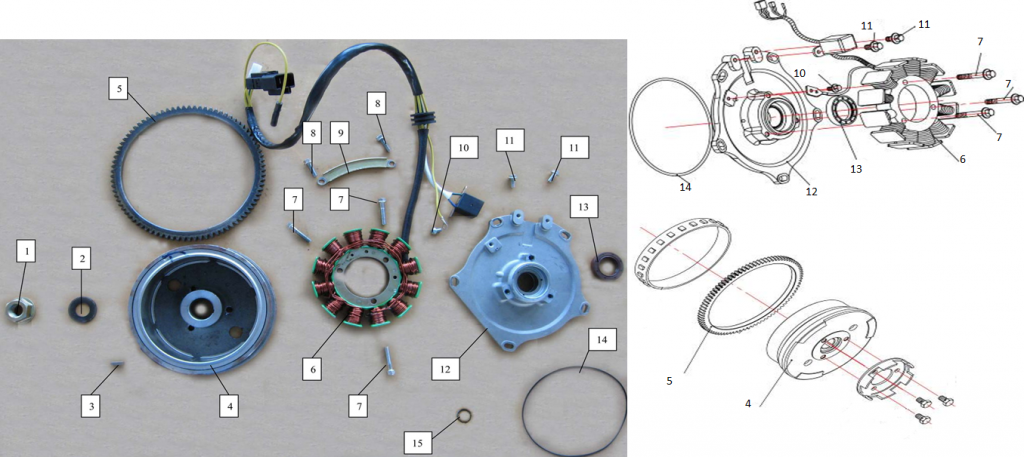

1 | C250B-1700172 | LU018278 | NUT,FLANGE(M16) | 带自锁法兰面螺母(M16) | Гайка с фланцем самоконтрящаяся M16х1.5мм, сталь | 1 |
2 | C250B-1700173 | LU018277 | WASHER(φ16×φ32×2) | 垫圈(φ16×φ32×2) | Шайба ротора магнето 16х32х2мм, сталь | 1 |
3 | 9681-401450 | LU030961 | KEY(4×4×14.5) | 平键(4×4×14.5) | Шпонка 4х4х14.5мм, сталь | 1 |
4 | 192MR-1001400 | LU018747 | MAGNETO ROTOR | 磁电机转子 | Ротор магнето | 1 |
4 | 192MR-1001510 | LU018362 | MAGNETO ROTOR | Ротор магнето в сборе | 1 | |
4А | 192MR-1001500 | LU018270 | MAGNETO ROTOR ASSY | Магнето в сборе | 1 | |
5 | 192MR-1001501 | LU018361 | DRIVE GEAR RING | 启动齿环 | Шестерня привода стартера | 1 |
6 | 192MR-1001410 | LU018347 | MAGNETO STATOR | 线圈总成 | Катушка магнето, в сборе | 1 |
7 | GB5787-86_M6x50 | LU014561 | BOLT,FLANGE(M6×50) | 六角法兰面螺栓(M6×30) | Болт с фланцем M6х1.0х50мм, сталь | 3 |
8 | GB5787-86_M6x25 | LU013763 | BOLT,FLANGE(M6×25) | 六角法兰面螺栓(M6×25) | Болт с фланцем M6х1.0х25мм, сталь | 2 |
9 | 192MR-1000018 | LU030962 | LINE HOLDER | 线夹 | Зажим эл.жгута магнето, сталь | 1 |
10 | GB5787-86_M5x8 | LU018076 | SCREW(M5×10) | 盘头十字螺钉(M5×8) | Болт M5х0.8х8мм , сталь | 1 |
11 | GB5787-86_M5x10 | LU018075 | BOLT,FLANGE(M5×10) | 六角法兰面螺栓(M5×12) | Болт с фланцем M5х0.8х10мм, сталь | 2 |
12 | 192MR-1001400-A | LU018346 | MAGNETO SEAT ASSY | 线圈固定座组件 | Корпус магнето, алюмин.сплав | 1 |
13 | GB13871-1992_B25x38x7 | LU018223 | OIL SEAL (25×38×7) | 油封(25×38×7) | Сальник 25х38х7мм | 1 |
14 | GB.T3452.1-1992 | LU018345 | O-RING(φ130×2) | O型圈(φ130×2) | Кольцо уплотнительное 130х2мм, резина | 1 |
15 | GB.T3452.1-1992_15x2,65 | LU018371 | O-RING(φ15×2.65) | O型圈(φ15×2.5) | Кольцо уплотнительное 15х2.65мм, резина | 1 |
Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |

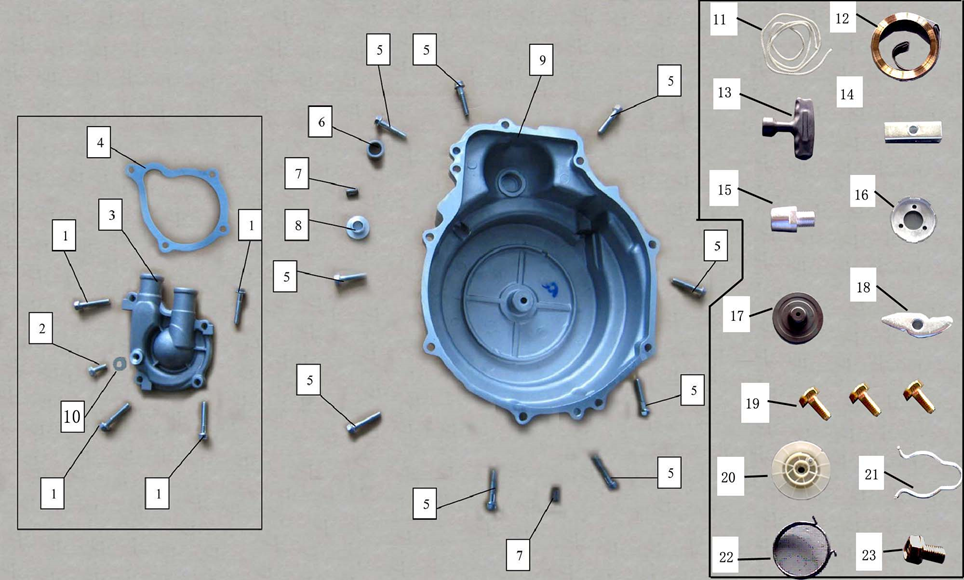

1 | GB5787-86_M6x28 | LU014507 | BOLT,FLANGE(M6×28) | 六角法兰面螺栓(M6×28) | Болт с фланцем M6х1.0х28мм , сталь | 4 |
2 | GB.T5787-1986_M10x1.25x10 | LU018442 | BOLT,FLANGE(M6×10) | 六角法兰面螺栓(M6×10) | Болт с фланцем M10х1.25х10мм, сталь | 1 |
3 | 192MR-1000015 | LU018279 | COVER,WATER PUMP | 水泵盖 | Крышка водяного насоса, алюмин.сплав | 1 |
3А | C500-1303102 | LU018748 | ENGINE WATER PIPE | Шланг системы охлаждения, резина | 1 | |
3В | C500-8302024 | LU018281 | WATER PIPE CATCH HOOP | Хомут шланга системы охлаждения 38-57мм, сталь | 1 | |
4 | 192MR-1000016 | LU018749 | WASHER,WATER PUMP COVER | 水泵盖垫 | Прокладка крышки водяного насоса, паронит | 1 |
5 | GB.T5787-86_M6x30 | LU014747 | BOLT,FLANGE (M6×30) | 六角法兰面螺栓(M6×30) | Болт с фланцем M6х1.0х30мм, сталь | 9 |
6 | 192MR-1000102 | LU018356 | BUSH,CLUTCH(φ12×φ17×10) | 超越离合器孔衬套 | Втулка ручного стартера 12х17х10мм, сталь | 1 |
7 | 9222-250107 | LU030971 | SOLID PIN(M2.5×10) | 一字槽螺柱(M2.5×10) | Шпилька ручного стартера М2.5х10мм, сталь | 2 |
8 | 11444-5020 | LU030972 | PLUG,TIMING | 正时孔塞 | Заглушка смотрового отверстия магнето | 1 |
9 | 192MR-1000103 | LU018355 | MAGNETO COVER | 右箱盖 | Крышка магнето, алюмин.сплав | 1 |
9 | 192MR-1000100 | LU018268 | MAGNETO BOOT ASSY | Крышка магнето с ручным стартером, в сборе | 1 | |
9А | 192MR-1000100A | LU052317 | Magnetic motor cover | Крышка магнето с ручным стартером, в сборе | 1 | |
9В | P660-2300560A | LU055323 | RPM Sensor Crankshaft assy | Датчик частоты вращения коленвала (влагозащищенный разьем) | 1 | |
10 | 9513-061200 | LU031010 | ALUMINIUM WASHER | 铝垫(φ6×φ12×1.5) | Шайба 6х12х1.5мм, алюмин сплав | 1 |
11 | 192MR-1000111 | LU018354 | PULL ROPE | 拉绳φ6*1400mm | Трос механизма ручного запуска двигателя | 1 |
12 | 192MR-1000107 | LU017576 | COIL SPRING | 蜗转旋转弹簧 | Пружина витая механизма ручного запуска двигателя | 1 |
13 | 192MR-1000112 | LU017575 | PULL HANDLE | 手拉手柄 | Ручка механизма ручного запуска двигателя, резина | 1 |
14 | 192MR-1000113 | LU018353 | HANDLE COVER | 手柄盖 | Вставка ручки мех-ма ручного запуска двигателя, сталь | 1 |
15 | 192MR-1000109 | LU018414 | NESTING | 嵌套 | Ограничитель хода ручки ручного стартера, алюмин.сплав | 1 |
16 | 192MR-1001502 | LU033078 | STARTER PULLY | 起动拉板 | Шайба храповая механизма ручного запуска, сталь | 1 |
17 | 192MR-1000106 | LU018360 | FRICTION PLATE | 离心块压板 | Шайба прижимная мех-ма ручн.запуска двиг-ля, сталь | 1 |
17А | 192MR-1000116 | LU052318 | Pressure plate | Шайба прижимная мех-ма ручн.запуска двигателя, пластик | 1 | |
17В | 192MR-1000117 | LU052319 | Locating bolt | Болт прижимной шайбы мех-ма ручн.запуска двигателя | 1 | |
18 | 192MR-1000104 | LU018358 | RATCHET | 离心块 | Храповик механизма ручного запуска двигателя, сталь | 1 |
19 | GB5783-86_M8x15 | LU018363 | BOLT(M6×15) | 六角螺栓M8*16 | Болт M8х1.25х15мм, сталь | 3 |
20 | 192MR-1000120 | LU018357 | SHEAVE DRUM | 手拉启动盘合件 | Шкив механизма ручного запуска двигателя, пластик | 1 |
20 | 192MR-1000120A | LU062681 | SHEAVE DRUM-NEW TYPE | 手拉启动盘合件 | Шкив механизма ручного запуска двигателя, пластик | 1 |
21 | 192MR-1000108 | LU017577 | SPRING CLAMP | 弹簧卡 | Фиксатор пружинный механизма ручного запуска, сталь | 1 |
22 | 192MR-1000105 | LU018359 | TORSION SPRING | 扭簧 | Пружина храповика (сжат.) мех-ма ручн.запуска двигателя | 1 |
23 | GB5787-86_M6x12 | LU013750 | BOLT,FLANGE(M6×12) | 六角法兰面螺栓(M6×20) | Болт с фланцем M6х1.0х12мм , сталь | 1 |
Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |

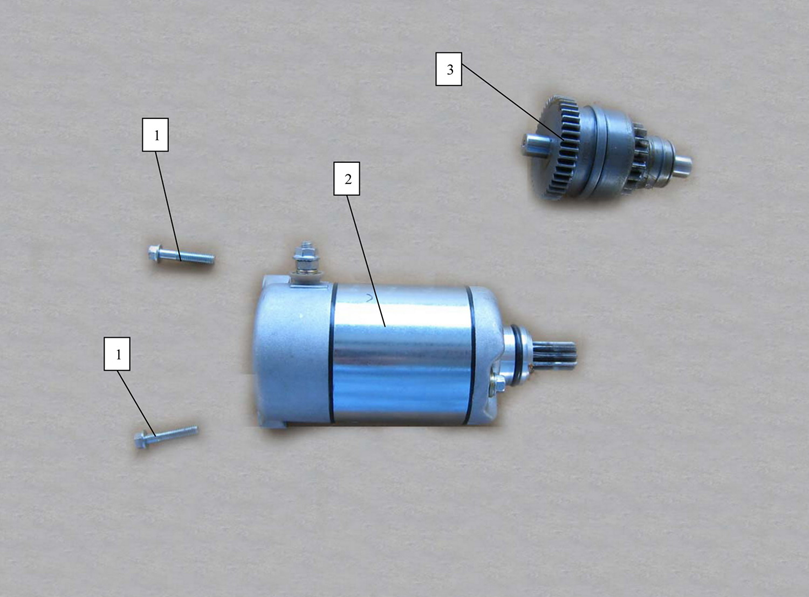

1 | GB5787-86_M6x25 | LU013763 | BOLT,FLANGE(M6×25) | 六角法兰面螺栓(M6×28) | Болт с фланцем M6х1.0х25мм , сталь | 2 |
2 | 192MR-1015000 | LU018233 | STARTING MOTOR,ASSY | 起动马达总成 | Стартер, в сборе | 1 |
3 | 192MR-1001300 | LU018282 | OVERRIDING CLUTCH | 超越离合器总成 | Муфта обгонная стартера, в сборе | 1 |
Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |

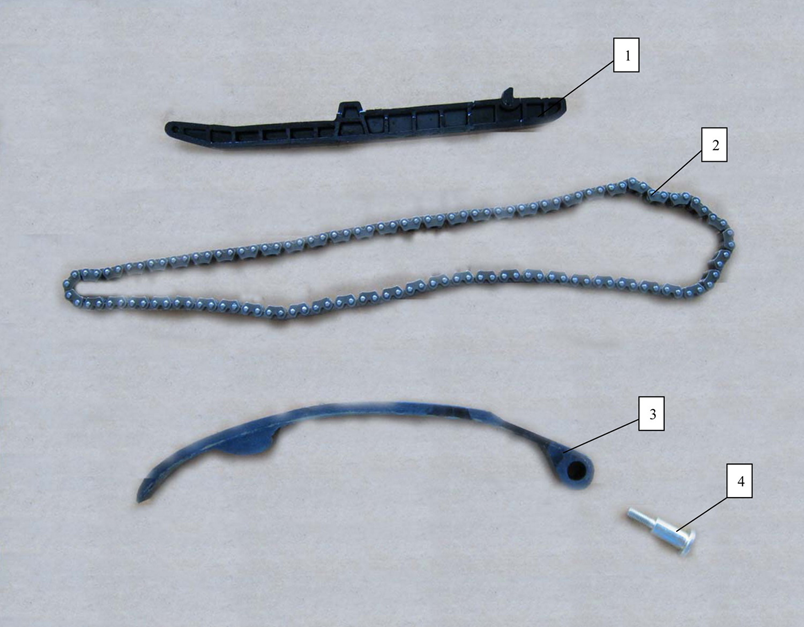

1 | 192MR-1000022 | LU018272 | CHAIN GUIDE | 链条导件 | Успокоитель цепи ГРМ, пластик | 1 |
2 | CL104-4x5x122 | LU018273 | CHAIN,TIMING | 正时链条 | Цепь ГРМ 4x5x122 | 1 |
3 | 192MR-1000025 | LU018271 | TENSIONER PLATE | 链条拉力杆 | Башмак натяжителя цепи ГРМ, пластик | 1 |
4 | 192MR-1000021 | LU018274 | BOLT,HOLDER | 拉力杆螺栓 | Болт крепления башмака-натяжителя цепи ГРМ, сталь | 1 |
Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |

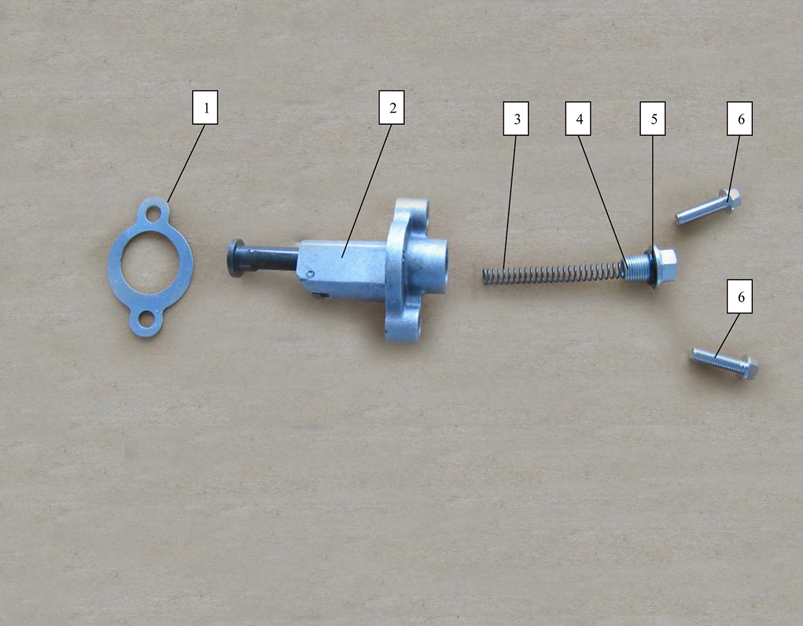

1 | 192MR-1000006 | LU018792 | WASHER,TENSIONER | 链条调整器垫 | Прокладка натяжителя цепи ГРМ, паронит | 1 |
2 | 192MR-1000300 | LU018253 | TENSIONER | 链条调整器总成 | Натяжитель цепи ГРМ в сборе | 1 |
3 | 9811-100708 | LU028129 | SPRING | 调整弹簧 | Пружина натяжителя цепи ГРМ 1х7х70мм (сжатие) | 1 |
4 | 9116-120121 | LU028130 | HOLLOW BOLT(M12×12) | 六角法兰面螺栓(M12×12) | Болт с фланцем (с внутренней полостью) М12х1.25х12мм, сталь | 1 |
5 | 9011-101500 | LU028131 | CUSHION RUBBER | 胶圈(φ10×φ15×1.5) | Кольцо уплотнительное болта натяжителя цепи ГРМ 10х15х1.5мм, резина | 1 |
6 | GB5787-86_M6x35 | LU014236 | BOLT,FLANGE (M6×35) | 六角法兰面螺栓(M6×28) | Болт с фланцем M6х1.0х35мм , сталь | 2 |
Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |

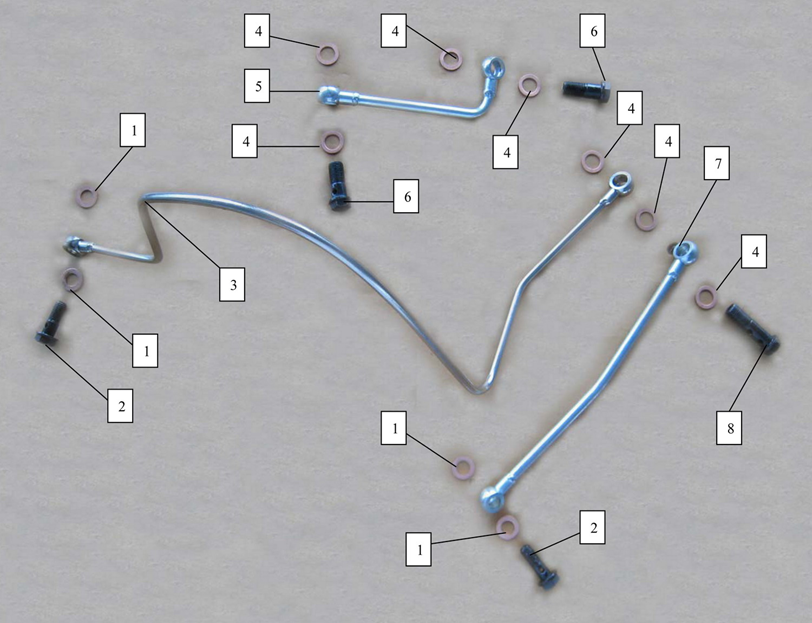

1 | 192MR-1018102 | LN000889 | CUPRUM WASHER(φ10×φ18×1.5) | 铜垫(φ10×φ18×1.5) | Шайба 12.2х18.2х1.5мм, медь | 4 |
2 | 192MR-1018101 | LU018322 | BOLT(M10×27) | 油管螺栓(M10×28) | Болт - штуцер (длинной) трубки сист.смазки М10.0х17мм, сталь | 2 |
3 | 192MR-1018110 | LU018313 | OIL PIPE B,EX | 出油管B | Трубка системы смазки (длинная) | 1 |
3А | 192MR-1018100 | LU018269 | OIL PIPE ASSY (LONG) | Трубка подвода масла (длинная), в сборе | 1 | |
4 | 192MR-1018104 | LU018315 | CUPRUM WASHER(φ12×φ18×2.0) | 铜垫(φ12×φ18×1.5) | Шайба 10.2х18.2х2.0м, медь | 7 |
5 | 192MR-1018310 | LU018312 | OIL PIPE,IN | 进油管 | Трубка системы смазки (короткая) | 1 |
5А | 192MR-1018300 | LU018232 | OIL PIPE ASSY (SHORT) | Трубка системы смазки (короткая), в сборе | 1 | |
6 | 192MR-1018301 | LU018316 | BOLT(M12×30) | 油管螺栓(M12×30) | Болт - штуцер (короткой) трубки сист.смазки М12х30мм, сталь | 2 |
7 | 192MR-1018210 | LU018314 | OIL PIPE A ,EX | 出油管A | Трубка системы смазки | 1 |
7А | 192MR-1018200 | LU018231 | OIL PIPE ASSY | Трубка системы смазки , в сборе | 1 | |
8 | 192MR-1018103 | LU018324 | BOLT(M12×45) | 油管螺栓(M12×45) | Болт - штуцер трубки сист.смазки М12х43мм, сталь | 1 |
9 | 192MR-1160000 | LU056023 | Oil separator assembly | Маслоотделитель в сборе | 1 |

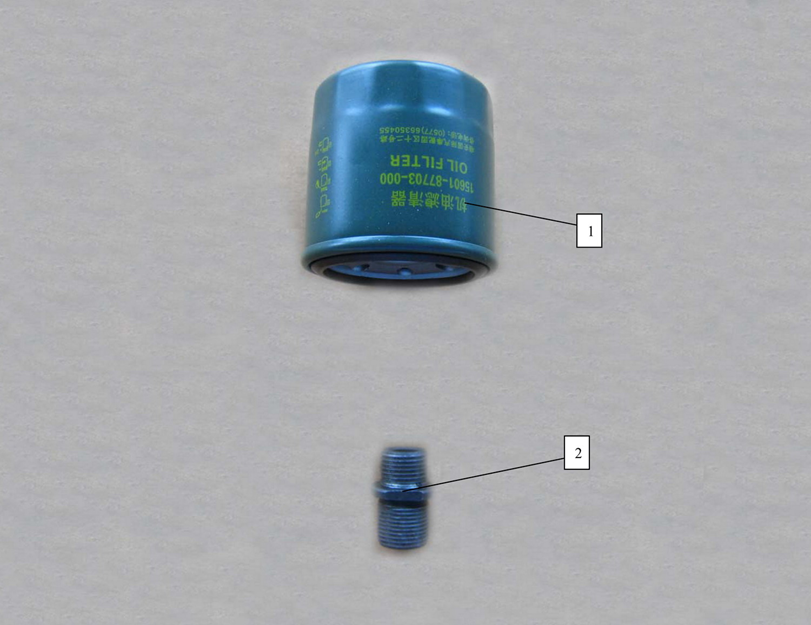

Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |
1 | 192MR-1012000 | LU017540 | OIL CLEANER | 机油滤清器 | Масляный фильтр, в сборе | 1 |
2 | 192MR-1000033 | LU017539 | JOINT,OIL CLEANER | 机油滤清器接头 | Штуцер масляного фильтра, сталь | 1 |

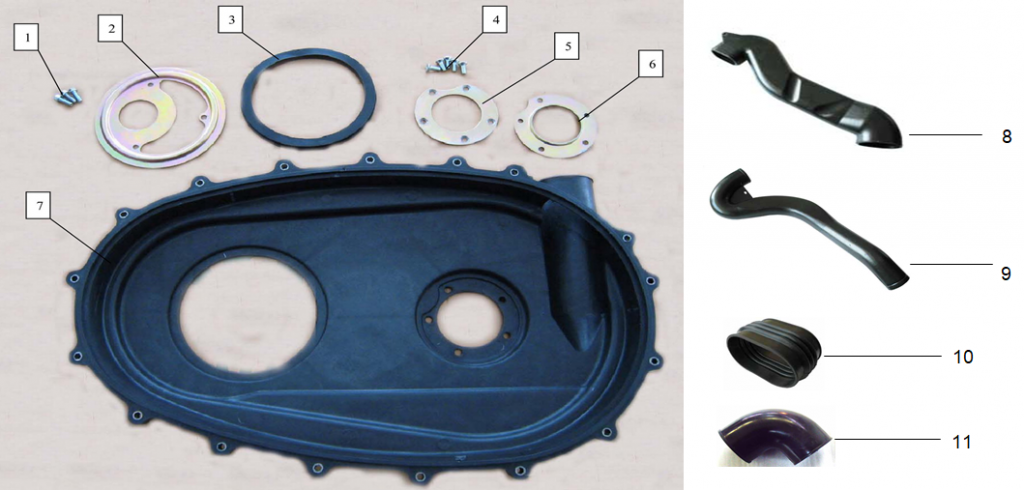

Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |
1 | GB5787-86_M6x20 | LU013797 | BOLT,FLANGE(M6×20) | 六角法兰面螺栓(M6×18) | Болт с фланцем M6х1.0х20мм , сталь | 3 |
2 | C500-1000306 | LU018242 | HOLDER | 曲轴隔板 | Пластина крепл.корпуса вариатора 1 (внутр.),сталь | 1 |
3 | C500-1000305 | LU018243 | SEAL RING | 左箱盖下体密封胶垫 | Кольцо уплотнит.корпуса вариатора, резина | 1 |
4 | GB5787-86_M6x20 | LU013797 | BOLT,FLANGE(M6×20) | 沉头十字螺钉(M6×12) | Болт с фланцем M6х1.0х20мм , сталь | 5 |
5 | C500-1000310 | LU018244 | HOLDER,SHAFT SET(UPPER) | 驱动轴隔板上 | Пластина крепл.корпуса вариатора (внешн.),сталь | 1 |
6 | C500-1000304 | LU018241 | HOLDER,SHAFT SET(UNDER) | 驱动轴隔板下 | Пластина крепл.корпуса вариатора (внутр.),сталь | 1 |
7 | C500-1000302 | LU018259 | BELT COVER BOTTOM BOARD | 左箱盖下体组件 | Корпус вариатора, пластик (17 точек крепления) | 1 |
7 | C500-1000302A | LU051937 | BELT COVER BOTTOM BOARD | 左箱盖下体组件 | Корпус вариатора, пластик (11 точек крепления) | 1 |
7 | C500-1000302B | LU058171 | BELT COVER BOTTOM BOARD | 左箱盖下体组件 | Корпус вариатора, пластик (12 точек крепления) | 1 |
8 | C500-8301032 | LN001545 | CVT-PLASTIC EXHAUST | Патрубок вентиляции вариатора, выпускной | 1 | |
9 | C500-8301033 | LN001546 | CVT-PLASTIC EXHAUST | Патрубок вентиляции вариатора, впускной | 1 | |
10 | C500-8301034 | LN001541 | EXHUAST PIPE CONNECTOR | Патрубок переходной вентиляции вариатора, резина | 1 | |
11 | 192MR-1000032 | LU018258 | AIR EXHAUST JOINT | Патрубок выходной,вентиляция вариатора,резина | 1 |
Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |
1 | P800-1502205 | LU018335 | FAN,CVT | CVT风扇 | Половина ведущего шкива, неподвижная, сталь | 1 |
2 | C500-1502201 | LU018336 | DRIVE PLATE,CVT | CVT主动盘 | Вал ведущего шкива вариатора, сталь | 1 |
3 | P800-1502250 | LU018340 | DRIVE GEAR,CVT | CVT主动轮组件 | Половина ведущего шкива, неподвижная, сталь | 1 |
4 | P800-1502203 | LU018348 | HOLDER,BELT WHEEL | 皮带轮压板 | Пластина прижимн. центробежн. мех-ма вариатора, стaль | 1 |
5 | P800-1502220 | LU018325 | WASHER,GLIDE | 滑动垫合件 | Прокладка скользящая центроб.мех-ма вариатора, пластик | 6 |
6 | P800-1502230 | LU018341 | SPACER,DRIVE | 传动套合件 | Втулка центробежного механизма вариатора, сталь | 3 |
7 | P800-1502207 | LU018343 | SHAFT,ROLLER | 滚柱轴 | Ось втулки центробежного механизма вариатора,сталь | 3 |
8 | P800-1502206 | LU018342 | WASHER,ROLLER | 滚柱垫 | Шайба центробежного механизма вариатора, сталь | 6 |
9 | P800-1502240 | LU018352 | HOLDER,SPRING | 弹簧座组件 | Крышка ведущего шкива вариатора, аллюмин.сплав | 1 |
10 | P800-1502209 | LU018351 | WASHER | 台阶垫 | Шайба опорная пружины центр.мех-ма вариатора, сталь | 1 |
11 | P800-8300104 | LU018237 | BOLT,FLANGE(M12×160) | 六角法兰面螺栓(M12×160) | Болт ведущего шкива вариатора M12х1.25х160мм, сталь | 1 |
12 | GB.T5787-86_M6x30 | LU014747 | BOLT,FLANGE(M6×30) | 六角法兰面螺栓(M6×30) | Болт с фланцем M6х1.0х30мм, сталь | 6 |
13 | P800-1502202 | LU018350 | SPRING,CVT | CVT主动轮回位弹簧 | Пружина ведущего шкива вариатора (сжатие) | 1 |
14 | C500-1502203 | LU018349 | NUT | 圆螺母 | Гайка центробежного механизма вариатора, сталь | 1 |
15 | C500-1502202 | LU018337 | CLUTCH PLATE | 皮带轮离心块 | Грузик вариатора, сталь | 3 |
16 | P800-1502208 | LU018338 | PIN | 销钉 | Штифт грузика вариатора, сталь | 3 |
17 | GB.T6187.1-2000 | LU018339 | NUT,FLANGE (M5) | 六角法兰面锁紧螺母(M5) | Гайка с фланцем ребрист.M5х0.8мм, сталь | 3 |
18 | C500-1502200 | LU018236 | FIRSTLY SHEAVE, ASSY | Шкив вариатора ведущий, в сборе | 1 |

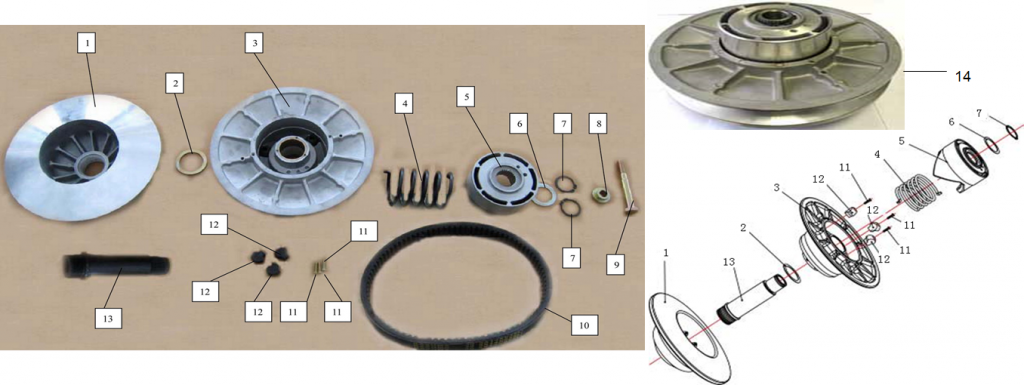

Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |
1 | P800-1502104 | LU018326 | PLATE,LEFT SIDE | 左侧板组件 | Половина шкива ведомого вала, неподвижная, сталь | 1 |
2 | C500-1502101 | LU018328 | WASHER(φ38×φ51×2) | 垫圈(φ38×φ51×2) | Шайба вала ведомого шкива вариатора 38х51х2мм, сталь | 1 |
3 | P800-1502120 | LU018329 | PLATE,RIGHT SIDE | 右侧板组件 | Половина шкива ведомого вала, подвижная, сталь | 1 |
4 | P800-1502109 | LU018332 | TORSION SPRING | 扭簧(φ5.5×φ68×97) | Пружина вариатора (сжатие) | 1 |
5 | P800-1502111 | LU018333 | CLUTCH CLAW | 离合爪 | Чашка опорная пружины вариатора, сталь | 1 |
6 | P800-1502112 | LU018334 | WASHER(φ38×φ51×2) | 垫圈(φ38×φ51×2) | Шайба 38х51х2мм, сталь | 1 |
7 | 9561-300107 | LU031149 | CIRCLIP(φ30×1) | C形挡圈(φ30×1) | Кольцо стопорное 30х1мм, сталь | 2 |
8 | P800-8300101 | LU018240 | WASHER(φ13×φ30×12) | 台阶垫(φ13×φ30×12) | Шайба ведомого шкива вариатора 13х30х12мм, сталь | 1 |
9 | C500-8301101 | LU018239 | BOLT(M10×100) | 六角头螺栓(M10×100) | Болт ведомого шкива вариатора M10х1.25х100мм, сталь | 1 |
10 | P800-1001700 | LU018234 | BELT,CVT | CVT皮带 | Ремень вариатора | 1 |
11 | P800-1502102 | LU018331 | SCREW(M4×18) | 盘头十字螺钉(M4×18) | Винт с крестообразным шлицем M4.0x0.7x18мм, сталь | 3 |
12 | P800-1502101 | LU018330 | BUFFER | 过渡球头 | Буфер шкива ведомого вала | 3 |
13 | P800-1502103 | LU018327 | SHAFT,GLIDE | 滑动轴 | Вал ведомого шкива вариатора, сталь | 1 |
14 | C500-1502100 | LU018235 | SECONDARY SHEAVE, ASSY | Шкив ведомый вариатора, в сборе |

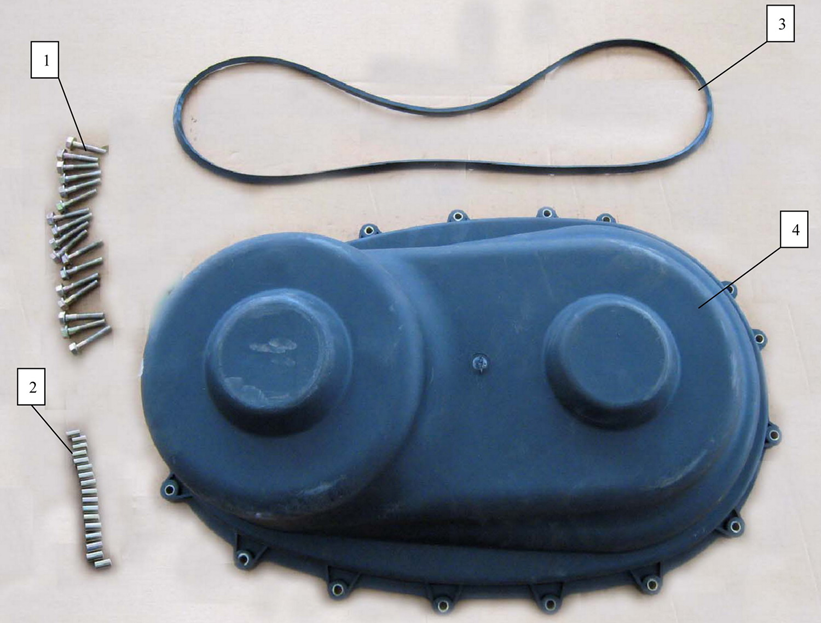

Item | Parts No. | Код 1С | Description ENGLISH | Description CHINESE | НАИМЕНОВАНИЕ | Q'TY |
1 | GB5787-86_M6x30 | LU014747 | BOLT,FLANGE(M6×30) | 六角法兰面螺栓(M6×32) | Болт с фланцем M6х1.0х30мм , сталь | 17 |
2 | 9711-071603 | LU031035 | SPACER | 衬套(φ6.5×φ8.5×16) | Втулка направляющая 6.5х8.5х16мм, сталь | 17 |
3 | C500-1000307 | LU018257 | CUSHION RUBBER,CVT COVER | 左箱盖橡胶垫 | Прокладка крышки вариатора, резина | 1 |
4 | C500-1000301 | LU018256 | BELT COVER | 左箱盖上体组件 | Крышка вариатора, пластик (17 точек крепления) | 1 |
4 | C500-1000301A | LU051936 | BELT COVER | 左箱盖上体组件 | Крышка вариатора, пластик (11 точек крепления) | 1 |
4 | C500-1000301B | KS000006 | BELT COVER | Крышка вариатора, пластик (12 точек крепления) | 1 |
