Детали двигателя 700 Hisun

Как найти запчасть?

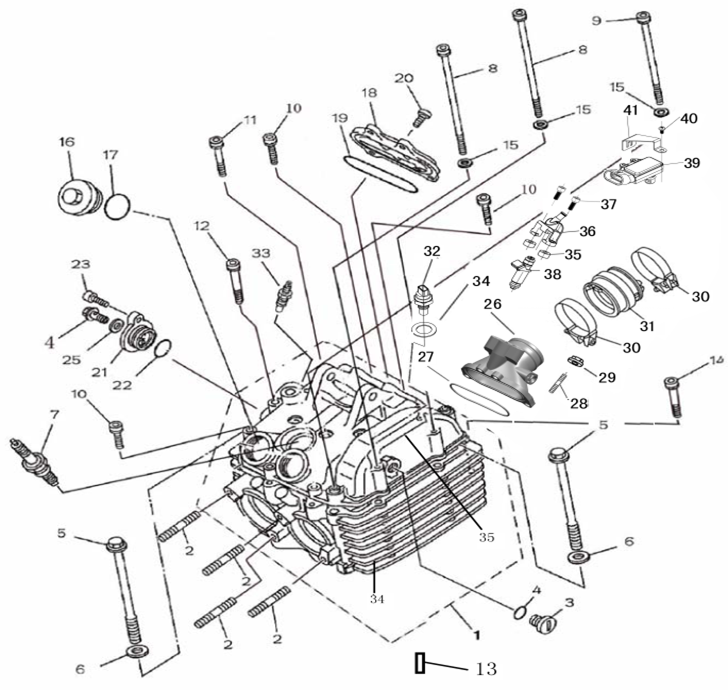

Головка блока цилиндра

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 12000-F39-0002 LU036543 Cylinder Head Assy Головка блока цилиндра (EFI) 1
2 899-8-45 LU022768   Double-Ended Bolt Stud M8×45 Шпилька M8x1.25x45мм, сталь 4
3 12371-F39-0000 LU027493 Inspection Hole Cover Винт-заглушка смотрового отверстия, сталь 1
4 91217-F39-0000 LU027492 O-Ring Gasket 13.4x2.35
Кольцо уплотнительное 13.4x2.35мм, резина
1
5 90033-F39-0000 LU027494 Bolt With Plate M9x109 Болт с фланцем M9x1.25x109мм, сталь 4
6 90601-F39-0000 LU027495 Washer 10x19x2 Шайба 10.0х19.0х2.0мм, сталь 4
7 33300-F68-0000 LU029967 Spark plug NGK DCPR8E Свеча зажигания NGK DCPR8E 1
8 70.1-6-130 LU027496 Hexagon Screw M6x130 Болт с цил.головк.и вн.шестигр. M6х1.0х130мм, сталь 2
9 70.1-6-115 LU027497 Hexagon Screw M6x115 Болт с цил.головк.и вн.шестигр. M6х1.0х115мм, сталь 1
10 70.1-6-25 LU013864 Hexagon  Screw M6×25 Болт с цил.головк.и вн.шестигр. M6х1.0х25мм, сталь 5
11 70.1-6-40 LU027498 Hexagon Screw M6x40 Болт с цил.головк.и вн.шестигр. M6х1.0х40мм, сталь 2
12 70.1-6-55 LU027500 Hexagon Screw M6x55 Болт с цил.головк.и вн.шестигр. M6х1.0х55мм, сталь 7
13 12003-F39-0000 KU140740 Locating Pin, Cylinder Head Cover Штифт направляющий головки блока цилиндров, сталь 2
14 70.1-6-50 LU027501 Hexagon Screw M6x50 Болт с цил.головк.и вн.шестигр. M6х1.0х50мм, сталь 1
15 90602-F39-0000 LU027505 Washer 6.5x11.3x1.6 Шайба 6.5х11.3х1.6мм, сталь 3
16 12362-F39-0000 LU02584 Outlet Valve Cover Крышка клапанного механизма (выпускн.клапана), алюмин.сплав 2
17 91201-F39-0000 LU027508 O-Rin Gasket 31.7x2.4 Кольцо уплотнительное 31.7х2.4мм, резина 2
18 12361-F39-0000 LU027041 Inlet Valve Cover Крышка клапанного механизма (впускн.клапана), алюмин.сплав 1
19 91202-F39-0000 LU027509 O-Ring Gasket 71.5x3 Кольцо уплотнительное 71.5х3мм, резина 1
20 70.1-6-18 LU013874 Hexagon Screw M6x20 Болт с цил.головк.и вн.шестигр. M6х1.0х20мм, сталь 4
21 12211-F39-0000 LU027088 Camshaft Cap Крышка распред.вала, алюмин.сплав 1
22 91203-F39-0000 LU020140 O-Ring 18.7x2.45 Кольцо уплотнительное 18.7х.2.45мм, резина 1
23 70.1-6-20 LU013874 Hexagon Socket  Screw M6×20 Болт с цил.головк.и вн.шестигр. M6х1.0х20мм, сталь 1
24 16674-6-14 LU014351 Hexagon Flange  Bolt M6×14 Болт с фланцем M6х1.0х14мм, сталь 1
25 90603-F39-0000 LU022767 Gasket 6.2x13x1.5 Шайба 6.2х13х1.5мм, сталь 1
26 14800-F39-0000 LU036544 Intake Pipe Assy Коллектор впускной (EFI), алюмин.сплав 1
27 91221-F39-0000 LU020991 O-RING Кольцо уплотнительное 64.4х3.1мм, резина 1
28  899-6-32 LU024038 Stud M6x32 Шпилька M6x1.0x32мм, сталь 4
29 31209-F39-0000 LU021056 NUT  FLG Гайка с фланцем M6х1.0мм, сталь 4
30 90402-F39-0000 LU027512 Clamp40-60,  Inlet Pipe Хомут 40х50мм, пластик 2
31 14801-F68-0000_ LU036044 Bent Pipe,Inlet Pipe Патрубок корпуса дроссельной заслонки (EFI), резина 1
32 36550-F68-0000 LU030036 water temperature sensor DELPHI15404280 Датчик температуры DELPHI15404280 1
33 36540-F39-0000 LU027513 WATER TEMPRATURE SENSOR Датчик температуры сист.охлаждения 1
34 90613-F68-0000 LU031031 CUPRUM WASHER(12x18x1.5) Шайба 12.3х18.0х1.5мм, медь 1
35 25160-F39-0000 LU036546 Washer 6х2 Шайба 6х2.0мм, медь 2
36 16430-F68-0000 LU030097 Seat, Fuel Injection Скоба крепления топливной форсунки 1
37  70.1-6-20 LU013874 Hexagon Screw M6x20 Болт с цил.головк.и вн.шестигр. M6х1.0х20мм, сталь 2
38 16400-F39-0000 LU036545 Fuel Injection Форсунка топливная 1
39 16723-F68-0000 LU030094 Inlet Temperature / PressureSensor Датчик давления и температуры смеси 1
40 818-4-8 LU036548 Bolt  M4x8 Винт с крестообразным шлицем M4.0х0.7х8мм, сталь 1
41 11109-F68-0000 LU036547 Pressure Plate TMAP Скоба крепления датчика давления и температуры смеси, сталь 1

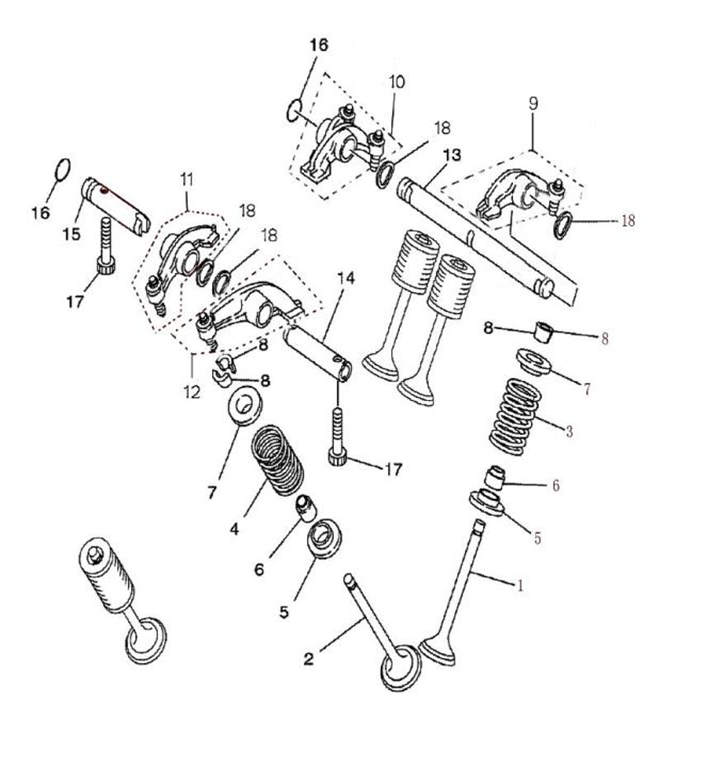

Клапана

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 14711-F39-0000 LU013293 VALVE INTAKE Клапан впускной 3
2 14721-F39-0000 LU027634 VALVE EXHAUST Клапан выпускной 2
3 14751-F39-0000 LU027635 SPRING VALVE INNER Пружина впускного клапана (сжатие) 3
4 14761-F39-0000 LU027636 SPRING VALVE OUTER Пружина выпускного клапана (сжатие) 2
5 14775-F39-0000 LU027637   SEAT VALVE SPRING Шайба опорная клапанной пружины, сталь 5
6 12209-F39-0000 LU027638 SEAL VALVE STEM Колпачок маслоотражательный, резина 5
7 14771-F39-0000 LU027639 RETAINER VALVE SPRING Тарелка пружины клапана, сталь 5
8 14781-F39-0000 LU027640 COTTER VALVE Сухарь клапана, сталь 10
9 14430-F39-0000 LU027641 INLET PIPE ROCKER ASSY Ⅰ Коромысло впускного клапана I 1
10 14440-F39-0000 LU027642 INLET PIPE ROCKER ASSYⅡ Коромысло впускного клапана II 1
11 14450-F39-0000 LU027643 OUTLET PIPE ROCKER ASSY Ⅰ Коромысло выпускного клапана I 1
12 14460-F39-0000 LU027644 OUTLET PIPE ROCKER ASSY Ⅱ Коромысло выпускного клапана II 1
13 14451-F39-0000 LU027645 SHAFT ROCKERⅠ Ось коромысла клапана I 1
14 14471-F39-0000 LU027646 SHAFT ROCKER Ⅲ Ось коромысла клапана III 1
15 14461-F39-0000 LU027647 SHAFT ROCKER Ⅱ Ось коромысла клапана II 1
16 91215-F39-0000 LU025200 O-RING 8.1×2.5 Кольцо уплотнительное 8.1x2.5мм, резина 2
17 70.1-6-20 LU013874 BOLT M6×20 Болт с цил.головк.и вн.шестигр. M6х1.0х20мм, сталь 2
18 14452-F39-0000 LU027648 WASHER Шайба волнистая оси коромысла клапана, сталь 4

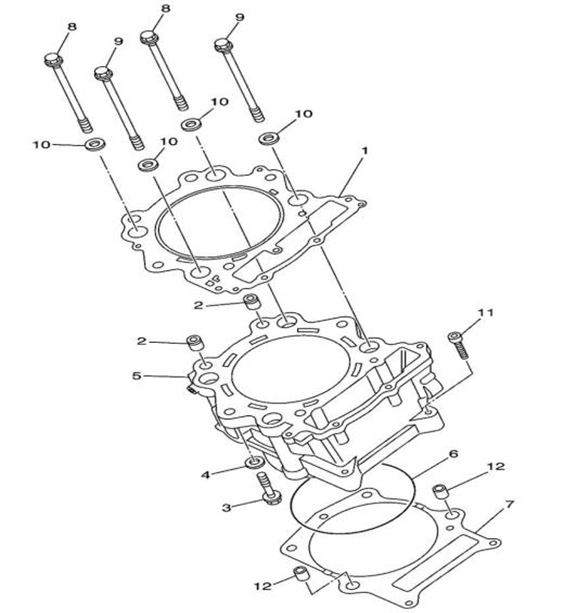

Цилиндр

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 12250-F39-0000 LU027649 GYLINDER COVER PAD Прокладка головки блока цилиндра (700сс), сталь 1
2 90805-F39-0000 LU027650 DOWEL PIN 12×15.7 Втулка направляющая 12x15,7мм, сталь 2
3 16674-9-38.5 LU027651   BOLT M9×38.5 Болт с фланцем M9х38,5мм, сталь 2
4 90601-F39-0000 LU027495 WASHER 10×19×2 Шайба 10х19х2мм, сталь 2
5 12100-F39-0000 LU027652 CYLINDER BOLDY ASSY Блок цилиндра (700сс), в сборе 1
6 91206-F39-0000 LU027653 O-RING 105.7×2.8 Кольцо уплотнительное  105.7x2.8мм, резина 1
7 12150-F39-0000 LU027654 GASKET, CYLINDER Прокладка блока цилиндра, паронит 1
8 90031-F39-0000 LU027655 BOLT M10×108.5 Болт с фланцем M10х1.25x108.5мм, сталь 2
9 90032-F39-0000 LU014117 BOLT M10×115 Болт с фланцем M10х1.25х115мм , сталь 2
10 90604-F39-0000 LU027495 WASHER 10.5×20×2.2 Шайба 10х19х2мм, сталь 4
11 70.1-6-40 LU027498 BOLT M6×40 Болт с цил.головк.и вн.шестигр. M6х1.0х40мм, сталь 2
12 90802-F39-0000 LU027656 DOWEL PIN 14×15.7 Втулка направляющая 14x15.7мм, сталь 2

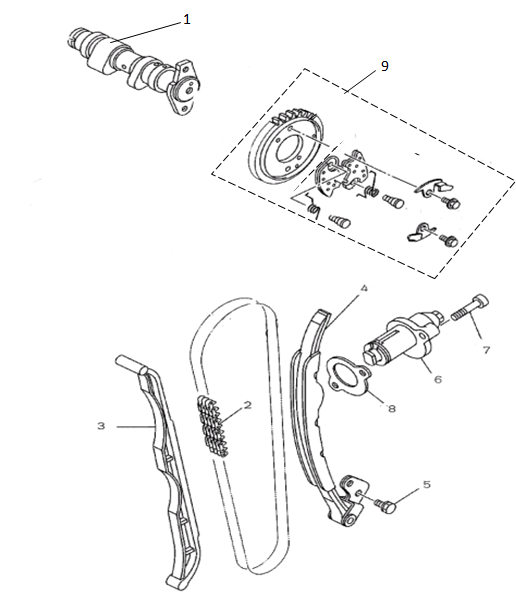

ГРМ

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 14100-F39-0000 LU027661 CAMSHAFT ASSY  Распредвал  1
2 M7-6.35-126 LU027662   CHAIN (92RH2010-126M) Цепь привода ГРМ 1
3 14630-F39-0000 LU027663 GUIDE STOPPER 1 Успокоитель цепи ГРМ 1
4 14520-F39-0000 LU022870 GUIDE STOPPER 2 Башмак натяжителя цепи ГРМ 1
5 9074.14-6-16 LU022935 BOLT Болт с шайбой M6х1.0х16мм, сталь 2
6 14500-F39-0000 LU027664 TENSIONER ASSY CAM CHAIN Натяжитель цепи ГРМ, в сборе 1
7 70.1-6-25 LU013864 BOLT M6×25 Болт с цил.головк.и вн.шестигр. M6х1.0х25мм, сталь 2
8 14508-F39-0000 LU027665 GASKET TENSIONER CASE Прокладка натяжителя цепи ГРМ, паронит 1
9 14110-F39-0000 LU027666 TIMING CHAIN WHEEL Шестерня ГРМ ведомая, в сборе 1

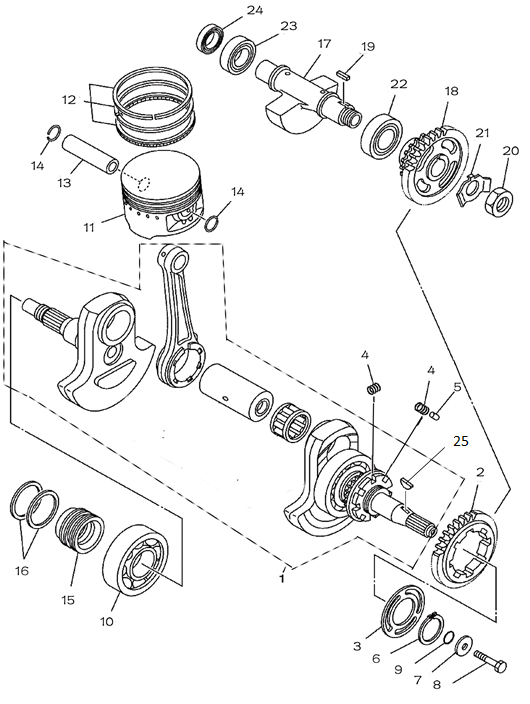

Коленвал, поршень

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 13200-F39-0000 LU027667 CRANKSHAFT ASSY Коленвал с шатуном в сборе 1
2 13304-F39-0000 LU022881   GEAR DRIVE Шестерня привода балансирного вала 1
3 13305-F39-0000 LU022882 WASHER BEARING COVER Пластина фиксирующая шестерни привода балансира 1
4 13302-F39-0000 LU022883 SPRING COMPRESSION Пружина (сжатия) шестерни привода балансирного вала 8
5 13303-F39-0000 LU022896 PIN DOWEL6×9.4 Штифт 6×9.4мм, сталь 4
6 90701-F39-0000 LU022898 CIRCLIP35 Кольцо стопорное 35×1.5мм, сталь 1
7 90618-F12-0000 LU022900 WASHER 10×30×3.2 Шайба 10×30×3.2мм, сталь 1
8 5783-10-40 LU013848 BOLT M10×40 Болт с фланцем M10х1.25х40мм , сталь 1
9 91207-F39-0000 LU022899 O-RING 16.1×3.1 Кольцо уплотнительное 16.1×3.1мм, резина 1
10 276-6307 LU017537 BEARING6307 Подшипник шариковый радиальный 6307 35х80х21мм 1
11 13101-F39-0000 LU027668 PISTON  Поршень (700сс) 1
12 13120-F39-0000 LU027669 PISTON RING COMP Кольца поршневые (700сс) , комплект 1
13 13111-F39-0000 LU027670 PISTON PIN Палец поршневой 1
14 91301-F39-0000 LU027671 CIRCLIP Кольцо стопорное поршневого пальца, сталь 2
15 13401-F39-0000 LU022887 SEAL RING SHEATH Втулка распорная коленвала двигателя, сталь 1
16 13402-F39-0000 LU022889 SEAL CRANK Кольцо уплотнительное 2
17 13300-F39-0000 LU027672 WEIGHT 1 Вал с балансиром, в сборе 1
18 13320-F39-0000 LU022891 BALANCER WEIGHT GEAR COMP. Шестерня балансирного вала 1
19 1095-5-12.4 LU022894 KEY STRAIGHT B5×12.4 Шпонка балансирного вала 5×12.4мм, сталь 1
20 6172.1-18-1 LU022897 NUT M18×1 Гайка M18х1.0мм, сталь 1
21 13321-F39-0000 LU022892 WASHER, LOCK Шайба стопорная шестерни балансирного вала, сталь 1
22 276-6305 LU014666 Bearing6305Φ25×Φ62×17 Подшипник шариковый радиальный 6305 26х62х17мм 1
23 276-6304R LU018290 BEARING6304R Подшипник шариковый радиальный 6304 20х52х15мм 1
24 91101-F39-0000 LU022895 OIL SEAL 20×30×7 Сальник 20×30×7мм 1
25 13201-F39-0000 LU022893 semicircle key Шпонка коленвала, сталь 1

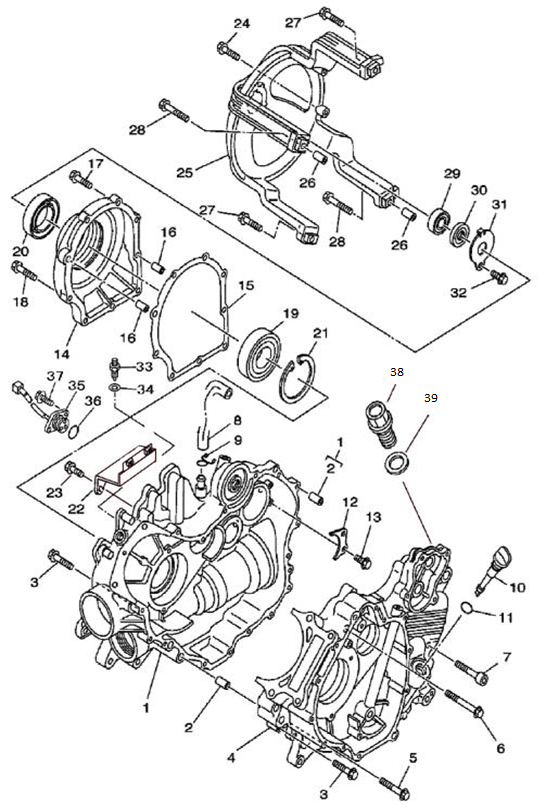

Картер двигателя

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 11200-F39-0000 LU022902 CRANKCASE ASSY Картер двигателя, правая половина, алюмин.сплав 1
2 90803-F11-0000 LU022916   DOWEL PIN 10×15.7 Втулка направляющая 10×15.7мм, сталь 2
3 16674-6-30 LU014747 BOLT M6×30 Болт с фланцем M6х1.0х30мм, сталь 12
4 11100-F39-0000 LU022903 CRANKCASE ASSY Картер двигателя, левая половина, алюмин.сплав 1
5 16674-6-40 LU014133 BOLT M6×40 Болт с фланцем M6х1.0х40/20мм , сталь 2
6 5789-6-55 LU022919 BOLT M6×55 Болт с фланцем M6х1.0х55мм , сталь 1
7 70.1-8-40 LU021504 BOLT M8×40 Болт с цил.головк.и вн.шестигр.M8х1.25х40мм, сталь 3
8 91202-058-0000 LU022904 PIPE BREATHER 1 Трубка дренажная картера двигателя, резина 1
9 91503-058-0000 LU022905 CLIP Хомут дренажной трубки картера двигателя, сталь 1
10 15651-F39-0000 LU022906 PLUG OIL LEVEL Щуп уровня масла, пластик 1
11 91216-F39-0000 LU030081 O-RING 20×2.3 Кольцо уплотнительное 20x2.3мм, резина 1
12 11111-F39-0000 LU022907 PLATE BEARING COVER Пластина - фиксатор подшипника, сталь 1
13 16674-6-14 LU014351 BOLT M6×14 Болт с фланцем M6х1.0х14мм, сталь 2
14 21240-F39-0000 LU022908 HOUSING BEARING 1 Корпус подшипника коленвала двигателя, алюмин.сплав 1
15 21241-F39-0000 LU022909 GASKET CARBURETOR COVER 2 Прокладка корпуса подшипника коленвала двигателя, паронит 1
16 90801-F39-0000 LU014588 DOWEL PIN 10×16 Втулка направляющая 10x16мм, сталь 2
17 16674-6-30 LU014747 BOLT M6×30 Болт с фланцем M6х1.0х30мм, сталь 7
18 16674-6-40 LU014133 BOLT M6×40 Болт с фланцем M6х1.0х40/20мм , сталь 2
19 276-16010 LU022928 BEARING16010 Подшипник шариковый радиальный 16010 50х80х10мм 1
20 91102-F39-0000 LU022931 OIL SEAL35×65×8 Сальник 35×65×9мм 1
21 90704-F39-0000 LU022933 CIRCLIP 80 Кольцо стопорное (внутр.) 80мм, сталь 1
22 17115-F39-0000 LU022910 BRACKET Кронштейн крепления выхлопной трубы 1
23 16674-6-16 LU013751 bolt M6×16 Болт с фланцем M6х1.0х16мм , сталь 2
24 16674-6-20 LU013797 BOLT M6×20 Болт с фланцем M6х1.0х20мм , сталь 2
25 11330-F39-0000 LU022911 HOUSING, BEARING Корпус подшипника вариатора, алюмин.сплав 1
26 90801-F39-0000 LU014588 DOWEL PIN 10×16 Втулка направляющая 10x16мм, сталь 2
27 16674-6-30 LU014747 BOLT M6×30 Болт с фланцем M6х1.0х30мм, сталь 2
28 5789-6-40 LU014133 BOLT M6×40 Болт с фланцем M6х1.0х40/20мм, сталь 2
29 276-6201Z LU015768 BEARING6201Z Подшипник шариковый радиальный 6201 Z  12х32х10мм 1
30 91101-F12-0000 LU022932 OIL SEAL 12×32×6 Сальник 12×32×6мм 1
31 11331-F12-0000 LU022912 PLATE BEARING COVER Пластина фиксирующая сальника вариатора, сталь 1
32 16674-6-12 LU014743 BOLT M6×12 Болт с фланцем M6х1.0х12мм, сталь 1
33 37180-F12-0000 LU022913 GEAR SWITCH Переключатель положения передач (механич.) 1
34 90603-F12-0000 LU022934 WASHER 10×16×1 Шайба 10×16×1мм, сталь 1
35 37120-F39-0000 LU022914 GEAR SHOW ASSY Датчик включенной передачи 1
36 91208-F39-0000 LU022923 O-RING 29.6×2.4 Кольцо уплотнительное 29.6×2.4мм, резина 1
37 9074.14-6-16 LU022935 BOLT M6×16 Болт с шайбой M6х1.0х16мм, сталь 2
38 43610-F39-0000 LU022711 PARKING STATION BOLT  Болт направляющий рычага блокировки коробки передач 1
39 90609-F39-0000 LU022534 WASHET 14×20×1.5 Шайба 14х20х1.5мм, медь 1

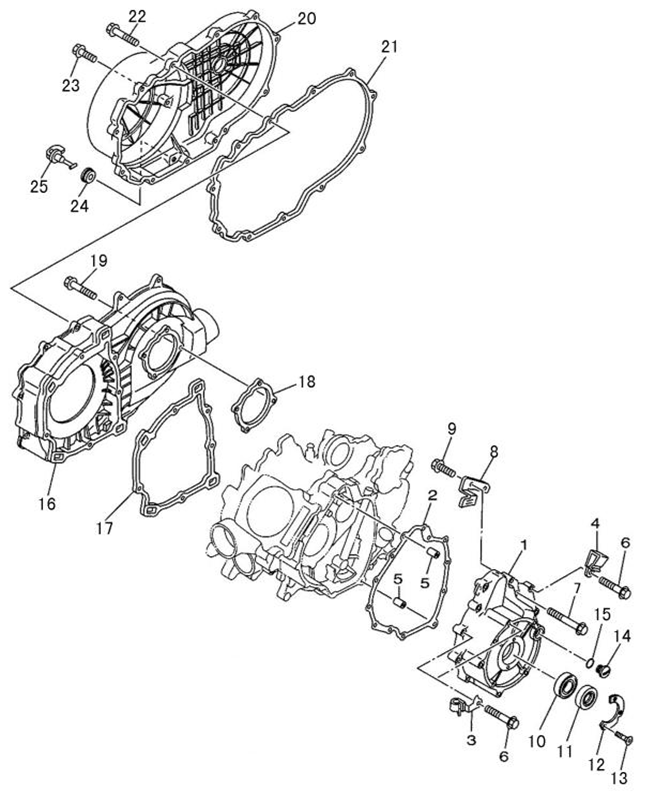

Крышка вариатора, двигателя

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 11321-F39-0000 LU022937 COVER CRANKCASE 1 Корпус магнето, алюмин.сплав 1
2 11323-F39-0000 LU022938 GASKET CRANKCASE COVER 1 Прокладка корпуса магнето, паронит 1
3 91501-F39-0000 LU022940 Clamp I Хомут крепления шланга к корпусу магнето, сталь 1
4 91601-F39-0000 LU022942   Clip I Хомут крепления эл.проводки к корпусу магнето, сталь 1
5 90803-F11-0000 LU022916 PIN DOWEL Втулка направляющая 10×15.7мм, сталь 2
6 16674-6-30 LU014747 BOLT M6×30 Болт с фланцем M6х1.0х30мм, сталь 9
7 16674-6-40 LU014133 BOLT M6×40 Болт с фланцем M6х1.0х40/20мм , сталь 4
8 11322-F39-0000 LU022946 PLATE Фиксатор эл.провода корпуса магнето, сталь 1
9 16674-6-14 LU014351 BOLT M6×14 Болт с фланцем M6х1.0х14мм, сталь 2
10 276-60/28 LU022965 BEARING60/28 Подшипник шариковый радиальный NSK 60/28 1
11 91103-F12-0000 LU022929 OIL SEAL 28×52×8.2 Сальник 28×52×8.2мм 1
12 11324-F11-0000 LU022948 WASHER THRUST Пластина фиксирующая сальника корпуса магнето, сталь 1
13 819.1-5-16 LU022981 SCREW M5×16 Винт с крест.шлиц. потайн.головк.M5x0.8x16мм,сталь 2
14 11325-F19-0000 LU022949 HAND HOLE COVER Заглушка смотр.отверстия корпуса магнето, алюмин.сплав 1
15 91209-F39-0000 LU027693 O-RING 13.4×2.35 Кольцо уплотнительное 13.4×2.35мм, резина 1
16 11450-F39-0000 LU022967 COVER CRANKCASE 2 blank,blank,blank,blank
Корпус вариатора, пластик
1
17 11411-F39-0000 LU022970 CLUTCH CRANKCASE CUSHION Ⅰ Прокладка уплотнительная корпуса вариатора I 1
18 11412-F39-0000 LU022971 CLUTCH CRANKCASE CUSHION Ⅱ Прокладка уплотнительная корпуса вариатора II 1
19 16674-6-30 LU014747 BOLT M6×30 Болт с фланцем M6х1.0х30/20мм, сталь 7
20 11400-F39-0000 LU022973 COVER CRANKCASE 3 Крышка вариатора, пластик 1
21 11413-F39-0000 LU022975 CLUTCH CRANKCASE CUSHION  Прокладка крышки вариатора, резина 1
22 16674-6-25 LU013763 BOLT M6×25 Болт с фланцем M6х1.0х25/16мм (оцинков.), сталь 12
23 16674-6-16 LU013751 BOLT M6×16 Болт с фланцем M6х1.0х16мм, сталь 2
24 11403-F12-0000 LU027694 GROMMET Втулка крышки вариатора, резина 1
25 11404-F12-0000 LU027695 PLUG DRAIN Заглушка крышки вариатора 1

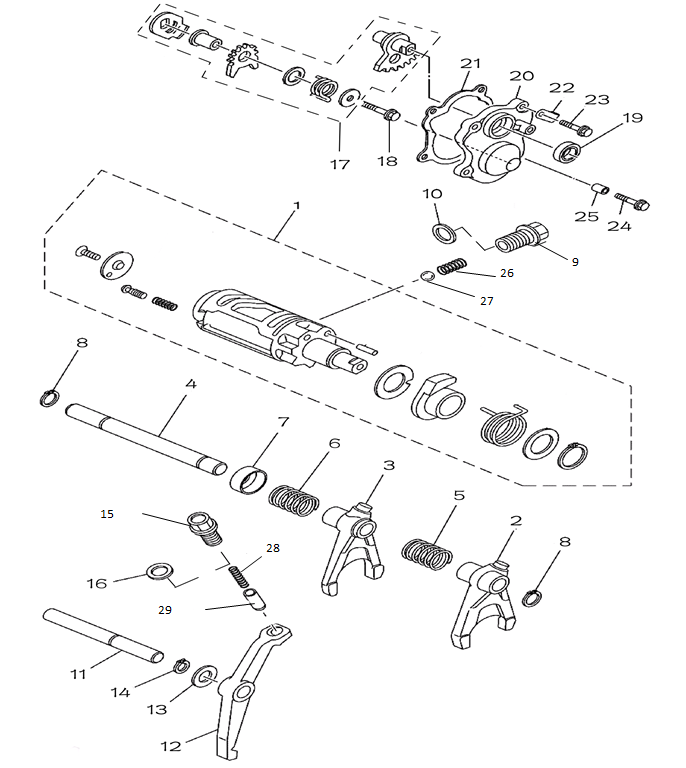

Механизм переключения передач

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 23200-F39-0000 LU022685 SHIFT CAM ASSY Барабан механизма переключения передач, в сборе 1
2 23101-F39-0000 LU022699   R FORK Вилка мех-ма переключения передач (задняя передача) 1
3 23102-F39-0000 LU022700 HL FORK Вилка мех-ма переключения передач (повышен./пониженная передача) 1
4 23103-F39-0000 LU022701 FORK SHAFT  Ось вилки механизма переключения передач 1
5 23104-F39-0000 LU022702 SPRING COMPRESSION Пружина вилки мех-ма перекл.передач (задняя передача) 1
6 23105-F39-0000 LU022703 SPRING COMPRESSION Пружина вилки мех-ма перекл.передач (повышен./пониженная передача) 1
7 23106-F39-0000 LU022704 CAP SPRING Чашка пружины мех-ма переключения передач, сталь 1
8 90702-F39-0000 LU014572 CIRCLIP 12 Кольцо стопорное 12мм, сталь 2
9 23300-F39-0000 LU022705 GEAR STATION BOLT  Болт направляющий мех-ма переключения передач, в сборе 1
10 90617-F39-0000 LU014764 GASKET 14×22×1 Шайба 14.2x22x1.0мм, сталь 1
11 43601-F39-0000 LU022709 SHAFT, SHIFTER Ось рычага блокировки коробки передач 1
12 43602-F39-0000 LU022710 LEVER, STOPPER Рычаг блокировки коробки передач 1
13 90608-F39-0000 LU022722 WASHER 12.3×20×1 Шайба 12.3х20х1.0мм, сталь 1
14 90702-F39-0000 LU014572 CIRCLIP 12 Кольцо стопорное 12мм, сталь 1
15 43610-F39-0000 LU022711 PARKING STATION BOLT  Болт направляющий рычага блокировки коробки передач 1
16 90609-F39-0000 LU022534 Gasket 14×20×1.5 Шайба 14×20×1.5мм, медь 1
17 23340-F39-0000 LU022712 GEAR ROCKER MAIN/SIDE GEAR COMP Шестерни мех-ма переключения передач, ведущая и ведомая, комплект 1
18 5789-6-35 LU014236 Hexagon Flange Bolt M6×35 Болт с фланцем M6х1.0х35мм , сталь 1
19 91111-F12-0000 LU022720 OIL SEAL15×25×5 Сальник 15×25×5мм 1
20 23311-F39-0000 LU022713 GEAR ROCKER SIDE COVER Крышка боковая мех-ма переключения передач, алюмин.сплав 1
21 23312-F39-0000 LU022714 GEAR ROCKER SIDE COVER CUSHION Прокладка боковой крышки мех-ма переключения передач, паронит 1
22 91602-F39-0000 LU022719 CLIP Ⅱ Хомут крепления эл.проводки, сталь 1
23 16674-6-20 LU013797 BOLT M6×20 Болт с фланцем M6х1.0х20мм , сталь 3
24 16674-6-30 LU014747 BOLT M6×30 Болт с фланцем M6х1.0х30мм, сталь 1
25 90803-F39-0000 LU022718 Locating Pin 8x11.7 Втулка направляющая 8x11.7мм, сталь 1
26 23301-F39-0000 LU022716 GEAR STATION BOLT SPRING  Пружина (сжатия) направляющего болта механизма переключения передач 1
27 23302-F39-0000 LU022717 GEAR STATION BOLT BALL  Шарик направляющего болта механизма переключения передач, сталь 1
28 43611-F39-0000 LU027692 PARKING STATION BOLT SPRING Пружина (сжатия) рычага блокировки коробки передач 1
29 43612-F39-0000 LU032754 PARKING STATION BOLT PIN Шток рычага блокировки коробки передач 1

Шестерни механизма переключения передач

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 22211-F39-0000 LU022982 Main Shaft Вал ведущий, коробки передач 1
2 276-6203 LU018095 Bearing 6203 Подшипник шариковый радиальный 6203 17х40х12мм 1
3 276-6006C3 LU022985 Bearing 6006C3 Подшипник шариковый радиальный 6006C3 30х55х13мм 2
4 22203-F12-0000 LU022989   Bushing 26×42×14.7 Втулка проставочная коробки передач 26×42×14.7мм, сталь 1
5 91218-F39-0000 LU022988 O-Ring 26.1×2.4 Кольцо уплотнительное 26.1×2.4мм, резина 1
6 91104-F12-0000 LU022987 Oil Seal 42×55×8 Сальник 42×55×8мм 1
7 22220-F39-0000 LU022983 Middle Shaft Comp Вал промежуточный коробки передач, в сборе 1
8 276-6202 LU016230 Bearing 6202 Подшипник шариковый радиальный 6202 15х35х11мм 1
9 276-6203DLA8 LU022986 Bearing 6203Dla8 Подшипник шариковый радиальный 6203 Dla8  17х40х12мм 1
10 M9-9.525-34 LU022990 Tooth Chain Цепь привода коробки передач, роликовая 1
11 22400-F39-0000 LU022984 X-Output Shaft  Вал ведомый, коробки передач 1
12 276-6305 LU014666 BEARING6305 Подшипник шариковый радиальный 6305 26х62х17мм 1

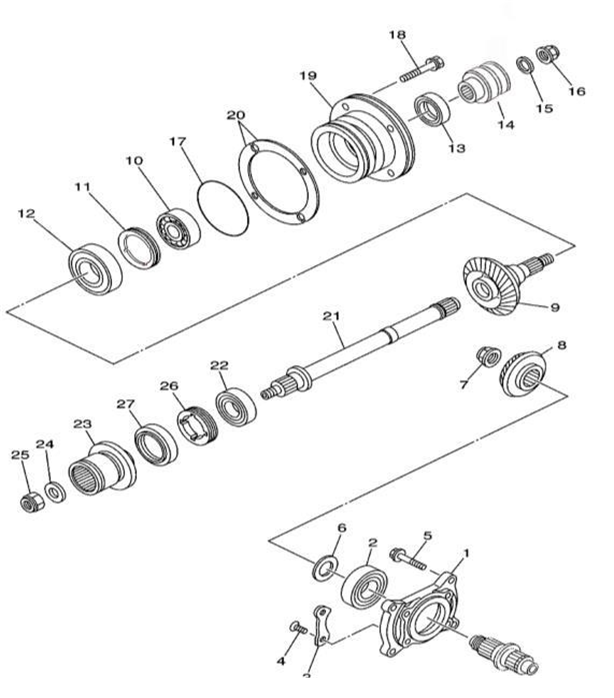

Главная передача

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 22140-F39-0000 LU023007 Bearing Housing- X-Output Shaft Фланец с обоймой подшипника выходного вала коробки передач 1
2 276-6305 LU014666   Bearing 6305 Подшипник шариковый радиальный 6305 26х62х17мм 1
3 22142-F12-0000 LU023008 Bearing Press Plate 1 Фиксатор подшипника коробки передач, сталь 2
4 819.2-8-24 LU023012 Screw M8×24 Винт с крестообразным шлицем М8х1.25х24мм, сталь 4
5 30.08.5789 LU017495 Hexagon Flange Bolt M8×30 Болт с фланцем M8х1.25х30мм , сталь 4
6 90606-F39-0001 LU020403 Washer 26×38×0.1 Шайба регулир.конич.шестерни выходного вала 26×38×0.1мм, сталь 1
6 90606-F39-0002 LU020409 Washer 26×38×0.15 Шайба регулир.конич.шестерни выходного вала  26×38×0.15мм, сталь 1
6 90606-F39-0003 LU020410 Washer 26×38×0.2 Шайба регулир.конич.шестерни выходного вала 26×38×0.2мм, сталь 1
6 90606-F39-0004 LU020411 Washer  26×38×0.4 Шайба регулир.конич.шестерни выходного вала  26×38×0.4мм, сталь 1
6 90606-F39-0005 LU020412 Washer  26×38×0.5 Шайба регулир.конич.шестерни выходного вала 26×38×0.5мм, сталь 1
6 90606-F39-0006 LU020413 Washer 26×38×0.3 Шайба регулир.конич.шестерни выходного вала 26×38×0.3мм, сталь 1
6 90606-F39-0007 LN001374 Washer 26×38×0.7 Шайба регулир.конич.шестерни выходного вала 26×38×0.7мм, сталь 1
7 6172.1-22-00 LU023019 Nut M22 Гайка конической шестерни выходного вала М22, сталь 1
8 22141-F39-0000 LU023004 Axle Drive Bevel Gear Шестерня коническая выходного вала, ведущая 1
9 22150-F39-0000 LU023005 Axle Driven Bevel Gear Шестерня коническая выходного вала, ведомая 1
10 276-6207 LU018291 Bearing 6207 Подшипник шариковый радиальный 6207 35х72х17мм 1
11 22158-F39-0000 LU023006 Lock Ring M60 Кольцо запорное выходного вала коробки передач М60x1.5мм, сталь 1
12 276-63-22 LU022991 Bearing 63/22 Подшипник шариковый радиальный 63/22  22х56х16мм 1
13 91106-F12-0000 LU022992 Oil Seal 30×46×8 Сальник 30х46х8мм 1
14 22191-F39-0000 LU020360 FWD Coupling (39 teeth) Муфта шлицевая выходного вала главной передачи, задняя 1
15 90607-F39-0000 LU023020 Washer 16.5×28×4 Шайба 16.5×28×4мм, сталь 1
16 90301-F39-0000 LU018900 blank,blank,blank,blank,blank,blank,blank,blank
Self-Lock Nut M16
blank,blank,blank,blankГайка самоконтрящаяся M16х1.0мм, сталь 1
17 91201-F11-0000 LU022776 O-Ring Gasket 88x2.8 Кольцо уплотнительное 88.0x2.8мм, резина 1
18 9074.14-8-30 LU023022 Bolt M8×30 Болт M8х1.25х30мм , сталь 4
19 22151-F39-0000 LU023011 Bearing Seat- Y-Output Shaft Фланец с обоймой подшипника выходного вала, задний,аллюм.сплав 1
20 22152-F39-0000 LU027696 WASHER 26×38×(0.10~0.60) Прокладки регулир.конич.шестерни выходного вала 26х38х0.10-0.60м сталь 2
20 22152-F39-0001 LU022994 Adjusting Gasket 0.1-Toper Gear Interval Прокладка регулир.конич.шестерни выходного вала  0.1мм, сталь 1
20 22152-F39-0002 LU022995 Adjusting Gasket 0.15-Toper Gear Interval Прокладка регулир.конич.шестерни выходного вала 0.15мм, сталь 1
20 22152-F39-0003 LU022996 Adjusting Gasket 0.2-Toper Gear Interval Прокладка регулир.конич.шестерни выходного вала 0.2мм, сталь 1
20 22152-F39-0004 LU022997 Adjusting Gasket 0.3-Toper Gear Interval Прокладка регулир.конич.шестерни выходного вала 0.3мм, сталь 1
20 22152-F39-0005 LU022998 Adjusting Gasket 0.4-Toper Gear Interval Прокладка регулир.конич.шестерни выходного вала 0.4мм, сталь 1
20 22152-F39-0006 LU022999 Adjusting Gasket 0.5-Toper Gear Interval Прокладка регулир.конич.шестерни выходного вала 0.5мм, сталь 1
20 22152-F39-0007 LU023000 Adjusting Gasket 0.6-Toper Gear Interval Прокладка регулир.конич.шестерни выходного вала 0.6мм, сталь 1
21 22156-F39-0000 LU023001 Y-Output Shaft Вал выходной главной передачи 1
22 276-6205 LU014579 Bearing 6205 Подшипник шариковый радиальный 6205 25х52х15мм 1
23 22193-F39-0000 LU025203 Rear Drive Shaft Муфта шлицевая заднего приводного вала 1
24 90618-F39-0000 LU025204 Washer 14.2x32x5 Шайба 14.2x32x5мм, сталь 1
25 90301-F12-0000 LU016483 Self-Locking Nut M14  Гайка самоконтрящаяся М14х1.5, сталь 1
26 22159-F12-0000 LU023003 Lock Ring M55 Кольцо запорное выходного вала коробки передач М55мм, сталь 1
27 91103-F39-0000 LU022993 Oil Seal 44×60×7 Сальник 44×60×7мм 1

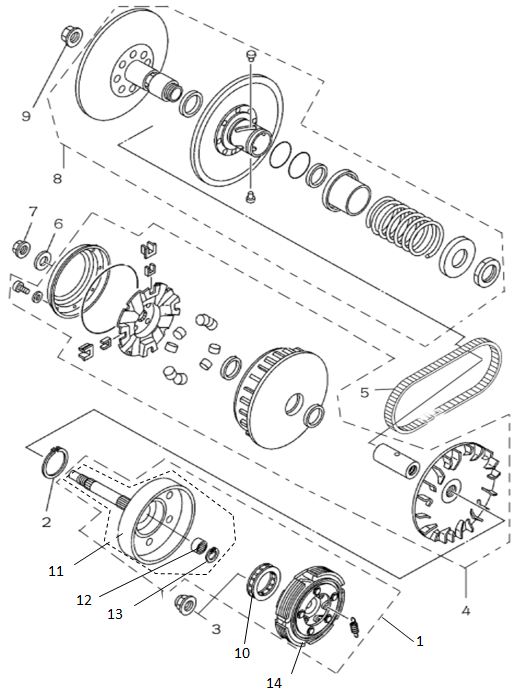

Вариатор

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 21200-F39-0000 LU022723 Primary Clutch  Сцепление, в сборе 1
2 90705-F39-0000 LU022731 Circlip 52 Кольцо стопорное 52мм, сталь 1
3 6172.1-22-1 LU022755 Nut M22 Гайка с фланцем M22х1.0мм, сталь 1
4 21300-F39-0000 LU022724 Cvt Primary Clutch  Шкив ведущий вариатора, в сборе 1
4 90700-F39-0000 LU020211 Cvt Primary Clutch  Шкив ведущий вариатора, в сборе 1
5 25300-F39-0000 LU022730   Double-Sided Tooth Belt Ремень вариатора 1
6 90610-F12-0000 LN001356 Gasket 20×35×3.2 Шайба 20×35×3.2мм, сталь 1
7 6172.1-16-1 LU022750 Nut M16×1 Гайка с фланцем М16×1.0мм, сталь 2
8 21400-F39-0000 LU022725 Cvt Secondary Clutch Comp Шкив ведомый вариатора, в сборе  1
8 90600-F39-0000 LU020212 Cvt Secondary Clutch Comp Шкив ведомый вариатора, в сборе  1
9 6172.1-16-1 LU022750 Nut M16×1 Гайка с фланцем М16×1.0мм, сталь 1
10 21220-F39-0000 LU022729 One-Way Clutch Муфта обгонная барабана сцепления 1
11 21210-F39-0000 LU022728 Outer Clutch Барабан сцепления, сталь 1
12 21212-F39-0000 LU022748 Bearing Hk1812 Подшипник роликовый игольчатый HK1816 18х24х12мм 1
13 90706-F39-0000 LU022727 Ring Кольцо стопорное барабана сцепления, сталь 1
14 21230-F39-0000 LU022726 Brake Shoe Диск сцепления, в сборе 1

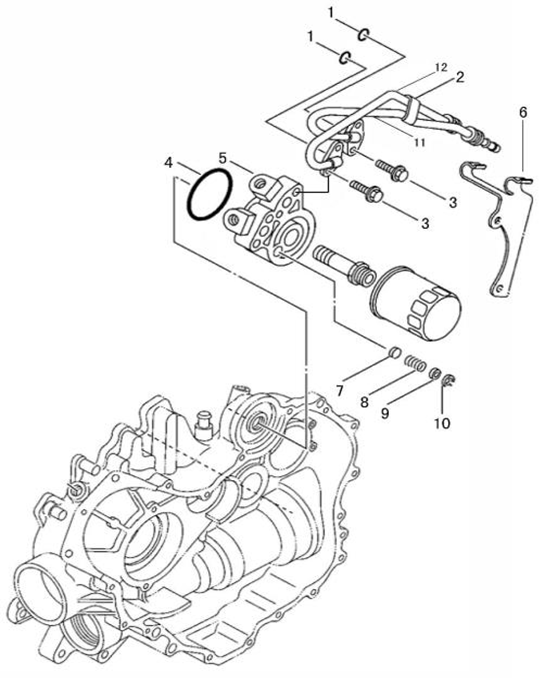

Трубопроводы масляной системы

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 91223-F39-0000 LU025222 O-Ring Gasket 11x2 Кольцо уплотнительное 11.0x2.0мм, резина 2
2 15311-F39-0000 LU025212 Clamp- Oil Tube Скоба крепления масляных трубопроводов, сталь 1
3 16674-6-16 LU013751 HEX WASHER FACE BOLT Болт с фланцем M6х1.0х16мм , сталь 4
4 91222-F39-0000 LU025223   O-Ring 56.7x3.2 Кольцо уплотнительное 56.7x3.2мм, резина 1
5 15205-F39-0000 LU027697 Filter Base Фланец крепления масляного фильтра, алюмин.сплав 1
6 15310-F39-0000 LU025214 Oil Tube Bracket Кронштейн крепления масляных трубопроводов, сталь 1
7 90619-F39-0000 LU025215 Al Washer 10x2 Клапан масляного фильтра 10x2мм, алюмин.сплав 1
8 15363-F39-0000 LU025216 One Way Valve Spring  0.8x19x7.9 Пружина клапана масляного фильтра 0.8x19x7.9мм (сжатие) 1
9 90620-F39-0000 LU025217 Circlip 6x11x1.5 Шайба 6x11x1.5мм, сталь 1
10 15365-F39-0000 LU014572 CIRCLIP,C TYPE Кольцо стопорное 12мм, сталь 1
11 15309-F39-0000 LU025218 Oil Pipe Iv Трубопровод масляного фильтра входной 1
12 15308-F39-0000 LU025219 Out-Let Tube V Трубопровод масляного фильтра выходной 1

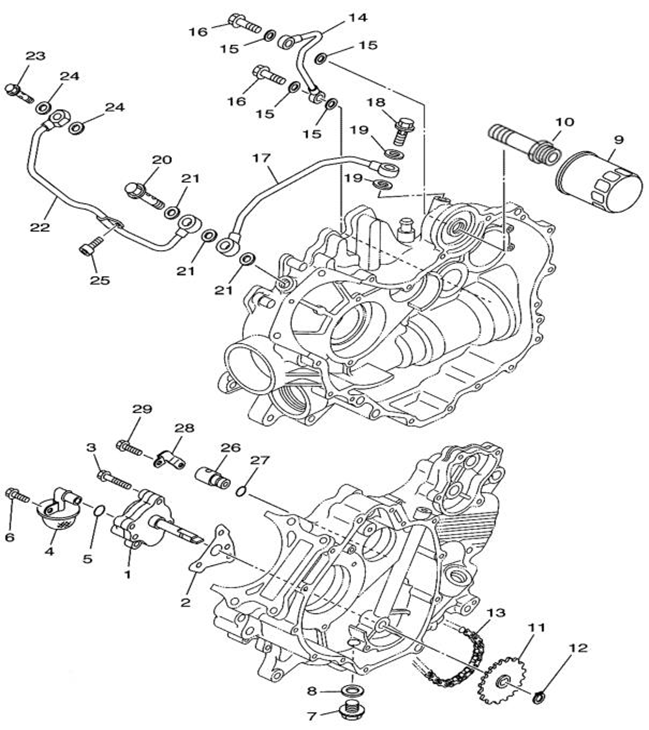

Масляный насос

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 15100-F39-0000 LU022666 Oil Pump Assy Насос масляный, в сборе 1
2 15101-F39-0000 LU022667   Gasket- Oil Pump  Прокладка масляного насоса, паронит 1
3 16674-6-40 LU014133 Hexagon Flange Bolt- M6×40 Болт с фланцем M6х1.0х40/20мм , сталь 3
4 15300-F39-0000 LU022668 Oil Filter Net Фильтр-сетка моторного масла 1
5 91210-F39-0000 LU022669 O-Ring 14×2.3 Кольцо уплотнительное 14.0х2.3мм, резина 1
6 16674-6-14 LU014351 Hexagon Flange  Bolt M6×14 Болт с фланцем M6х1.0х14мм, сталь 1
7 GB/T 5789-1986 LU022657 Oil Outlet Bolt M14x16 Болт-пробка для слива масла М14×1.5x16мм, сталь 1
8 90612-F39-0000 LU022658 Gasket Шайба болта - пробки для слива масла 14×22×1мм, медь 1
9 15200-F39-0000 LU022660 Oil Filter Assy Фильтр масляный, в сборе 1
9 15200-F39-0001 LU019280 ELEMENT ASSY OIL CLEANER Фильтр масляный 1
9 192MR-1012000 LU017540 oil filter Фильтр маслянный 1
10 15201-F39-0000 LU022662 Oil Filter Connector Штуцер масляного фильтра, сталь 1
11 15202-F39-0000 LU022664 Driven Sproket Wheel-Oil Pump Звездочка ведомая привода масляного насоса 1
12 90703-F39-0000 LU022681 Circlip 11 Кольцо стопорное 11мм, сталь 1
13 04CH-70 LU022665 Oil Pump Chain  Цепь привода масляного насоса 1
14 15301-F39-0000 LU022679 Oil Tube I Трубка маслопровода I 1
15 90613-F39-0000 LU022658 WASHET 8.4×15×2 Шайба 8.4×15×2.0мм, медь 4
16 15304-F39-0000 LU022678 Oil Tube Bolt ⅠM8×20 Болт маслопровода I М8×20мм, сталь 2
17 15302-F39-0000 LU022677 Oil Tube Ii Трубка маслопровода II 1
18 15305-F39-0000 LU022676 Bolt Ⅱ M14×28.5 Болт маслопровода II М14×28.5мм, сталь 1
19 90609-F39-0000 LU022534 Gasket 14×20×1.5 Шайба 14×20×1.5мм, медь 2
20 15307-F39-0000 LU022675 Bolt Ⅳ M14×50 Болт маслопровода IV М14×50мм, сталь 1
21 90609-F39-0000 LU022534 Gasket 14×20×1.5 Шайба 14×20×1.5мм, медь 2
22 15303-F39-0000 LU022674 Oil Tube Iii Трубка маслопровода III 1
23 15306-F39-0000 LU022673 Oil Tube Bolt Ⅲ M10×21 Болт маслопровода III М10×21мм, сталь 1
24 90614-F39-0000 LU022680 Gasket 10×16.2×1.2 Шайба 10×16.2×1.2мм, медь 2
25 70.1-6-12 LU022682 Hexagon Socket Screw M6×12 Болт с цил.головк.и вн.шестигр. M6х1.0х12мм, сталь 1
26 15360-F39-0000 LU022672 One-Way Valve Assy Обратный клапан масляной системы, в сборе 1
27 91211-F39-0000 LU022670 O-Ring 10×2.45 Кольцо уплотнительное 10х2.45 мм,  резина 1
28 15361-F39-0000 LU022671 Press Plate Фиксатор обратного клапана масляной системы, сталь 1
29 16674-6-12 LU014743 Hexagon Flange Bolt M6×12 Болт с фланцем M6х1.0х12мм, сталь 2
  18611-115-0000 LU053852 Oil&air sEPArator Трубка рециркуляции выхлопных газов 11х15х100мм 1
  16574-107-0000 LU053853 Rubber tube Ⅲφ10.5×φ16-S Трубка резиновая Ⅲφ10.5×φ16-S 1
  17120-104-0000 LU053851 Oil&air sEPArator Воздухоотделитель 1

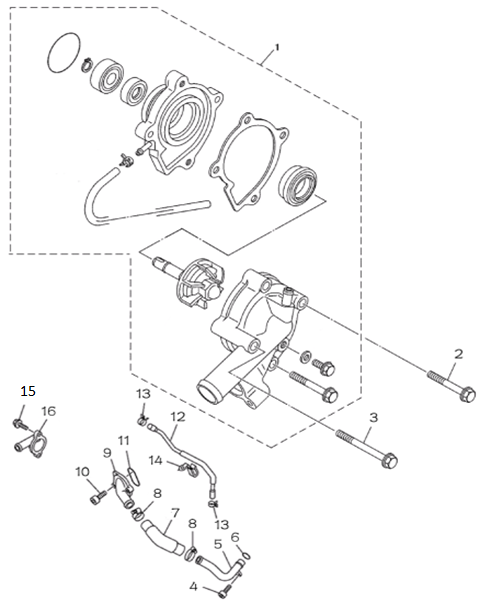

Водяной насос

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 19700-F39-0000 LU022575 Water Pump Assy Насос системы охлаждения, в сборе 1
2 16674-6-45 LU022577 Hexagon Flange Bolt M6×45 Болт с фланцем M6х1.0х45мм, сталь 1
3 16674-6-65 LU015531   Hexagon Flange Bolt M6×65 Болт с фланцем M6х1.0х65мм , сталь 1
4 70.1-6-10 LU021950 Hexagon Cylinderal Bolt M6×10 Болт с цил.головк.и вн.шестигр. M6х1.0х10мм, сталь 1
5 19272-F39-0000 LU021247 Water Tube Ii Трубка системы охлаждения II 1
6 91213-F39-0000 LU022578 O-Seal Ring 20.7×2.6 Кольцо уплотнительное 20.7×2.6 мм, резина 1
7 19273-F39-0000 LU022580 Water Tube Iii Шланг системы охлаждения III, резина 1
8 90405-F39-0000 LU022581 Water Tuber Clip Хомут шланга системы охлаждения, сталь 2
9 19210-F39-0000 LU022582 Inlet Connector Of Cylinder Штуцер цилиндра системы охлаждения, впускной 1
10 70.1-6-20 LU013874 Hexagon Socket  Screw M6×20 Болт с цил.головк.и вн.шестигр. M6х1.0х20мм, сталь 2
11 91214-F39-0000 LU022579 O-Seal Ring 33.4×2.4 Кольцо уплотнительное 33.4×2.4 мм, резина 1
12 19271-F39-0000 LU022583 Water Tube I Шланг системы охлаждения I 1
13 90404-F39-0000 LU022584 Clip Iiφ11 Хомут шланга системы охлаждения 11мм, сталь 2
14 91502-F39-0000 LU022585 Pipe Clip Ii Хомут шланга системы охлаждения II, сталь 1
15 16674-6-20 LU013797 Hexagon Flange Bolt M6×20 Болт с фланцем M6х1.0х20мм , сталь 2
16 19410-F39-0000 LU022586 Thermostat Cover Крышка термостата, алюмин.сплав 1

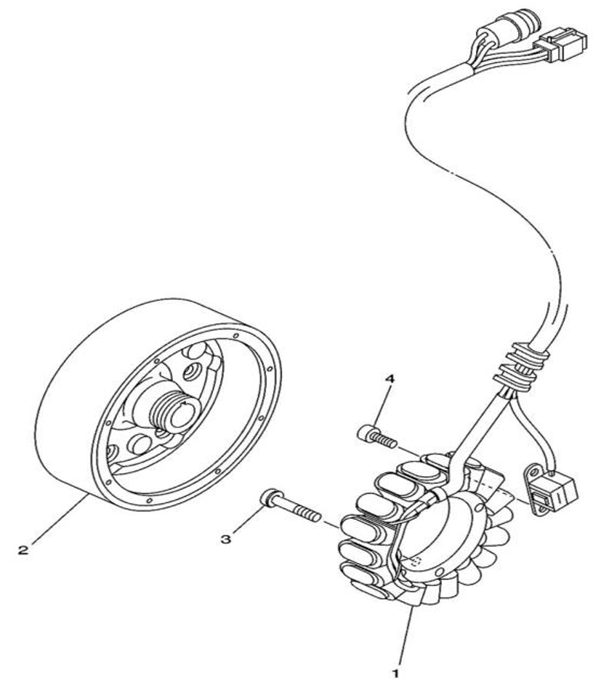

Магнето

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 31100-F39-0002 LU036955 Stator Assy Статор магнето (EFI), в сборе 1
2 31101-F39-0002 LU036957   Rotor Assy Ротор магнето (EFI), в сборе 1
3 9074.5-6-30 LU016625 Bolt M6×30 Болт M6х1.0х30мм, сталь 3
4 70.1-5-12 LU022589 Hexagon Socket Screw M5×12 Болт с цил.головк.и вн.шестигр. M5х0.8х12мм, сталь 2
  S1000-058-0000 LU028823 Magneto-drawn device Съемник магнето

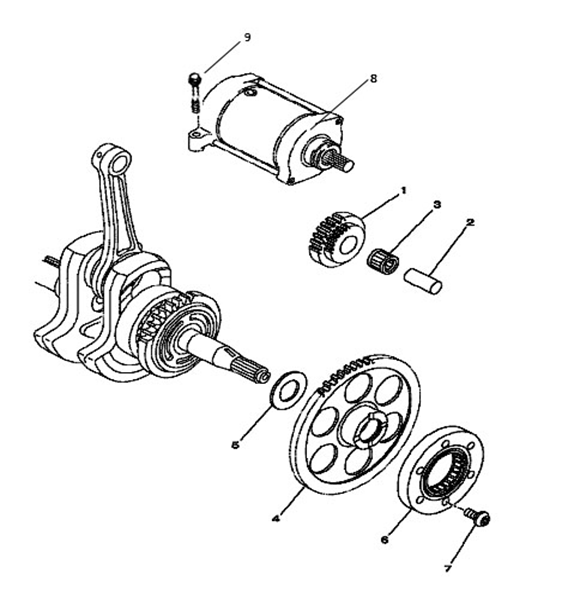

Стартер, обгонная муфта

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 31220-F39-0000 LU022597 Dual Gear Шестерня сдвоенная стартера 1
2 31230-F39-0000 LU022598 Dual Gear Shaft Ось сдвоенной шестерни стартера 1
3 31250-F39-0000 LU022601   Bearing Kbk121618 Подшипник роликовый игольчатый KBK121618 12x16x18мм, сталь 1
4 31240-F39-0000 LU022596 Gear With Plate Type Шестерня стартера, ведомая 1
5 90615-F39-0000 LU022594 Washer 25×39×1 Шайба 25х39х1.0мм, сталь 1
6 31100-F11-0000 LU022600 One-Way Assy Муфта обгонная стартера, в сборе 1
7 70.1-8-16 LU022595 Hexagon Socket Screw M8×16 Винт с цил.головк.и вн.шестигр.M8х1.25х16мм, сталь 3
8 31200-F39-0000 LU022599 Starting Motor Assy Стартер, в сборе 1
9 16674-6-30 LU014747 HEX WASHER FACE BOLT Болт с фланцем M6х1.0х30мм, сталь 2

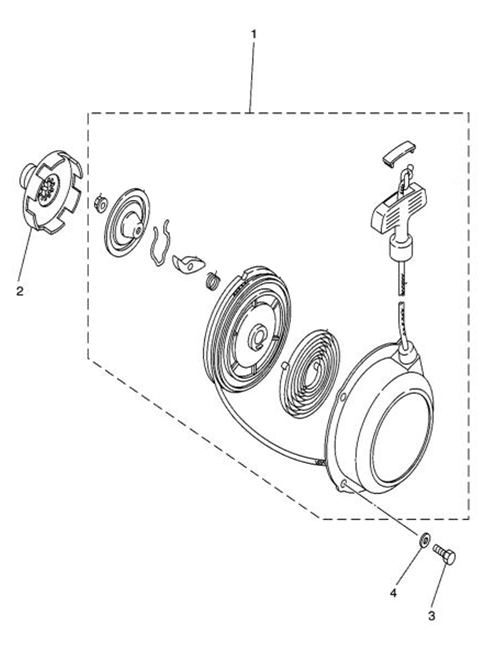

Ручной стартер

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity
1 24400-F12-0000 LU022654   Pull Starting Comp Стартер ручной, в сборе 1
1 24400-F12-0000B LU053624 Rubber Plug For Hand pull starter assy Стартер ручной, в сборе 1
2 24410-F12-0000 LU022655 Driven Gear-Starting Motor Шестерня храповая ручного стартера, ведомая 1
3 9074.14-6-14 LU022656 Bolt M6×14 Болт M6х1.0х14мм, сталь 4
4 95-6-00 LU015609 Washer B6 Шайба 6мм, сталь 4

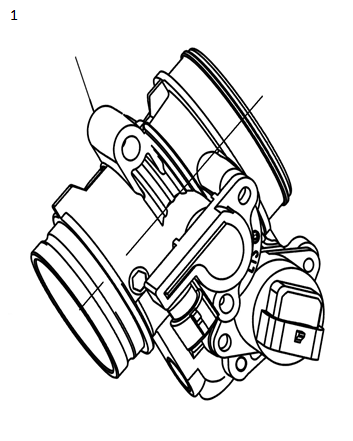

Корпус дроссельной заслонки (EFI)

Item Part no Код 1С Description ENGLISH НАИМЕНОВАНИЕ  Quantity

1
16100-F39-0002 LU036959   Ducting, Dampers Корпус дроссельной заслонки (EFI) 1
