Как найти запчасть? (видео урок)

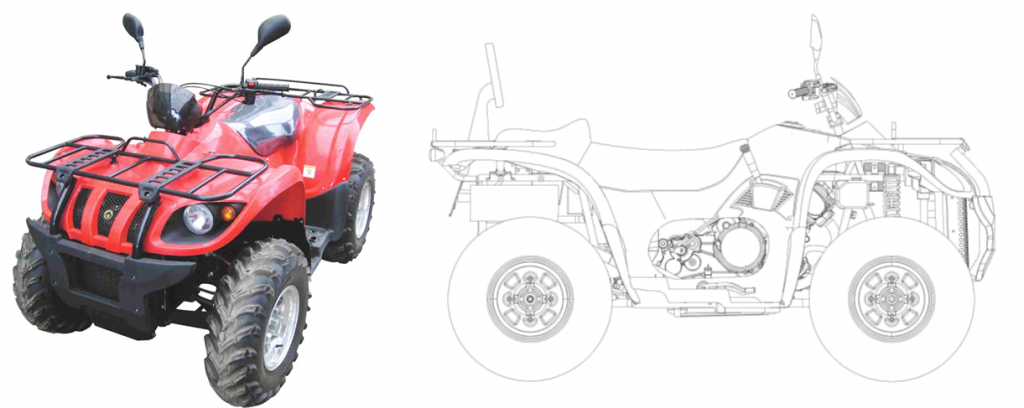

Excel версию деталировки по квадроциклу ATV 500 Kazuma\GT вы можете скачать тут

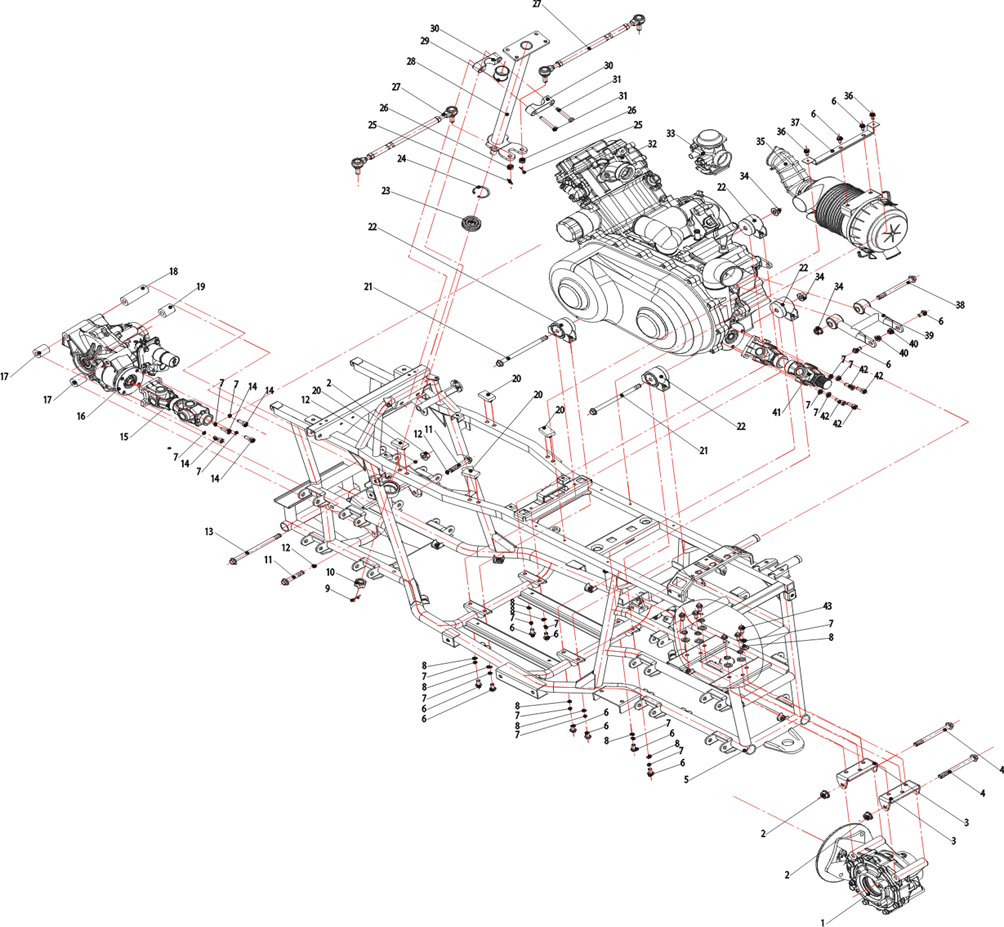

- СБОРКА 001
| No | Part no | Код 1С | Description | НАИМЕНОВАНИЕ | Qty | Remark |
| 1 | P660-2400600 | LU018099 | REAR BRIDGE ASSY | Редуктор заднего моста, в сборе | 1 | |
| 1 | C500-2400600 | LU018804 | REAR DIFF. ASSY | Редуктор задний в сборе | 1 | |
| 2 | GB6187-86_M10x1,25 | LU014082 | ALL-MEATL HEXAGONAL FLANGE LOCKING NUT M10x1,25 | Гайка самоконтрящаяся M10х1.25мм, сталь | 2 | |
| 3 | C500-2401110 | LU018100 | REAR BRIDGE MOUNTING BOARD ASSY | Кронштейн крепления редуктора заднего моста, сталь | 2 | |
| 4 | GB5787-86_M10x1.25x120 | LU018062 | HEXAGONAL FLANGE BOLT M10x1.25x120 | Болт с фланцем M10х1.25х120мм, сталь | 2 | |
| C500-2400601 | LU018462 | BRAKE DISC | Диск тормозной задний, сталь | 1 | ||
| 5 | C500-2801000 | LU018101 | FRAME ASSY | Рама мотовездехода STELS ATV 500 К (оригинальная лебедка 2500) | 1 | ATV 500 К (оригинальная лебедка 2500) |
| 5 | C500-2801000_ | LU045726 | FRAME ASSY | Рама мотовездехода STELS ATV 500 K (лебедка RM2000) | 1 | ATV 500 K (лебедка RM2000) |
| 5 | C500BJ-2801000 | LU032541 | FRAME ASSY | Рама мотовездехода STELS ATV 500 GT(ориг.лебедка) | 1 | ATV 500 GT(ориг.лебедка) |
| 5 | C500BJ-2801000_ | LN001547 | FRAME ASSY | Рама мотовездехода STELS ATV 500 GT (лебедка RM2000) | 1 | ATV 500 GT (лебедка RM2000) |
| 6 | GB5787-86_M8x20 | LU016395 | HEXAGONAL FLANGE BOLT M8x20 | Болт с фланцем M8х1.25х20мм, сталь | 12 | |
| 7 | GB93-87_8 | LU016401 | SPRING WASHER 8 | Шайба пружинная 8мм, сталь | 22 | |
| 8 | GB5286-86_68x616x1.6 | LU018420 | FLAT GASKET 68x616x1.6 | Шайба 8х16х1.6мм, сталь | 14 | |
| 9 | GB91-86_4x40 | LU018091 | SPLIT PIN 4x40 | Шплинт 4х40, сталь | 1 | |
| 10 | GB9459-88_M16x1.5 | LU018094 | HEXAGONAL SLOTTED THIN NUT M16x1.5 | Гайка корончатая M16х1.5мм, сталь | 1 | |
| 11 | GB5787-86_M10x1.25x55 | LU018063 | HEXAGONAL FLANGE BOLT M10x1.25x55 | Болт с фланцем M10х1.25х55мм, сталь | 1 | |
| 12 | GB93-87_10 | LU017400 | SPRING WASHER 10 | Шайба пружинная 10мм, сталь | 3 | |
| 13 | GB5787-86_M10x1.25x220 | LU018064 | HEXAGONAL FLANGE BOLT M10x1.25x220 | Болт с фланцем M10х1.25х220мм, сталь | 1 | |
| 14 | GB70-85_M8x25 | LU014078 | INNER HEXAGONAL CYLINDER SCREW M8x25 | Болт с цил.головк.и вн.шестигр.M8х1.25х25мм, сталь | 4 | |
| 15 | C500-2203200 | LU018102 | FRONT DRIVING SHAFT ASSY | Вал карданный передний, в сборе | 1 | ATV500K |
| 15 | C500B-2203200 | LU027283 | FRONT DRIVING SHAFT ASSY | Вал карданный передний, в сборе | 1 | ATV500GT |
| 16 | P660-2300500 | LU018103 | FRONT BRIDGE ASSY | Редуктор переднего моста, в сборе | 1 | |
| 17 | C500-2311202 | LU018104 | SHAFT SLEEVE 2 | Втулка проставочная редуктора передн.моста 2,сталь | 2 | |
| 18 | C500-2311203 | LU018105 | SHAFT SLEEVE 1 | Втулка проставочная редуктора передн.моста 1,сталь | 1 | |
| 19 | C500-2311201 | LU018106 | SHAFT SLEEVE | Втулка проставочная редуктора передн.моста 3,сталь | 1 | |
| 20 | C500-8301011 | LU018107 | OIL TANK CUSHION BLOCK | Прокладка демпфирующая бензобака, резина | 4 | |
| 21 | GB5787-86_M10x1.25x240 | LU018065 | HEXAGONAL FLANGE BOLT M10x1.25x240 | Болт с фланцем M10х1.25х240мм, сталь | 2 | |
| 22 | C500-1001010 | LU018108 | ENGINE FIXED HUB ASSY | Кронштейн крепления двигателя | 4 | |
| 23 | GB.T276-94_6203 | LU018095 | DEEP GROOVE BALL BEARING 60000 TYPE 6203 | Подшипник шариковый радиальный 6203 17х40х12мм | 1 | |
| 23 | GB/T276-1994 | LN000004 | BEARING 6203ZZ | Подшипник шариковый радиальный 6203 2RS 17х40х12мм | 1 | |
| 24 | GB893.1-86_40 | LU018096 | A TYPE HOLE USED RETAINER RING 40 | Кольцо стопорное 40мм, сталь | 1 | |
| 25 | GB91-2000_2x25 | LU018097 | SPLIT PIN 2x25 | Шплинт 2х25мм, сталь | 2 | |
| 26 | GB.T6181-86 | LU014083 | I TYPE HEXAGONAL SLOTTED THIN NUT M12x1.25 | Гайка корончатая M12х1.25х10мм, сталь | 2 | |
| 27 | C500-3303200 | LU018109 | STEERING LINKAGE ASSY | Тяга рулевая, в сборе | 2 | |
| C500-3303120L | LU018549 | TIE ROD END LH | Наконечник рулевой тяги левый | 2 | ||
| C500-3303110R | LU018551 | TIE ROD END RH | Наконечник рулевой тяги правый | 2 | ||
| 28 | C500-3404100 | LU018110 | DIRECTION SHAFT ASSY | Рулевая колонка | 1 | |
| 29 | C250-3404104 | LU018111 | STEERING YOKE INNER BUSH | Втулка проставочная рулевой колонки, сталь | 1 | |
| C500-3404104 | LU018111 | STEERING YOKE INNER BUSH | Втулка проставочная рулевой колонки, сталь | 1 | ||
| 30 | C250-3404103 | LU018112 | DIRECTION BEARING | Кронштейн крепления рулевой колонки верхний, пластик | 2 | |
| 31 | GB.T5780-86_M8x65 | LU014738 | HEXAGONAL HEAD BOLT M8x65 | Болт с фланцем M8х1.25х65/30мм, сталь | 2 | |
| 32 | 192MR-1000000 | LU018113 | ENGINE ASSY | Двиг.внутр.сгорания с искр.зажиганием, 498см3 | 1 | |
| 33 | 192MR-1001600 | LU018118 | CARBURETOR COMPLETE | Карбюратор однокамерный, поплавкового типа | 1 | |
| C500-8302500 | LU021697 | CHOKE VALVE | Заслонка воздушная (вторичный впуск воздуха) | 1 | ||
| C500-8302025 | LU021708 | SECOND INTAKE PIPE | Патрубок вторичного впуска воздуха 11х17х250мм, резина | 1 | ||
| C500-8302008 | LU021496 | IDLE ADJUSTMENT PLATE | Пластина установочная регулировки холостого хода, сталь | 1 | ATV500K | |
| C500B-8302008 | LU027313 | IDLE ADJUSTMENT PLATE | Пластина установочная регулировки холостого хода, сталь | 1 | ATV500GT | |
| C500-1000160 | LU021668 | INTAKE MANIFOLD PLUG | Заглушка впускного коллектора, резина | 1 | ||
| 34 | GB6187-86_M12x1,25 | LU018129 | ALL-MEATL HEXAGONAL FLANGE LOCKING NUT M12x1,25 | Гайка с фланцем самоконтр.M12х1.25мм, сталь | 3 | |
| 35 | 192MR-1501000 | LU018115 | AIR FILTER ASSY | Фильтр воздушный в сборе | 1 | |
| 192MR-1501100 | LU018559 | AIR CLEANER TRAPS | Элемент фильтрующий возд. фильтра | 1 | ||
| C500-8301035 | LN001540 | AIR FILTER ELBOW | Патрубок впускной угловой воздушного фильтра | 1 | ||
| 36 | GB5787-86_M6x12 | LU013750 | HEXAGONAL FLANGE BOLT M6x12 | Болт с фланцем M6х1.0х12мм, сталь | 2 | |
| 37 | C500-2801037 | LU018116 | AIR FILTER LIFTING PLATE | Кронштейн крепления воздушного фильтра, сталь | 1 | |
| 38 | GB5787-86_M12x1.25x140 | LU018066 | HEXAGONAL FLANGE BOLT M12x1.25x140 | Болт с фланцем M12х1.25х140мм, сталь | 1 | |
| 39 | C500-1001020 | LU018117 | ENGINE MOUNTING RACK | Кронштейн крепления двигателя, сталь | 1 | ATV500K |
| 39 | C500B-1001020 | LU027288 | ENGINE MOUNTING RACK ASSY | Кронштейн крепления двигателя, в сборе | 1 | ATV500GT |
| 40 | GB6187-86_M8 | LU013785 | ALL-METAL HEXAGONAL FLANGE NUT M8 | Гайка самоконтрящаяся M8х1.25, сталь | 2 | |
| 41 | C500-2204100 | LU018114 | REAR DRIVING SHAFT ASSY | Вал карданный задний, в сборе | 1 | ATV500K |
| 41 | C500B-2204100 | LU027282 | REAR DRIVING SHAFT ASSY | Вал карданный задний, в сборе | 1 | ATV500GT |
| 42 | GB70-85_M8x25 | LU014078 | INNER HEXAGONAL CYLINDER SCREW M8x25 | Болт с цил.головк.и вн.шестигр.M8х1.25х25мм, сталь | 4 | |
| 43 | GB5787-86_M8x25 | LU016400 | HEXAGONAL FLANGE BOLT M8x25 | Болт с фланцем M8х1.25х25мм, сталь | 6 |

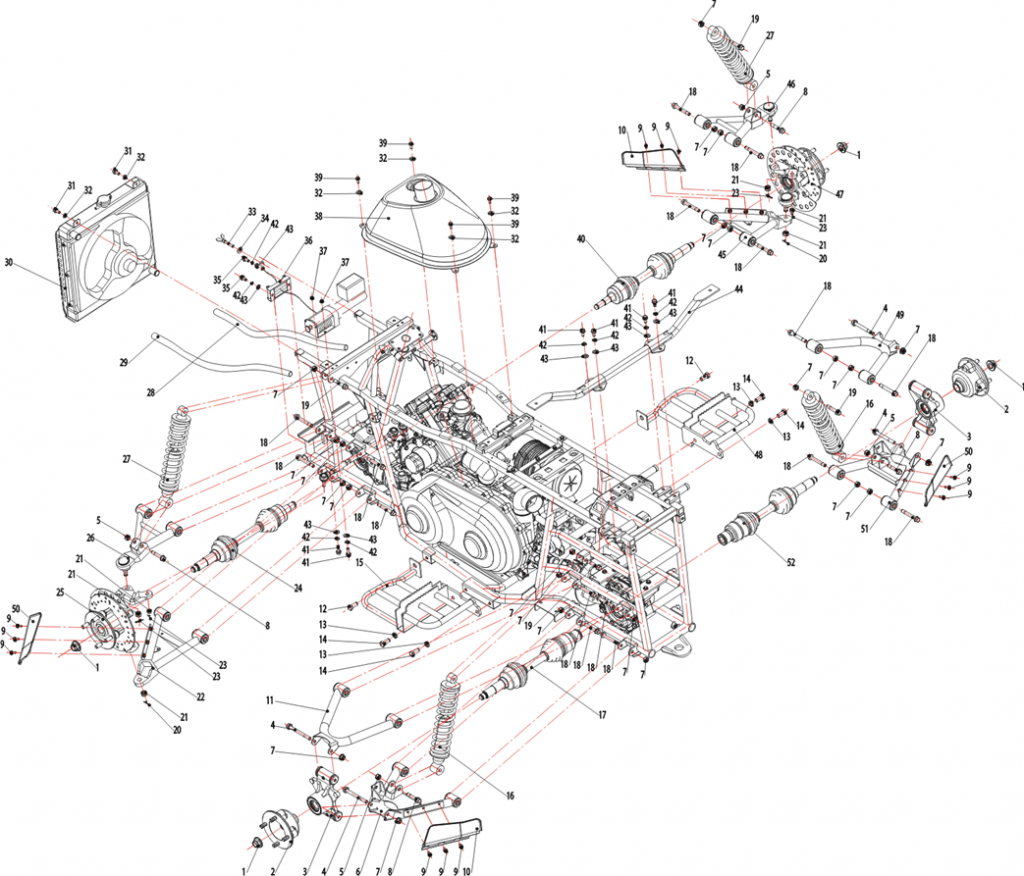

- СБОРКА 002
| No | Part no | Код 1С | Description | НАИМЕНОВАНИЕ | Qty | Remark |
| 1 | C500-2304105 | LU018123 | NUT | Гайка ступицы колеса, сталь | 4 | |
| 2 | C500-3104105 | LU018521 | REAR WHEEL HUB | Фланец крепления задн.диска (стального) | 2 | стальной диск |
| 2 | C500-3104105B | LU018522 | REAR WHEEL HUB | Фланец крепления заднего алюмин.диска, в сборе | 2 | алюмин.диск |
| 3 | C500-3104101 | LU016927 | REAR WHEEL HUB BEARING | Cтупица заднего колеса | 2 | |
| 3 | C500-3104100 | LU018517 | BRACKET MOUNT-REAR WHEEL | Ступица заднего колеса в сборе | 2 | |
| 3 | C500-3104120 | LN001537 | REAR WHEEL BEARING ASSY | Ступица заднего колеса в сборе (с прессмасленками) | 2 | |
| 4 | GB.T6674-1986_M10x1.25x100 | LU018128 | HEXAGONAL FLANGE BOLT THICK ROD M10x1.25x100 | Болт с фланцем M10х1.25х100мм, сталь | 4 | |
| 5 | GB.T6187.2-2000_M12x1.25 | LU018129 | ALL-METAL HEXAGONAL FLANGE LOCKING NUT M12x1.25 | Гайка с фланцем самоконтр.M12х1.25мм, сталь | 4 | |
| 6 | C500-2911200 | LU017588 | REAR LEFT SUSPENSION DOWN | Рычаг задней подвески левый, нижний | 1 | |
| 7 | GB.T6187.2-2000_M10x1.25 | LU018130 | ALL-METAL HEXAGONAL FLANGE LOCKING NUT M10x1.25 | Гайка с фланцем самоконтр.M10х1.25мм, сталь | 24 | |
| 8 | GB5787-86_M12x1.25x50 | LU018067 | HEXAGONAL FLANGE BOLT 12x1.25x50 | Болт с фланцем M12х1.25х50мм, сталь | 4 | |
| 9 | GB818-1985_M6x16 | LU018131 | LARGE FLAT HEAD STAINLESS STEEL NUT M6x16 | Винт с крест.шлицем широк.шляп. M6х1.0х16 мм,сталь | 12 | |
| 10 | C500-2901401 | LU018126 | RIGHT SUSPENSION BAFFLE | Щиток защитный рычага подвески правый передний, левый задний | 2 | |
| 11 | C500-2911100 | LU017593 | REAR LEFT SUSPENSION UP | Рычаг задней подвески левый, верхний, в сборе | 1 | |
| 12 | GB5787-86_M10x1.25x16 | LU018068 | HEXAGONAL FLANGE BOLT M10x1.25x16 | Болт с фланцем M10х1.25х16мм, сталь | 2 | |
| 13 | GB93-87_10 | LU017400 | SPRING WASHER 10 | Шайба пружинная 10мм, сталь | 4 | |
| 14 | GB5787-86_M10x1.25x25 | LU013969 | HEXAGONAL FLANGE BOLT M10x1.25x25 | Болт с фланцем M10х1.25х25мм , сталь | 4 | |
| 15 | C250-8301500 | LU018132 | LEFT FOOT RACK BEARING ASSY | Кронштейн опоры для ног левый, сталь | 1 | ATV500K |
| 15 | C500B-8301500 | LU027285 | PLASTIC FOOT GUARD LH(2 PASSENGER) | Кронштейн опоры для ног левый (двухместное сиденье) | 1 | ATV500GT |
| 16 | C500-0000(REAR) | LU018133 | REAR SHOCK ABSORBER ASSY | Амортизатор пружинно-гидравлический, задний | 2 | |
| 17 | C500-2403100 | LU018134 | REAR LEFT INNER BALL CAGE OUTLINE DRAWING | Привод колеса задний, левый, в сборе | 1 | |
| 18 | GB5787-86_M10x1.25x70 | LU018069 | HEXAGONAL FLANGE BOLT M10x1.25x70 | Болт с фланцем M10х1.25х70мм , сталь | 16 | |
| 19 | GB5787-87_M10x1.25x45 | LU016259 | HEXAGONAL FLANGE BOLT M10x1.25x45 | Болт с фланцем M10х1.25х45мм , сталь | 4 | |
| 20 | GB.T91-2000_62.5x25 | LU018146 | SPLIT PIN 62.5x25 | Шплинт 2.5х25мм, сталь | 2 | |
| 21 | GB.T9459-1988_M12x1.25 | LU014083 | HEXAGONAL SLOTTED THIN NUT M12x1.25 | Гайка корончатая M12х1.25х10мм, сталь | 6 | |
| 22 | C500-2901200 | LU017583 | FRONT LEFT SUSPENSION DOWN | Рычаг передней подвески левый, нижний, в сборе | 1 | |
| 23 | GB.T91-2000_62x25 | LU018097 | SPLIT PIN 62x25 | Шплинт 2х25мм, сталь | 4 | |
| 24 | C500-2303100 | LU018136 | FRONT LEFT INNER BALL CAGE OUTLING DRAWING | Привод колеса передний, левый, в сборе | 1 | |
| 25 | C500-2304101 | LU018433 | LEFT STEERING KNUCKLE | Кулак поворотный, левый | 1 | |
| 25 | C500-2304100 | LU018124 | LEFT STEERING KNUCKLE ASSY | Кулак поворотный переднего колеса левый, в сборе | 1 | |
| 25 | C500-2304120 | LN001494 | FRONT STEERING KNUCKLE LH | Кулак поворотный переднего колеса левый, в сборе | 1 | |
| 26 | C500-2901100 | LU017590 | FRONT LEFT SUSPENSION UP | Рычаг передней подвески левый, верхний, в сборе | 1 | |
| 27 | C500-0000(FRONT) | LU021252 | FRONT SHOCK ABSORBER ASSY | Амортизатор пружинно-гидравлический, передний | 1 | |
| C500-8302027 | LU021629 | HIGH TEMPERATURE PIPE | Патрубок системы охлаждения 9х15, резина | 1 | ||
| 28 | C500-1303101 | LU018138 | INTAKE PIPE | Шланг системы охлаждения входной, резина | 1 | ATV500K |
| 28 | C500B-1303101 | LU027263 | INLET PIPE | Шланг резиновый системы охлаждения двигателя впускной 19х28х715мм, резина | 1 | ATV500GT |
| 29 | C500-1303103 | LU018139 | OUTLET PIPE | Шланг системы охлаждения выходной, резина | 1 | ATV500K |
| 29 | C500B-1303103 | LU027265 | OUTLET PIPE | Шланг резиновый системы охлаждения двигателя выпускной 19х28х650мм, резина | 1 | ATV500GT |
| 30 | C500-1301000 | LU018140 | RADIATOR ASSY | Радиатор жидкостного охлаждения, в сборе | 1 | |
| C500-1301100 | LU018560 | RADIATOR | Радиатор жидкостного охлаждения | 1 | ||
| C500-8302100 | LU018563 | RADIATOR CAP | Крышка радиатора | 1 | ||
| C500-8301016 | LU018564 | RADIATOR COVER | Щиток облицовочный радиатора, пластик | 1 | ||
| C500-8302052 | LN000885 | radiator grille | Решетка радиатора, пластик | 1 | ||
| 31 | GB5787-86_M6x16 | LU013751 | HEXAGONAL FLANGE BOLT M6x16 | Болт с фланцем M6х1.0х16мм , сталь | 2 | |
| 32 | GB5286-85_66x618x1.6 | LU018421 | FLAT GASKET 66x618x1.6 | Шайба 6х18х1.6мм, сталь | 6 | |
| 33 | no number | DISC BOLT M8x30 | Болт крепления лебедки М8х30, сталь | 1 | ||
| 34 | C500-8302015 | LU022721 | ESPECIALLY BIG GASKET 68.2x649x2 | Шайба 8.5x45x2.0мм, сталь | 1 | |
| 35 | GB5787-86_M8x25 | LU016400 | HEXAGONAL FLANGE BOLT M8x25 | Болт с фланцем M8х1.25х25мм, сталь | 2 | |
| 36 | C500-8302200 | LU018141 | WINCH ASSY | Лебедка в сборе | 1 | |
| C500-8302210 | LU018640 | ELECTRIC WINCH SWITCH | Выключатель лебедки | 1 | ||
| LU021830 | LU021830 | Winch wire | Жгут эл. провода лебедки | 1 | ||
| C500-8302220 | LU018642 | ELECTRIC WINCH RELAY | Реле лебедки | 1 | ||
| LU035153 | LU035153 | WINCH ASSY | Лебедка STELS PE2,0 | 1 | ||
| 36 | EWP2500-L | LU021209 | WINCH | Лебедка в сборе | 1 | |
| LU044866 | LU044866 | Winch set | Блок управления лебедкой с кабелем и выключателем в сборе | 1 | ||
| 37 | GB6177-86_M8 | LU016810 | HEXAGONAL FLANGE NUT M8 | Гайка с фланцем ребрист.M8х1.25мм, сталь | 2 | |
| 38 | C500-1101000 | LU018122 | OIL TANK ASSY | Бак топливный | 1 | |
| C500-1101200 | LU018557 | FUEL TANK CAP | Крышка топливного бака | 1 | ||
| C50-1309001 | LU030905 | RUBBER GASKET FOR FUEL TANK | Прокладка бензобака, резина | 4 | ||
| C500-8302011 | LU021354 | GAS TANK CUSHION COVER | Подушка топливного бака (круглая), резина | 4 | ||
| LU021831 | LU021831 | Wire of tank sensor | Жгут эл. провода датчика топливного бака | 1 | ||
| C500-1102000 | LU021248 | DROP TANK WITH SENSOR | Бак топливный (дополнительный) с датчиком уровня топлива в сборе | 1 | ||
| C500-1101020 | LU021626 | FUEL TANK SWITCH JOINT | Топливный клапан в сборе | 1 | ||
| C250-8301200 | LU018562 | FUEL SWITCH (COCK) | Топливный кран | 1 | ||
| C500-3541200 | LU021750 | UNDERPRESSURE PUMP | Насос топливный (вакуумный) | 1 | ||
| C250-1105000 | LU021213 | FUEL FILTER | Фильтр топливный | 1 | ||
| C500-8302034 | LU027295 | WATER PIPE | Шланг топливной системы 4х8х55мм, резина | 1 | ||
| C500B-1102005 φ13xφ18 | LU027293 | OIL PIPE | Шланг топливной системы 13х18х65мм, резина | 1 | ||
| C500-8302046 φ4.5xφ10 | LU027294 | OIL PIPE | Шланг масляной системы 4.5х10мм, резина | 1 | ||
| C500-8302047 φ4.5xφ8.5 | LU021753 | OIL PIPE | Трубка подвода масла 4.5х8.5мм | 1 | ||
| 39 | GB5787-86_M6x16 | LU013751 | HEXAGONAL FLANGE BOLT M6x16 | Болт с фланцем M6х1.0х16мм , сталь | 4 | |
| 40 | C500-2303200 | LU018137 | FRONT RIGHT INNER BALL CAGE OUTLINE DRAWING | Привод колеса передний, правый, в сборе | 1 | |
| C500-2303201 | LU018808 | CV JOINT BOOT-SMALL | Чехол ШРУСа малый, резина | 1 | ||
| C500-2303202 | LU018809 | CLAMP(SMALL)-CV JOINT BOOT | Крепеж малого чехла ШРУСа | 1 | ||
| C500-2303203 | LU018810 | CV JOINT BOOT -LARGE | Чехол ШРУСа большой, резина | 1 | ||
| C500-2303204 | LU018811 | CLAMP(LARGE)-CV JOINT BOOT | Крепеж большого чехла ШРУСа | 1 | ||
| 41 | GB5787-86_M8x20 | LU016395 | HEXAGONAL FLANGE BOLT M8x20 | Болт с фланцем M8х1.25х20мм, сталь | 8 | |
| 42 | GB93-87_8 | LU016401 | SPRING WASHER 8 | Шайба пружинная 8мм, сталь | 8 | |
| 43 | GB5286-85_66x615x1.6 | LU018422 | FLAT GASKET 66x615x1.6 | Шайба 6х15х1.6мм, сталь | 8 | |
| 44 | C500-7001100 | LU018143 | REAR RACK BRANCH PIPE ASSY | Кронштейн крепления заднего багажника, сталь | 1 | |
| 45 | C500-2901400 | LU017584 | FRONT RIGHT SUSPENSION DOWN | Рычаг передней подвески правый, нижний, в сборе | 1 | |
| 46 | C500-2901300 | LU017587 | FRONT RIGHT SUSPENSION UP | Рычаг передней подвески правый, верхний, в сборе | 1 | |
| 47 | C500-2304201 | LU018434 | RIGHT STEERING KNUCKLE | Кулак поворотный, правый | 1 | |
| 47 | C500-2304200 | LU018125 | RIGHT STEERING KNUCKLE ASSY | Кулак поворотный переднего колеса правый, в сборе | 1 | |
| 47 | C500-2304220 | LN001495 | FRONT STEERING KNUCKLE RH | Кулак поворотный переднего колеса правый, в сборе | 1 | |
| 48 | C500-8301800 | LU018142 | RIGHT FOOT RACK BEARING ASSY | Кронштейн опоры для ног правый, сталь | 1 | ATV500K |
| 48 | C500B-8301600 | LU027286 | PLASTIC FOOT GUARD RH(2 PASSENGER) | Кронштейн опоры для ног правый (для двух пассажиров), сталь | 2 | ATV500GT |
| 49 | C500-2911400 | LU017591 | REAR RIGHT SUSPENSION UP | Рычаг задней подвески правый, верхний, в сборе | 1 | |
| 50 | C500-2901206 | LU018127 | LEFT SUSPENSION BAFFLE | Щиток защитный рычага подвески левый передний, правый задний | 2 | |
| 51 | C500-2911300 | LU017589 | FRONT RIGHT SUSPENSION DOWN | Рычаг задней подвески правый, нижний, в сборе | 1 | |
| 52 | C500-2403200 | LU018135 | REAR RIGHT INNER CAGE OUTLINE DRAWING | Привод колеса задний, правый, в сборе | 1 | |
| P800-8301301 | LU021357 | TOW HITCH WITH NUT | Кронштейн буксировочный с гайкой в сборе | 1 | ||
| C500B-2812310 | LU021406 | PLASTIC FOOT ROD LH(2 PASSENGER) | Подножка для пассажира левая, в сборе | 1 | ||
| C500B-2812410 | LU021407 | PLASTIC FOOT ROD RH(2 PASSENGER) | Подножка для пассажира правая, в сборе | 1 |

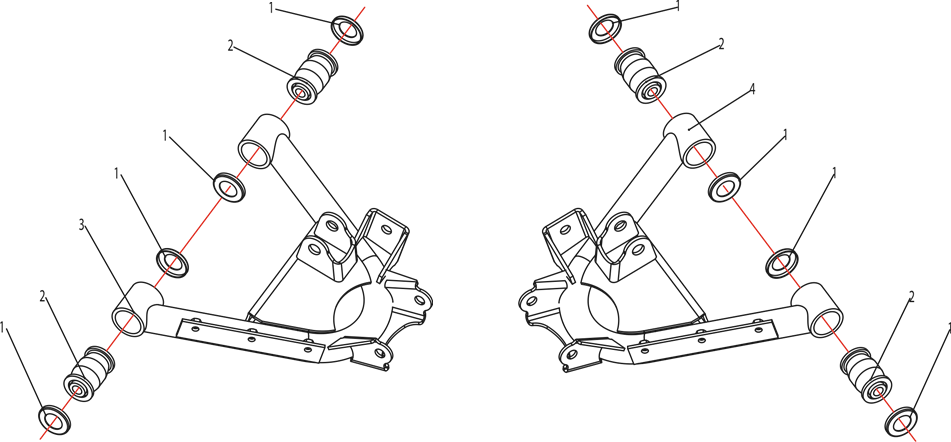

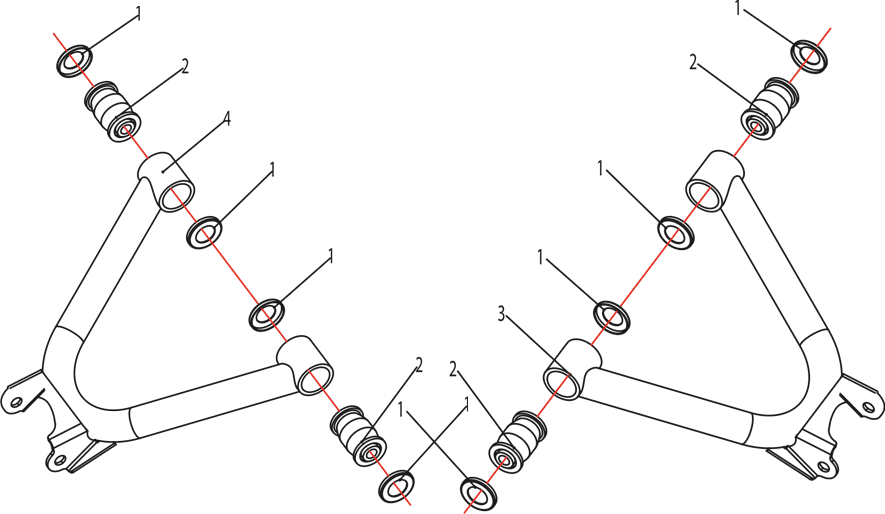

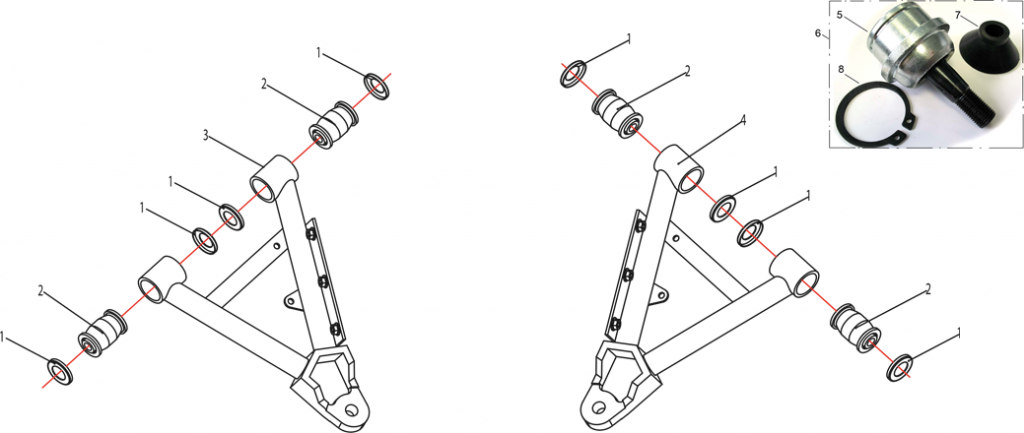

- РЫЧАГИ ПЕРЕДНЕЙ ПОДВЕСКИ, НИЖНИЕ
| No | Part no | Код 1С | Description | НАИМЕНОВАНИЕ | Qty | Remark |
| 1 | C500-2901105 | LU017581 | BUFFERING SLEEVE COVER | Пыльник сайлентблока подвески, сталь | 8 | |
| 2 | C500-2901120 | LU017582 | BUFFERING SLEEVE ASSY | Сайлентблок рычага подвески | 4 | |
| 3 | C500-2901200 | LU017583 | LEFT FRONT WHEEL SUSPENSION DOWN | Рычаг передней подвески левый, нижний | 1 | |
| 4 | C500-2901400 | LU017584 | RIGHT FRONT WHEEL SUSPENSION DOWN | Рычаг передней подвески правый, нижний | 1 | |
| 5 | C500-2901110 | LU016479 | BALL END ASSY | Опора шаровая передней подвески | 2 | |
| 7 | C500-2901113 | LN001071 | BALL JOINT BOOT | Чехол шаровой опоры, резина | 2 | |
| 8 | C500-2901114 | Circlip | Хомут чехла шаровой опоры | 2 |

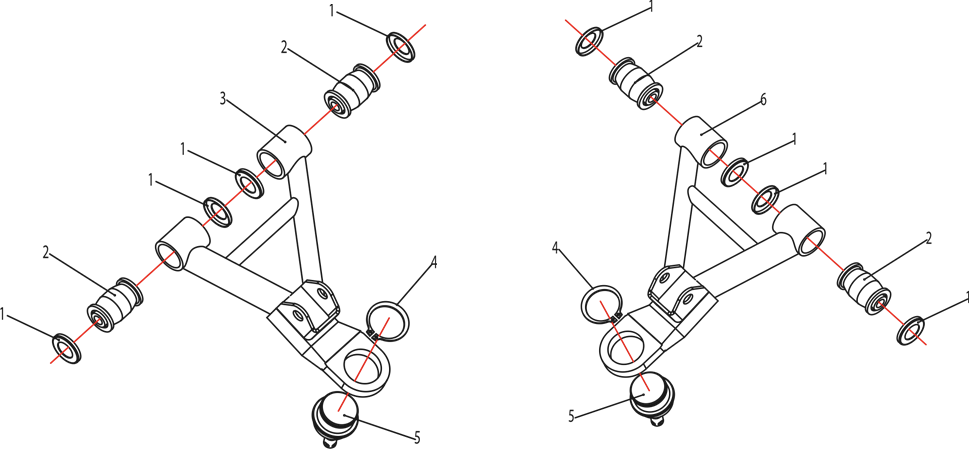

- РЫЧАГИ ПЕРЕДНЕЙ ПОДВЕСКИ, ВЕРХНИЕ
| No | Part no | Код 1С | Description | НАИМЕНОВАНИЕ | Qty | Remark |
| 1 | C500-2901105 | LU017581 | BUFFERING SLEEVE COVER | Пыльник сайлентблока подвески, сталь | 8 | |
| 2 | C500-2901120 | LU017582 | BUFFER SLEEVE ASSY | Сайлентблок рычага подвески | 4 | |
| 3 | C500-2901100 | LU017590 | LEFT FRONT WHEEL SUSPENSION UP | Рычаг передней подвески левый, верхний, в сборе | 1 | |
| 4 | GB.T894.2-1986 | LU021483 | SHAFT USED SNAP RING 637 | Кольцо стопорное 34мм, сталь | 2 | |
| 5 | C500-2901110 | LU016479 | BALL END ASSY | Опора шаровая передней подвески | 2 | |
| C500-2901113 | LN001071 | BALL JOINT BOOT | Чехол шаровой опоры, резина | 2 | улучшенная версия с заказа R0073 | |
| C500-2901114 | Circlip | Хомут чехла шаровой опоры | 2 | улучшенная версия с заказа R0073 | ||
| 6 | C500-2901300 | LU017587 | RIGHT FRONT WHEEL SUSPENSION UP | Рычаг передней подвески правый, верхний | 1 |

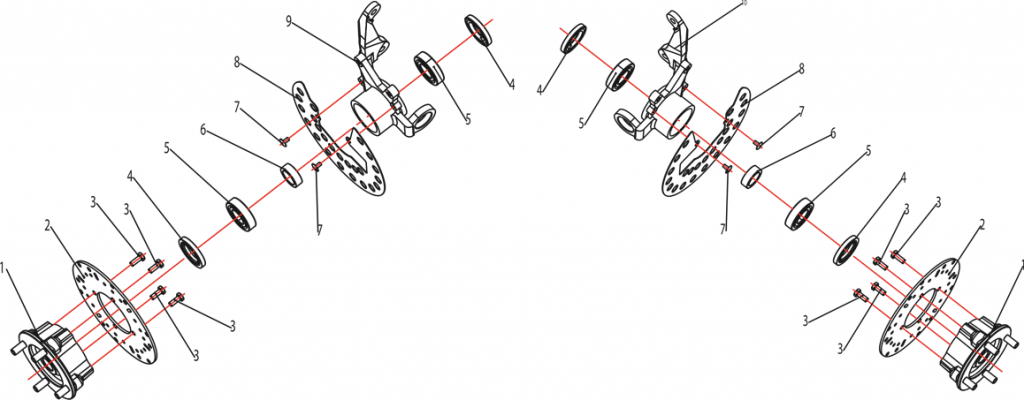

- СТУПИЦЫ ПЕРЕДНИХ КОЛЕС
| No | Part no | Код 1С | Description | НАИМЕНОВАНИЕ | Qty | Remark |
| 1 | C500-2304104 | LU018511 | FRONT REAR WHEEL HUB | Фланец крепления передн.диска (стального) | 2 | стальной диск |
| 1 | C500-2304104B | LU018520 | FRONT WHEEL HUB-ALLOY RIM | Фланец крепления переднего алюмин.диска, в сборе | 2 | алюмин.диск |
| 1 | C500-2304110 | LN001524 | FRONT WHEEL HUB ASSY | Фланец крепления переднего колеса с тормозным диском, в сборе | 2 | стальной диск |
| 2 | C500-2304103 | LU018431 | BRAKE DISC | Диск тормозной переднего колеса, сталь | 2 | |
| 3 | GB.T70.2-2000_M8x20 | LU018435 | INNER HEXAGONAL FLAT ROUND END SCREW M8x20 | Болт с фланцем и внутр.шестигранником М8х20, сталь | 8 | |
| 4 | GB13871-1992_38x62x8 | LU018054 | OIL SEAL 38x62x8 | Сальник 38х62х8мм | 4 | |
| 5 | GB.T276-1994_6206 | LU018057 | ROLLING BEARING 6206 | Подшипник шариковый радиальный 6206-2RS 30х62х16мм | 4 | |
| 6 | C500-2304106 | LU018436 | SLEEVE GASKET | Втулка проставочная передней ступицы, сталь | 2 | |
| 7 | GB818-85_M6x12 | LU018437 | CROSS LARGE FLAT HEAD SCREW M6x12 | Винт с крестообразным шлицем M6x1.0x10 мм, сталь | 4 | |
| 8 | C500-2304102 | LU018432 | DECORATION DISK | Пластина защитная поворотного кулака подвески | 2 | |
| 9 | C500-2304101 | LU018433 | LEFT STEERING KNUCKLE | Кулак поворотный, левый | 1 | |
| C500-2304120 | LN001494 | FRONT STEERING KNUCKLE LH | Кулак поворотный переднего колеса левый, в сборе | 1 | ||
| C500-2304100 | LU018124 | LEFT STEERING KNUCKLE ASSY | Кулак поворотный переднего колеса левый, в сборе | 1 | ||
| 10 | C500-2304201 | LU018434 | RIGHT STEERING KNUCKLE | Кулак поворотный, правый | 1 | |
| C500-2304220 | LN001495 | FRONT STEERING KNUCKLE RH | Кулак поворотный переднего колеса правый, в сборе | 1 | ||
| C500-2304200 | LU018125 | RIGHT STEERING KNUCKLE ASSY | Кулак поворотный переднего колеса правый, в сборе | 1 |
- РЫЧАГИ ЗАДНЕЙ ПОДВЕСКИ НИЖНИЕ
| No | Part no | Код 1С | Description | НАИМЕНОВАНИЕ | Qty | Remark |
| 1 | C500-2901105 | LU017581 | BUFFERING SLEEVE COVER | Пыльник сайлентблока подвески, сталь | 8 | |
| 2 | C500-2901120 | LU017582 | BUFFERING SLEEVE ASSY | Сайлентблок рычага подвески | 4 | |
| 3 | C500-2911200 | LU017588 | LEFT REAR WHEEL SUSPENSION DOWN | Рычаг задней подвески левый, нижний | 1 | |
| 4 | C500-2911300 | LU017589 | RIGHT REAR WHEEL SUSPENSION DOWN | Рычаг задней подвески правый, нижний | 1 |
- РЫЧАГИ ЗАДНЕЙ ПОДВЕСКИ ВЕРХНИЕ
| No | Part no | Код 1С | Description | НАИМЕНОВАНИЕ | Qty | Remark |
| 1 | C500-2901105 | LU017581 | BUFFERING SLEEVE COVER | Пыльник сайлентблока подвески, сталь | 8 | |
| 2 | C500-2901120 | LU017582 | BUFFERING SLEEVE ASSY | Сайлентблок рычага подвески | 4 | |
| 3 | C500-2911100 | LU017593 | LEFT REAR WHEEL SUSPENSION UP | Рычаг задней подвески левый, верхний, в сборе | 1 | |
| 4 | C500-2911400 | LU017591 | RIGHT REAR WHEEL SUSPENSION UP | Рычаг задней подвески правый, верхний, в сборе | 1 |

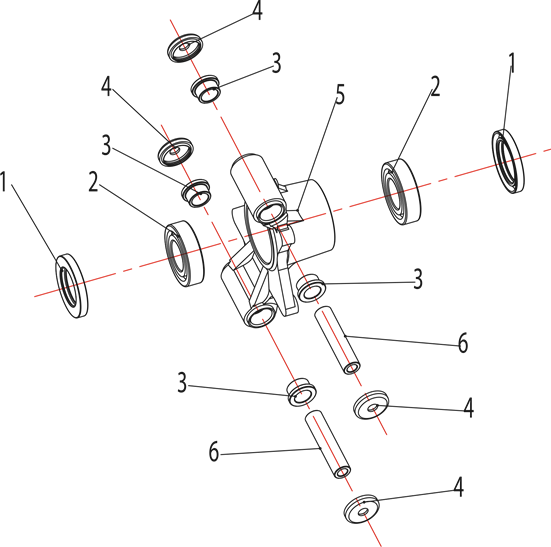

- СТУПИЦА ЗАДНЕГО КОЛЕСА, В СБОРЕ
| No | Part no | Код 1С | Description | НАИМЕНОВАНИЕ | Qty | Remark |
| 1 | GB13871-1992_38x62x8 | LU018054 | OIL SEAL 38x62x8 | Сальник 38х62х8мм | 2 | |
| 2 | GB.T276-1994_6206 | LU018057 | ROLLING BEARING 6206 | Подшипник шариковый радиальный 6206-2RS 30х62х16мм | 2 | |
| 3 | C500-3104103 | LU017592 | BUSH | Втулка рычага подвески, сталь | 4 | |
| 4 | C500-3104110 | LU017171 | BOOT SEAL ASSY | Пыльник верхнего (нижн.) рычага, сталь | 4 | |
| 5 | C500-3104101 | LU016927 | REAR WHEEL HUB BEARING | Cтупица заднего колеса | 1 | |
| C500-3104100 | LU018517 | BRACKET MOUNT-REAR WHEEL | Ступица заднего колеса в сборе | 2 | ||
| 6 | C500-3104104 | LU018058 | CENTER SLEEVE | Втулка проставочная ступицы заднего колеса, сталь | 2 |

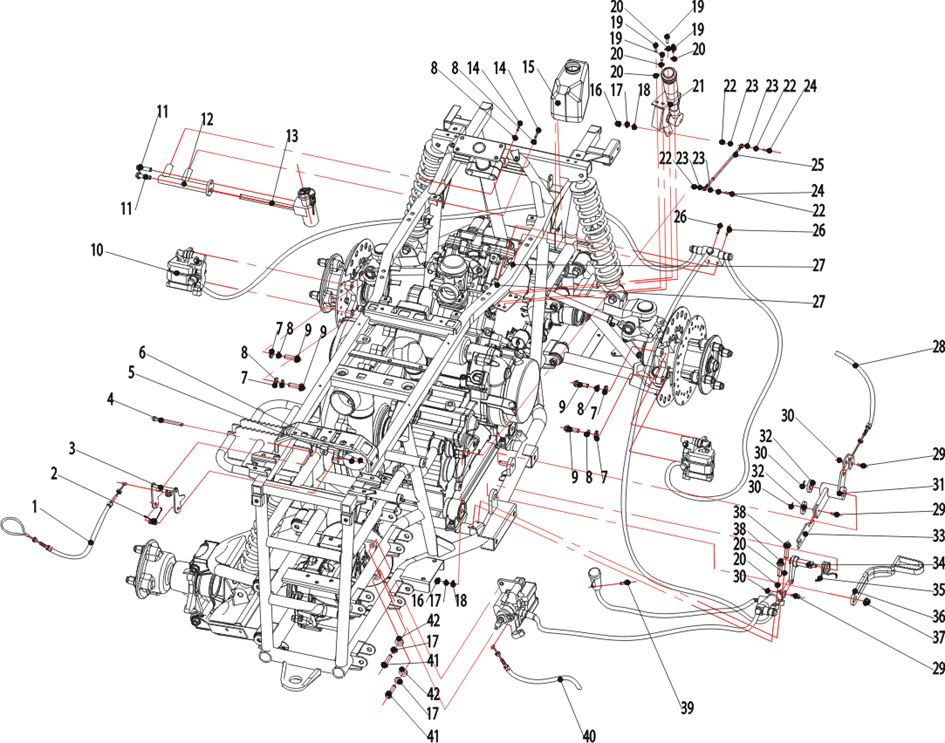

- СБОРКА 003
| No | Part no | Код 1С | Description | НАИМЕНОВАНИЕ | Qty | Remark |
| 1 | C500-8301440 | LU019286 | SEAT SWITCH PULLING WIRE | Трос управления замком сидения | 1 | |
| 2 | С500-6803202 | LU018199 | TORSION SPRING | Пружина возвратная (сжатия) замка сидения | 1 | |
| 3 | C500-6803200 | LU018148 | SEAT LOCKING PIECE ASSY | Замок багажника подседельного | 1 | |
| 4 | GB.T882-86 | LU018200 | B TYPE PIN SHAFT 66x80 | Ось замка багажника подседельного 66×80мм, сталь | 1 | |
| C500-6803202 | LU018199 | SPRING | Пружина возвратная (сжатия) замка сидения | 1 | ||
| 5 | GB5286-85_66 | LU015609 | FLAT GASKET 66 | Шайба 6мм, сталь | 1 | |
| 6 | GB.T91-2000_2x12 | LU018145 | SPLIT PIN 2x12 | Шплинт 2х12мм, сталь | 1 | |
| 7 | GB5286-85_68x616x1.6 | LU018420 | FLAT GASKET 68x616x1.6 | Шайба 8х16х1.6мм, сталь | 4 | |
| 8 | GB83-87_8 | LU016401 | SPRING WASHER 8 | Шайба пружинная 8мм, сталь | 6 | |
| 9 | GB5787-86_M8x25 | LU016400 | HEXAGONAL FLANGE BOLT M8x25 | Болт с фланцем M8х1.25х25мм, сталь | 4 | |
| 10 | C500-8301700 | LU018201 | BRAKE ASSY | Тормоза дисковые в сборе | 1 | ATV500K |
| 10 | C500B-8301700 | LU027289 | DISC BRAKE ASSY(ALLOY RIM) | Тормоз дисковый, в сборе | 1 | ATV500GT |
| C500-8301710 | LU018646 | BRAKE MASTER CYLINDER | Цилиндр тормозной главный | 1 | ||
| C500-8301720L | LU018649 | FRONT WHEEL CYLINDER LH | Цилиндр рабочий переднего тормоза левый | 2 | ||
| C500-8301720R | LU018650 | FRONT WHEEL CYLINDER RH | Цилиндр рабочий переднего тормоза правый | 2 | ||
| C500-8301730 | LU018652 | REAR WHEEL CYLINDER | Цилиндр рабочий заднего тормоза | 1 | ||
| C500-8301730-1 | LU018658 | REAR DISK BRAKE PAD | Колодки тормозные задние | 2 | ||
| C500-8301720-1 | LU018655 | FRONT DISK BRAKE PAD LH | Колодки тормозные передние левые (CD-F007) | 2 | ||
| C500-8301720-2 | LU018656 | FRONT DISK BRAKE PAD RH | Колодки тормозные передние правые (CD-F049) | 2 | ||
| C500-8301701 | LU018659 | FRONT BRAKE CYLINDER JOINT | Тройник передней тормозной системы | 1 | ||
| C500-8301750L | LU018665 | FRONT BRAKE HOSE LH | Шланг тормоза переднего левого | 1 | ||
| C500-8301750R | LU018666 | FRONT BRAKE HOSE RH | Шланг тормоза переднего правого | 1 | ||
| C500-8301760 | LU018668 | BRAKE HOSE | Шланг тормоза 1250 мм | 1 | ||
| C500-8301770_1 | LU051605 | REAR BRAKE HOSE | Шланг заднего тормоза 310мм | 1 | ATV500K | |
| C500-8301770 | LU018670 | REAR BRAKE HOSE | Шланг заднего тормоза 460мм | 1 | ATV500GT | |
| C500-8301780 | LU018673 | BRAKE FLUID CUP | Бачок тормозной системы | 1 | ||
| 11 | GB5787-86_M6x12 | LU013750 | HEXAGONAL FLANGE BOLT M6x12 | Болт с фланцем M6х1.0х12мм (оцинков.), сталь | 2 | |
| 12 | C500-3404200 | LU018212 | DIRECTION FIXED LOCK ASSY | Фиксатор замка рулевой колонки, сталь | 1 | |
| 13 | C500-3706000 | LU018213 | DIRECTION LOCK | Замки ATV, комплект | 1 | |
| 13 | C500B-3706700 | LN001599 | STEERING LOCK ASSY | Замки ATV, комплект | 1 | |
| C500B-3706700_ | LU058172 | STEERING LOCK ASSY | Замки ATV, комплект | 1 | ||
| C500-3800102A | LU052306 | Ignition key switch base | Пластина замка зажигания | 1 | применяется с C500-3800100A улучшенная версия с заказа R0073 | |
| C500-8302069 | LU052310 | Mounting plate | Пластина установочная | 1 | применяется с C500-3800100A улучшенная версия с заказа R0073 | |
| 14 | GB5780-86_M8x16 | LU013783 | HEXAGONAL FLANGE BOLT M8x16 | Болт с фланцем M8х1.25х16мм , сталь | 2 | |
| 15 | C500-1314000 | LU018202 | EXPANSION TANK | Бачок расширительный системы охлаждения, пластик | 1 | |
| DYC250-8301101 | LU021744 | WATER CONTAINER CAP | Крышка расширительного бачка, пластик | 1 | ||
| 16 | GB6187-86_M10x1,25 | LU014082 | ALL-MEATL HEXAGONAL FLANGE LOCKING NUT M10x1,25 | Гайка самоконтрящаяся M10х1.25мм, сталь | 2 | |
| 17 | GB83-87_10 | LU017400 | SPRING WASHER 10 | Шайба пружинная 10мм, сталь | 6 | |
| 18 | LYC150-1900302 | LU014112 | FLAT GASKET | Шайба 10мм, сталь | 2 | |
| 19 | GB5787-86_M6x25 | LU013763 | HEXAGONAL FLANGE BOLT M6x25 | Болт с фланцем M6х1.0х25/16мм (оцинков.), сталь | 4 | |
| 20 | GB83-87_6 | LU015628 | SPRING WASHER 6 | Шайба пружинная 6мм, сталь | 6 | |
| 21 | C500-1504100 | LU018203 | GEAR SHIFTING STEERING HANDLE BAR ASSY | Рычаг переключения передач, в сборе | 1 | |
| 21 | C500-1504100A | LU052337 | GEAR SHIFTING STEERING HANDLE BAR ASSY | Рычаг переключения передач, в сборе | 1 | улучшенная версия с заказа R0073 |
| C500-8301006 | LU021353 | RUBBER FOR GEAR DISPLAY | Уплотнитель индикатора включенной передачи, резина | 1 | ||
| C150C-1504101 | LU018566 | RUBBER BOOT-REVERSE SHIFTING LEVER | Чехол защитный, рычага перекл.передач, резина | 1 | ||
| 22 | LYC150-1900303 | LU018205 | DUST COVER | Колпачок пылезащитный, пластик | 4 | |
| 23 | C150C-1900301 | LU018426 | GASKET | Прокладка 10х1.5мм, пластик | 4 | |
| 24 | GB5787-86_M10x1.25x45x20 | LU016259 | HEXAGONAL FLANGE BOLT M10x1.25x45x20 | Болт с фланцем M10х1.25х45мм , сталь | 2 | |
| 25 | C500-1900300 | LU018204 | GEAR SHIFTING PULL ROD ASSY | Тяга рычага переключения передач, сталь | 1 | ATV500K |
| 25 | C500B-1900300 | LU027281 | GEAR SHIFT LINK | Тяга рычага переключения передач, в сборе | 1 | ATV500GT |
| 26 | GB5787-86_M6x30 | LU014747 | HEXAGONAL FLANGE BOLT M6x30 | Болт с фланцем M6х1.0х30мм, сталь | 2 | |
| 27 | GB6177-86_M6 | LU016991 | HEXAGONAL FLANGE NUT M6 | Гайка с фланцем ребрист.M6х1.0мм, сталь | 2 | |
| 28 | C500-8301430 | LU018163 | BRAKE PULLING WIRE | Трос заднего тормоза | 1 | |
| 29 | GB882-86 | LU018206 | PIN SHAFT B TYPE B6x16 | Ось рычага ручного тормоза 6×16мм, сталь | 1 | |
| 30 | GB.T91-2000_1.2x16 | LU018144 | SPLIT PIN 1.2x16 | Шплинт 1.2х16мм, сталь | 4 | |
| 31 | C500-3503310 | LU018207 | HANDLE BRAKE SWING ARM ASSY | Фиксатор ручного тормоза, сталь | 1 | |
| 32 | GB.T97.1-2002_10x20x2 | LU018427 | FLAT GASKET 10x20x2 | Шайба 10х20х2мм, сталь | 2 | |
| 33 | C500-3503301 | LU018208 | HANDLE BRAKE PUSHER | Пластина толкателя рычага ручного тормоза, сталь | 1 | |
| 34 | C500-3503200 | LU018210 | BRAKE SWING ARM | Рычаг педали тормоза, сталь | 1 | |
| 35 | C500-8301012 | LU018209 | BRAKE TORSION SPRING | Пружина возвратная (сжатия) педали тормоза | 1 | |
| 36 | C500-3503100 | LU018211 | BRAKE ROD ASSY | Педаль тормоза, сталь | 1 | |
| C100-1200214 | LU030859 | BRAKE PIN SHAFT(LONG) | Ось педали тормоза 6х20мм, сталь | 1 | ||
| GB882-86 M6X16 | LU018206 | BRAKE PIN SHAFT | Ось рычага ручного
тормоза 6х1 6мм, сталь | 1 | ||
| 37 | GB6177-86_M8 | LU016810 | HEXAGONAL FLANGE NUT M8 | Гайка с фланцем ребрист.M8х1.25мм, сталь | 1 | |
| 38 | GB5787-86_M6x20 | LU013797 | HEXAGONAL FLANGE BOLT M6x20 | Болт с фланцем M6х1.0х20мм , сталь | 2 | |
| 39 | GB5787-86_M6x16 | LU013751 | HEXAGONAL FLANGE BOLT M6x16 | Болт с фланцем M6х1.0х16мм , сталь | 1 | |
| 40 | C500-8301410 | LU018166 | PARKING PULLING WIRE | Трос стояночного тормоза | 1 | ATV500K |
| 40 | C500B-8301410 | LU027279 | PARKING BRAKE CABLE | Трос стояночного тормоза | 1 | ATV500GT |

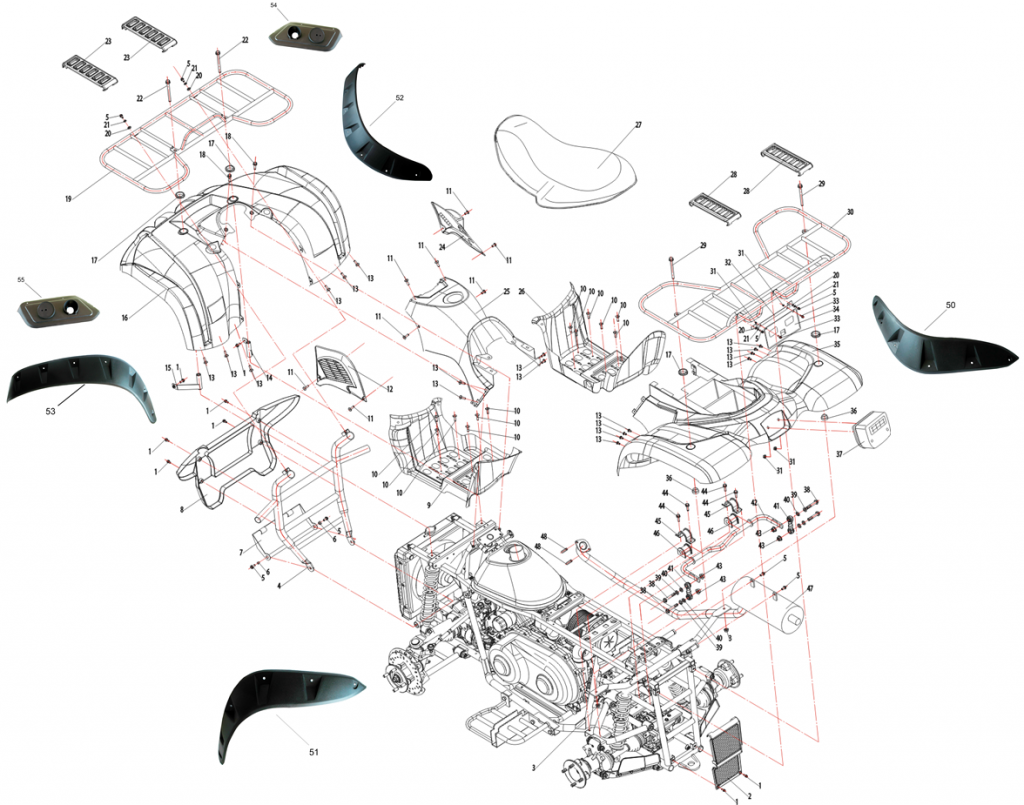

- СБОРКА 004
| No | Part no | Код 1С | Description | НАИМЕНОВАНИЕ | Qty | Remark |
| 1 | GB5787-86_M6x16 | LU013751 | HEXAGONAL FLANGE BOLT M6x16 | Болт с фланцем M6х1.0х16мм , сталь | 8 | |
| 2 | C500-8301015 | LU018170 | REAR SHIELD BOARD | Щиток защитный, задний | 1 | |
| 3 | GB6177-86_M8 | LU016810 | HEXAGONAL FLANGE NUT M8 | Гайка с фланцем ребрист.M8х1.25мм, сталь | 2 | |
| 4 | C500-2803100 | LU018171 | BUMPER ASSY | Бампер передний, в сборе | 1 | |
| 4 | C500-2803100-Z | LU074783 | BUMPER ASSY | Дуга защитная передняя, сталь | 1 | |
| 5 | GB5787-86_M8x20 | LU016395 | HEXAGONAL FLANGE BOLT M8x20 | Болт с фланцем M8х1.25х20мм, сталь | 8 | |
| 6 | C500-8302017 | LU014570 | BUMPER GUARD PLATE SHAFT SLEEVE | Шайба 8мм, сталь | 2 | |
| C500-8302054 | LU045650 | Щиток передний, пластик | 1 | |||
| 7 | C500-8302021 | LU018172 | BUMPER GUARD SHIELD | Щиток облицовочный переднего бампера, нижний | 1 | |
| 8 | C500-8301009 | LU018173 | BUMPER BAFFLE | Щиток облицовочный переднего бампера | 1 | |
| C500-8301003 | LU018637 | BUMPER COVER-1 | Щиток облицовочный бампера 1, пластик | 1 | ||
| C500-8301019 | LU018638 | BUMPER COVER-2 | Щиток облицовочный бампера 2, пластик | 1 | ||
| C500EC-8302017 | LU021720 | BUSH FOR BUMPER | Втулка крепления щитка бампера, сталь | 2 | ||
| C500-8301008 | LU021351 | BAFFLE HOLE(SMALL) | Заглушка декоративная (малая) , пластик | 2 | ||
| C500-2803106 | LU021345 | BAFFLE HOLE(LARGE) | Заглушка декоративная (большая) , пластик | 2 | ||
| 9 | C500-8301013 | LU018174 | LEFT FOOTREST | Опора для ног левая, пластик | 1 | ATV500K |
| 9 | C500B-8301013 | LU027272 | PLASTIC FOOT GUARD LH | Опора для ног левая, пластик | 1 | ATV500GT |
| 10 | GB818-85_M6x16 | LU013799 | CROSS SLOTTED LARGE FLAT HEAD SCREW M6x16 | Винт с крест.шлиц.увелич.головк.M6х1.0х16мм, сталь | 12 | |
| 11 | GB818-85_M5x16 | LU018216 | CROSS SLOTTED LARGE FLAT HEAD SCREW M5x16 | Винт с крест.шлиц.увелич.головк.M5х0.8х16мм, сталь | 8 | |
| 12 | C500-8302006 | LU018816 | LEFT SHIELD BOARD | Щиток кузова облицовочный, левый | 1 | ATV500K |
| 12 | C500B-8302006 | LU027276 | SIDE COVER COMP LH | Щиток кузова облицовочный, левый | 1 | ATV500GT |
| 13 | GB818-85_M6x16 | LU013799 | CROSS SLOTTED LARGE FLAT HEAD SCREW M6x16 | Винт с крест.шлиц.увелич.головк.M6х1.0х16мм, сталь | ||
| 14 | C500-8301050 | LU018184 | FRONT COVER MOUNTING ASSY RIGHT | Кронштейн крепл.щитка облицовки кузова прав.,сталь | 1 | |
| 15 | C500-8301040 | LU018185 | FRONT COVER MOUNTING ASSY LEFT | Кронштейн крепл.щитка облицовки кузова лев., сталь | 1 | |
| 16 | C500-8301900 | LU018176 | FRONT DUST BOARD ASSY | Щиток кузова облицовочный передний, верхний | 1 | |
| 16 | C500-8301001B | LU027205 | FRONT FENDER(BLACK) | Щиток кузова облицовочный передний, верхний (черный) | 1 | |
| 16 | C500-8301001R | LU027196 | FRONT FENDER(RED) | Щиток кузова облицовочный передний, верхний (красный) | 1 | |
| 16 | C500-8301001C | LU027184 | FRONT FENDER(CAMO) | Щиток кузова облицовочный передний, верхний (камуфляж) | 1 | |
| 16 | C500-8301001G | LU027178 | FRONT FENDER(DARK.GREEN) | Щиток кузова облицовочный передний, верхний (темно-зеленый) | 1 | |
| 17 | C500-8301007 | LU018186 | RUBBER SLEEVE | Подушка демпфирующая, резина | 4 | |
| 18 | GB5787-86_M6x20 | LU013797 | HEXAGONAL FLANGE BOLT M6x20 | Болт с фланцем M6х1.0х20мм , сталь | 2 | |
| 19 | C500-6901000 | LU018182 | FRONT RACK ASSY | Багажник передний | 1 | |
| C250-3400104 | LU021627 | NECK BUSH-STEERING RACK | Втулка резиновая уплотнительная багажника | 1 | ||
| 20 | GB93-87_8 | LU016401 | SPRING WASHER 8 | Шайба пружинная 8мм, сталь | 4 | |
| 21 | GB5286-85_68x616x1.6 | LU018420 | FLAT GASKET 68x616x1.6 | Шайба 8х16х1.6мм, сталь | 4 | |
| 22 | GB5787-86_M8x100 | LU018070 | HEXAGONAL FLANGE BOLT M8x100 | Болт с фланцем M8х1.25х100мм, сталь | 2 | |
| 23 | C500-8301017 | LU018181 | FRONT RACK DECORATIVE BOARD | Щиток декоративный переднего багажника, пластик | 2 | |
| 24 | C500-8302007 | LU018180 | RIGHT SHIELD BOARD | Щиток кузова облицовочный, правый | 1 | ATV500K |
| 24 | C500B-8302007 | LU027277 | SIDE COVER COMP RH | Щиток кузова облицовочный, правый | 1 | ATV500GT |
| 25 | C500-8302023 | LU018177 | OIL TANK SHIELD | Щиток облицовочный бензобака | 1 | ATV500K |
| 25 | C500-8302023B | LU027206 | FUEL TANK FENDER(BLACK) | Щиток облицовочный бензобака (черный) | 1 | ATV500K |
| 25 | C500-8302023R | LU027200 | FUEL TANK FENDER(RED) | Щиток облицовочный бензобака (красный) | 1 | ATV500K |
| 25 | C500-8302023C | LU027191 | FUEL TANK FENDER(CAMO) | Щиток облицовочный бензобака (камуфляж) | 1 | ATV500K |
| 25 | C500-8302023G | LU027179 | FUEL TANK FENDER(DARK .GREEN) | Щиток облицовочный бензобака (темно-зеленый) | 1 | ATV500K |
| 25 | C500B-8302023B | LU027271 | FUEL TANK FENDER(BLACK) | Щиток облицовочный бензобака (черный) | 1 | ATV500GT |
| 25 | C500B-8302023R | LU027270 | FUEL TANK FENDER(RED) | Щиток облицовочный бензобака (красный) | 1 | ATV500GT |
| 25 | C500B-8302023C | LU027269 | FUEL TANK FENDER(CAMO) | Щиток облицовочный бензобака (камуфляж) | 1 | ATV500GT |
| 25 | C500B-8302023G | LU027268 | FUEL TANK FENDER(DARK .GREEN) | Щиток облицовочный бензобака (темно-зеленый) | 1 | ATV500GT |
| C500B-8302001L | LN001533 | LEFT WRAPAROUND LABEL | Накладка щитка бензобака, левая | 1 | ATV500GT | |
| LU030257 | PLASTIC PARTS (LEFT) | Щиток облицовочный боковой, левый, пластик | 1 | ATV500GT | ||
| C500B-8302001R | LN001534 | RIGHT WRAPAROUND LABEL | Накладка щитка бензобака, правая | 1 | ATV500GT | |
| LU030258 | PLASTIC PARTS (RIGHT) | Щиток облицовочный боковой, правый, пластик | 1 | ATV500GT | ||
| C500B-8302001L/R | LU027316 | STICKERS | Наклейка щитка бензобака, правая/левая | 1 | ATV500GT | |
| LU030257 | LU030257 | PLASTIC PARTS (LEFT) | Щиток облицовочный боковой, левый, пластик | 1 | ATV500GT | |
| LU030258 | LU030258 | PLASTIC PARTS (RIGHT) | Щиток облицовочный боковой, правый, пластик | 1 | ATV500GT | |
| 26 | C500-8301014 | LU018175 | RIGHT FOOTREST | Опора для ног правая, пластик | 1 | ATV500K |
| 26 | C500B-8301014 | LU027274 | PLASTIC FOOT GUARD RH | Опора для ног правая, пластик | 1 | ATV500GT |
| 27 | C500-6803100 | LU018178 | SEAT ASSY | Cедло мотоциклетного типа | 1 | ATV500K |
| 27 | C500B-6803100 | LU027266 | SEAT ASSY | Cедло мотоциклетного типа | 1 | ATV500GT |
| C500B-8301011 | LU027290 | SEAT BACK | Cпинка сидения | 1 | ATV500GT | |
| C500B-6805100 | LU021409 | SEAT BACK STAND(2 PASSENGER) | Кронштейн спинки сиденья в сборе | 1 | ||
| C500B-6805001 | LU021348 | SEAT BACK SUPPORT PLATE-UPPER(2 PASSENGER) | Пластина опорная спинки сиденья (верхняя), сталь | 1 | ||
| C500B-5805200 | LU027284 | SEAT BACK STAND(2 PASSENGER) | Кронштейн спинки сиденья (для двух пассажиров) | 1 | ATV500GT | |
| 28 | C500-8301018 | LU018183 | REAR RACK DECORATIVE BOARD | Щиток декоративный заднего багажника, пластик | 2 | |
| 29 | GB5787-86_M8x100 | LU018070 | HEXAGONAL FLANGE BOLT M8x100 | Болт с фланцем M8х1.25х100мм, сталь | 2 | |
| 30 | C500-7001000 | LU027292 | REAR RACK ASSY | Багажник задний, в сборе | 1 | ATV500K |
| 30 | C500B-7001000 | LU027291 | REAR LUGGAGE RACKS PLASTIC ASSY | Багажник задний, в сборе | 1 | ATV500GT |
| C500-7001200 | LU027918 | HANDSHAKE PIPE | Ручка пассажира | 2 | ATV500GT | |
| 31 | GB6187-86_M6 | LU013754 | ALL-METAL HEXAGONAL FLANGE LOCKING NUT M6 | Гайка самоконтрящаяся М6х1,0 мм, сталь | 2 | |
| 32 | C500-3717011 | LU018188 | LICENCE PLATE HOLDER | Кронштейн крепления номерного знака, сталь | 1 | |
| 32 | C500-3717010 | LU021412 | NUMBER PLATE HOLDER | Кронштейн для крепления номерного знака | 1 | |
| 33 | GB5787-86_M6x12 | LU013750 | HEXAGONAL FLANGE BOLT M6x12 | Болт с фланцем M6х1.0х12мм (оцинков.), сталь | 2 | |
| 34 | 200-2732002 | LU018189 | LICENCE BEARING BOARD | Щиток крепления номерного знака, сталь | 1 | |
| 34 | C500-2723002 | LU018189 | LICENCE BEARING BOARD | Щиток крепления номерного знака, сталь | 1 | |
| 35 | C500-8301002 | LU018190 | REAR DUST BOARD | Щиток кузова облицовочный задний, верхний | 1 | |
| 35 | C500-8301002B | LU027216 | REAR FENDER(BLACK) | Щиток кузова облицовочный задний, верхний (черный) | 1 | |
| 35 | C500-8301002R | LU027226 | REAR FENDER(RED) | Щиток кузова облицовочный задний, верхний (красный) | 1 | |
| 35 | C500-8301002C | LU027219 | REAR FENDER(CAMO) | Щиток кузова облицовочный задний, верхний (камуфляж) | 1 | |
| 35 | C500-8301002G | LU027221 | REAR FENDER(DARK.GREEN) | Щиток кузова облицовочный задний, верхний (темно-зеленый) | 1 | |
| 36 | C500-8301005 | LU018191 | REAR RACK SHAFT SLEEVE | Втулка для крепления заднего багажника, сталь | 2 | |
| 37 | C500-3716000 | LU018192 | TAIL LIGHT ASSY | Блок-фара задняя,12В | 1 | |
| 38 | GB5787-86_M10x1.25x45x20 | LU016259 | HEXAGONAL FLANGE BOLT M10x1.25x45x20 | Болт с фланцем M10х1.25х45мм , сталь | 4 | |
| 39 | GB93-87_10 | LU017400 | SPRING WASHER 10 | Шайба пружинная 10мм, сталь | 4 | |
| 40 | GB5286-85_610.2x627x1 | LU018423 | FLAT GASKET 610.2x627x1 | Шайба 10.2x27x1мм, сталь | 4 | |
| 41 | C500-2912110 | LU018194 | BALANCING PULLING ROD ASSY | Тяга стабилизатора поперечной устойчивости | 2 | |
| 42 | C500-2912103 | LU018530 | SYNCHRONIZER MAIN BAR | Стабилизатор поперечной устойчивости | 1 | |
| 43 | GB6187-86_M10x1,25 | LU014082 | ALL-MEATL HEXAGONAL FLANGE LOCKING NUT M10x1,25 | Гайка самоконтрящаяся M10х1.25мм, сталь | 4 | |
| 44 | GB5787-86_M8x16 | LU013783 | HEXAGONAL FLANGE BOLT M8x16 | Болт с фланцем M8х1.25х16мм, сталь | 4 | |
| 45 | C500-2912101 | LU018195 | SYNCHRONIZER PRESSURE PLATE | Кронштейн крепл.стабилиз.поперечн.устойч.,сталь | 2 | |
| 46 | C500-2912102_ | LU018196 | PRESSURE PLATE MOUNTING BEARING | Подушка штанги стабилизатора, резина | 2 | |
| 47 | C500-1201000 | LU018197 | EXHAUST PIPE ASSY | Труба выхлопная с глушителем в сборе | 1 | ATV500K |
| C500-1201030 | LU021211 | FRONT EXHAUST PIPE ( ⅡSET ) | Выхлопная труба, передняя часть | 1 | ATV500K | |
| C500-1201020 | LU021212 | REAR EXHAUST PIPE ( ⅠSET ) | Выхлопная труба, задняя часть | 1 | ATV500K | |
| C500-1201010 | LU018676 | EXHAUST PIPE UNIT | Глушитель | 1 | ATV500K | |
| C250C-1203104 | LU019288 | GASKET-EXHAUST PIPE | Прокладка выхлопной трубы, сталь | 1 | ||
| C500-1000170 | LU021743 | PLUG FOR EXHAUST PIPE MANFILOD | Заглушка выхлопного коллектора, сталь | 1 | ||
| 47 | C500B-1201000 | LU027280 | EXHAUST SYSTEM COMPLETE SER | Труба выхлопная с глушителем в сборе | 1 | ATV500GT |
| C500B-1201030 | LU052605 | FRONT EXHAUST PIPE ( ⅡSET ) | Выхлопная труба, передняя часть | ATV500GT | ||
| C500B-1201020 | LU052606 | REAR EXHAUST PIPE ( ⅠSET ) | Выхлопная труба, задняя часть | ATV500GT | ||
| C500B-1201010 | LU052608 | EXHAUST PIPE UNIT | Глушитель | ATV500GT | ||
| C250-1203104 | LU019288 | SEAL RING | Прокладка выхлопной трубы, асбостальная | 2 | ||
| C500-8301034 | LN001541 | EXHUAST PIPE CONNECTOR | Соединитель выхлопной трубы | 1 | ||
| DYC250-1200022 | LU019297 | PULL SPRING-EXHUAST PIPE | Пружина (растяж.) крепления глушителя | 4 | ||
| C150C-1200001 | LU019299 | protect-board for exhaust pipe | Щиток защитный выхлопной трубы, сталь | 1 | ||
| 48 | C500-8302042 | LU021631 | EXHAUST PIPE NUT M8x18 | Гайка колпачковая, выхлопной трубы М8х18, сталь | 2 | |
| 50 | C500-8302055 | LN001548 | FRONT FENDER EDGES (L) | Щиток кузова декоративный, передний, левый | 1 | ATV500GT |
| 51 | C500-8302056 | LN001549 | FRONT FENDER EDGES (R) | Щиток кузова декоративный, передний, правый | 1 | ATV500GT |
| 52 | C500-8302057 | LN001550 | REAR FENDER EDGES (L) | Щиток кузова декоративный, задний, левый | 1 | ATV500GT |
| 53 | C500-8302058 | LN001551 | REAR FENDER EDGES (R) | Щиток кузова декоративный, задний, правый | 1 | ATV500GT |
| 54 | C500-8302059 | LN001552 | REAR FENDER EDGES (L) | Щиток крепления фонаря указат.поворота и габаритов, левый, пластик | 1 | ATV500GT |
| 55 | C500-8302061 | LN001553 | REAR FENDER EDGES (R) | Щиток крепления фонаря указат.поворота и габаритов, правый, пластик | 1 | ATV500GT |
- СБОРКА 005
| No | Part no | Код 1С | Description | НАИМЕНОВАНИЕ | Qty | Remark |
| 1 | GB5787-86_M6x16 | LU013751 | HEXAGONAL FLANGE BOLT M6x16 | Болт с фланцем M6х1.0х16мм , сталь | 22 | |
| 2 | C500-8302005 | LU018149 | FRAME BASE BOARD | Щиток защиты картера переднего редуктора | 1 | |
| C500-8302014 | LU021413 | FRONT LOWER GUARD PLATE | Щиток защиты нижний, передний | 1 | ||
| C500EC-8302015 | LU027916 | PRESSURE PLATE | Щиток защиты нижний | 1 | ||
| C500-8302016 | LU030841 | SCREW FOR PRESSURE PLATE | Винт щитка нижней защиты, сталь | 1 | ||
| 3 | C500-8302004 | LU018151 | FRAME BASE BOARD | Щиток защиты картера двигателя | 1 | ATV500K |
| 3 | C500B-8302004 | LU027275 | FRAME BASE BOARD-1 | Щиток защиты картера двигателя | 1 | ATV500GT |
| 4 | C500-3726200 | LU018152 | CORNERING LAMP ASSY | Фонарь указателя поворотов 12В, в сборе | 2 | |
| C500-3726201L | LU018617 | LH INDICATOR LIGHT BASE | Крышка корпуса указателя поворотов, левая, пластик | 1 | ||
| C500-3726201R | LU018619 | RH INDICATOR LIGHT BASE | Крышка корпуса указателя поворотов,правая, пластик | 1 | ||
| 5 | GB6177-86_M5 | LU018147 | HEXAGONAL FLANGE NUT M5 | Гайка с фланцем ребрист.M5х0.8мм, сталь | 2 | |
| 6 | C500-3803000 | LU018153 | REFLECTION PIECE ASSY | Световозвращатель | 2 | |
| 7 | GB818-85_M6x16 | LU013799 | CROSS SLOTTED LARGE FLAT SCREW M6x16 | Винт с крест.шлиц.увелич.головк.M6х1.0х16мм, сталь | 2 | |
| 8 | C500-3726201 | LU018154 | REAR CORNERING LAMP BEARING (LEFT, RIGHT) | Кронштейн крепления фонаря указат. поворота, сталь | 1 | |
| C500-3726201L | LU018617 | LH INDICATOR LIGHT BASE | Крышка корпуса указателя поворотов, левая, пластик | 1 | ||
| C500-3726201R | LU018619 | RH INDICATOR LIGHT BASE | Крышка корпуса указателя поворотов,правая, пластик | 1 | ||
| 9 | GB6177-86_M5 | LU018147 | HEXAGONAL FLANGE NUT M5 | Гайка с фланцем ребрист.M5х0.8мм, сталь | 6 | |
| 10 | C500-8302019 | LU018429 | WHEEL NUT | Гайка колесная, сталь | 16 | |
| 11 | P800-3101200 | LU018155 | REAR WHEEL ASSY | Колесо заднее, в сборе | 2 | |
| P800-3101210 | LU018526 | REAR WHEEL RIM | Диск заднего колеса, сталь | 2 | ||
| C500-3101201 | LU018528 | REAR CHROME RIM | Диск колесный, задний, алюмин.сплав | 2 | ||
| C500-3101201 | LU078914 | REAR CHROME RIM | Диск колесный, задний (обод 12" ширина посадочная 9" серебро) алюмин.сплав | 2 | ||
| 11 | C500-3101200L | LU034685 | REAR WHEEL ASSY | Колесо ходовое заднее в сборе шина AT25x10-12 (INNOVA MUD GEAR), алюмин.диск | 1 | ATV500K |
| 11 | C500-3101200R | LU034686 | REAR WHEEL ASSY | Колесо ходовое заднее в сборе шина AT25x10-12 (INNOVA MUD GEAR), алюмин.диск | 1 | ATV500K |
| 11 | C500B-3101200L | LU033157 | REAR WHEEL ASSY | Колесо заднее левое в сборе AT26x11-12 (ANCLA M/T), алюмин.диск | 1 | ATV500GT |
| 11 | C500B-3101200R | LU033158 | REAR WHEEL ASSY | Колесо заднее правое в сборе AT26x11-12 (ANCLA M/T), алюмин.диск | 1 | ATV500GT |
| 12 | P800-3101100 | LU018156 | FRONT WHEEL ASSY | Колесо переднее, в сборе | 2 | |
| P800-3101110 | LU018512 | FRONT WHEEL RIM | Диск переднего колеса, сталь | 2 | ||
| C500-3101101 | LU018525 | FRONT WHEEL RIM | Диск колесный, передний, алюмин.сплав | 2 | ||
| 12 | C500-3101100L | LU034683 | REAR WHEEL ASSY | Колесо ходовое переднее в сборе шина AT25x8-12 (INNOVA MUD GEAR), алюмин.диск | 1 | ATV500K |
| 12 | C500-3101100R | LU034684 | REAR WHEEL ASSY | Колесо ходовое переднее в сборе шина AT25x8-12 (INNOVA MUD GEAR), алюмин.диск | 1 | ATV500K |
| 12 | C500B-3101100L | LU034687 | FRONT WHEEL ASSY | Колесо переднее левое в сборе AT26x9-12 (ANCLA M/T), алюмин.диск | 1 | ATV500GT |
| 12 | C500B-3101100R | LU034688 | FRONT WHEEL ASSY | Колесо переднее правое в сборе AT26x9-12 (ANCLA M/T), алюмин.диск | 1 | ATV500GT |
| C500-3101102 | LU021251 | DUST COVER-ALLOY RIM | Колпак декоративный легкосплавного диска, пластик | 4 | ||
| C100-3100013 | LU018513 | DUST COVER-STEEL RIM | Колпак декоративный стального диска, пластик | 4 | ||
| 13 | C250-8301003 | LU018157 | HANDLE SLEEVE | Рукоятка руля, резина | 2 | |
| 14 | C500-3750200 | LU018158 | RIGHT SWITCH ASSY | Блок переключателей правый в сборе | 1 | |
| C500-3750400 | LU018555 | RH HANDLE BAR ASSY | Рычаг руля правый в сборе | 1 | ||
| 15 | C500-3508000 | LU018554 | LH HANDLE BAR SWITCH ASSY | Рычаг тормоза (лев.) в сборе | 1 | |
| 15 | C500-8301400 | LU018165 | BRAKE HANDLE ASSY | Рычаг тормоза (прав.) в сборе | 1 | |
| C500-8301100L | LU018678 | REAR VIEW MIRROR LH | Зеркало заднего вида, левое | 1 | ||
| C500-8301100R | LU018677 | REAR VIEW MIRROR RH | Зеркало заднего вида, правое | 1 | ||
| 16 | C500-8301410 | LU018166 | PARKING PULLING WIRE | Трос стояночного тормоза | 1 | |
| 16 | C500B-8301410 | LU027279 | PARKING BRAKE CABLE | Трос стояночного тормоза | 1 | ATV500GT |
| 17 | C500-3704010 | LU018167 | CHOKE PULLING WIRE | Трос управления воздушной заслонкой заслонкой | 1 | |
| 18 | C250-8301002 | LU018168 | HANDLE BAR | Руль мотоциклетного типа | 1 | |
| 19 | C100B-8301002 | LU018169 | HANDLEBAR CLAMP | Кронштейн крепления руля, сталь | 4 | |
| 20 | GB5286-85_66x618x1.6 | LU018421 | FLAT GASKET 66x618x1.6 | Шайба 6х18х1.6мм, сталь | 4 | |
| 21 | C500-8302002 | LU018164 | INSTRUMENT PANEL FIXED BOARD | Кронштейн крепления приборной панели, сталь | 1 | |
| 22 | GB5286-85_66x618x1.6 | LU018421 | FLAT GASKET 66x618x1.6 | Шайба 6х18х1.6мм, сталь | 2 | |
| 23 | C100-8301009 | LU018428 | HEXAGONAL SMALL ROUND HEAD BOLT | Болт креплен.руля с цил.головк.и вн.шестигр.,сталь | 2 | |
| 24 | C500-8301430 | LU018163 | BRAKE PULLING WIRE | Трос заднего тормоза | 1 | |
| 25 | C500-8301420 | LU013780 | THROTTLE PULLING WIRE | Трос управления дроссельной заслонкой | 1 | |
| 26 | C500-3750100 | LU018159 | LEFT SWITCH ASSY | Блок переключателей левый, в сборе | 1 | |
| 27 | GB5780-86_M8x65 | LU017388 | HEXAGONAL BOLT M8x65 | Болт M8х1.25х65мм , сталь | 2 | |
| 28 | C500-3800100 | LU018160 | DIGITAL DISPLAY INSTRUMENT ASSY | Панель приборная в сборе | 1 | |
| 28 | C500-3800100A | LU052304 | Speedometer assy | Панель приборная в сборе | 1 | улучшенная версия с заказа R0073 |
| 29 | C500-3800101 | LU018161 | INSTRUMENT PANEL | Щиток облицовочный приборной панели | 1 | |
| 29 | C500-3800101A | LU052305 | Speedometer visor | Щиток облицовочный приборной панели | 1 | применяется с C500-3800100A |
| 30 | C500-8302001 | LU018150 | INSTRUMENT PANEL MOUNTING BOARD | Кронштейн крепления облицовочного щитка приборной панели, сталь | 2 | |
| 31 | GB6187-86_M8 | LU013785 | ALL-METAL HEXAGONAL FLANGE NUT M8 | Гайка самоконтрящаяся M8х1.25, сталь | 2 |

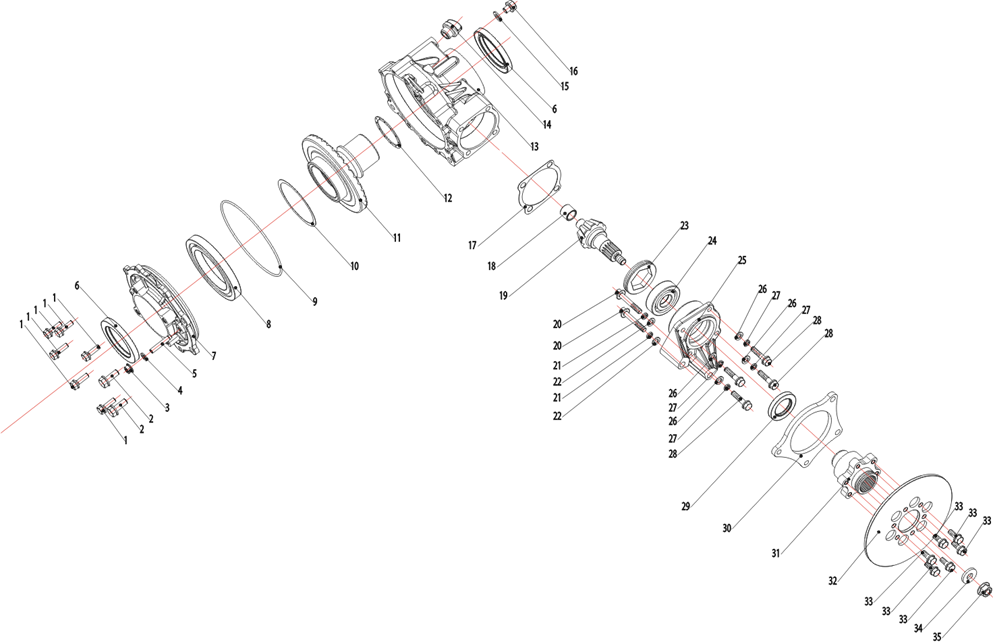

- ПЕРЕДНИЙ РЕДУКТОР
| No | Part no | Код 1С | Description | НАИМЕНОВАНИЕ | Qty |
| 1 | GB.T6177.2-2000_M12x1.25 | LU016332 | HEXAGONAL FLANGE NUT M12x1.25 | Гайка с фланцем М12х1.25 | 1 |
| 2 | P660-2400603_12x30x4 | LU018447 | FLAT GASKET 12x30x4 | Шайба 12х30х4мм, сталь | 1 |
| 3 | P660-2300513 | LU018476 | FRONT BRIDGE JOINT | Фланец соединения c карданным валом | 1 |
| 4 | GB.T13871-1992_FB45x68x8 | LU018500 | OIL SEAL FB45x68x8 | Сальник 45х68х8мм | 1 |
| 5 | P660-2400611 | LU018458 | PIN LOCKING NUT | Контргайка редуктора с наружн.резьбой, сталь | 1 |
| 6 | GB276-1994_6305 | LU014666 | DEEP GROOVE BALL BEARING 6305 | Подшипник шариковый радиальный 6305 26х62х17мм | 1 |
| 7 | P660-2400609 | LU018457 | DRIVING GEAR | Вал ведущий редуктора с конической шестерней (правая нарезка) | 1 |
| 7 | P660-2400609_ | LN001069 | DRIVING GEAR | Вал ведущий редуктора с конической шестерней (левая нарезка) | 1 |
| 8 | GB.T5801-1994_NA5903 | LU018449 | SOLID NEEDLE BEARING WITH INNER RING NA5903 | Подшипник роликовый игольчатый NA5903 17х30х18мм | 1 |
| 9 | GB.T13871-1992_FB25x40x7 | LU018499 | OIL SEAL FB25x40x7 | Сальник 25х40х7мм | 2 |
| 10 | P660-2300506 | LU018465 | FRONT BRIDGE LEFT SHELL | Корпус передн.редуктора, лев.половина,аллюм.сплав | 1 |
| 11 | GB276-1994_6008 | LU018501 | DEEP GROOVE BALL BEARING 6008 | Подшипник шариковый радиальный 6008 40х68х15мм | 1 |
| 12 | P660-230550 | LU018466 | FRONT BRIDGE DRIVEN GEAR ASSY | Шестерня переднего редуктора, ведомая | 1 |
| 13 | P660-2300570 | LU018467 | MAGNETIC STEEL ASSY | Магнит датчика скорости в алюмин.корпусе | 6 |
| P660-2300570_ | LU042865 | MAGNETIC STEEL | Магнит датчика скорости | ||
| 14 | P660-2300507 | LU018504 | ADJUSTING WASHER 654x666 | Шайба регулиров.передн.редуктора 54х66мм, сталь | 1-3 |
| 15 | P660-2300521 | LU018468 | OUTPUT GEAR LEFT | Шестерня коническая полуоси, левая | 1 |
| 16 | P660-2300527 | LU018469 | OUTPUT GEAR RIGHT | Шестерня коническая полуоси, правая | 1 |
| 17 | P660-2300523 | LU018473 | CONICLE GEAR | Шестерня коническая вала механизма дифференциала | 2 |
| 18 | P660-2300522 | LU018471 | GEAR SHAFT | Вал механизма дифференциала,сталь | 1 |
| 19 | GB.T879.1-2000_4x30 | LU018472 | ELASTIC CYLINDRICAL PIN 4x30 | Шплинт вала механизма дифференциала 4х30мм | 1 |
| 20 | P660-2300504 | LU018470 | DIFFERENTIAL SHELL | Корпус дифференциала переднего редуктора | 1 |
| 21 | GB.T93-1987_10 | LU017400 | SPRING WASHER 10 | Шайба пружинная 10мм, сталь | 6 |
| 22 | GB.T5786-2000_M10x1.25x20 | LU018505 | HEXAGON HEAD BOLT M10x1.25x20 | Болт с фланцем M10х1.25х20мм , сталь | 6 |

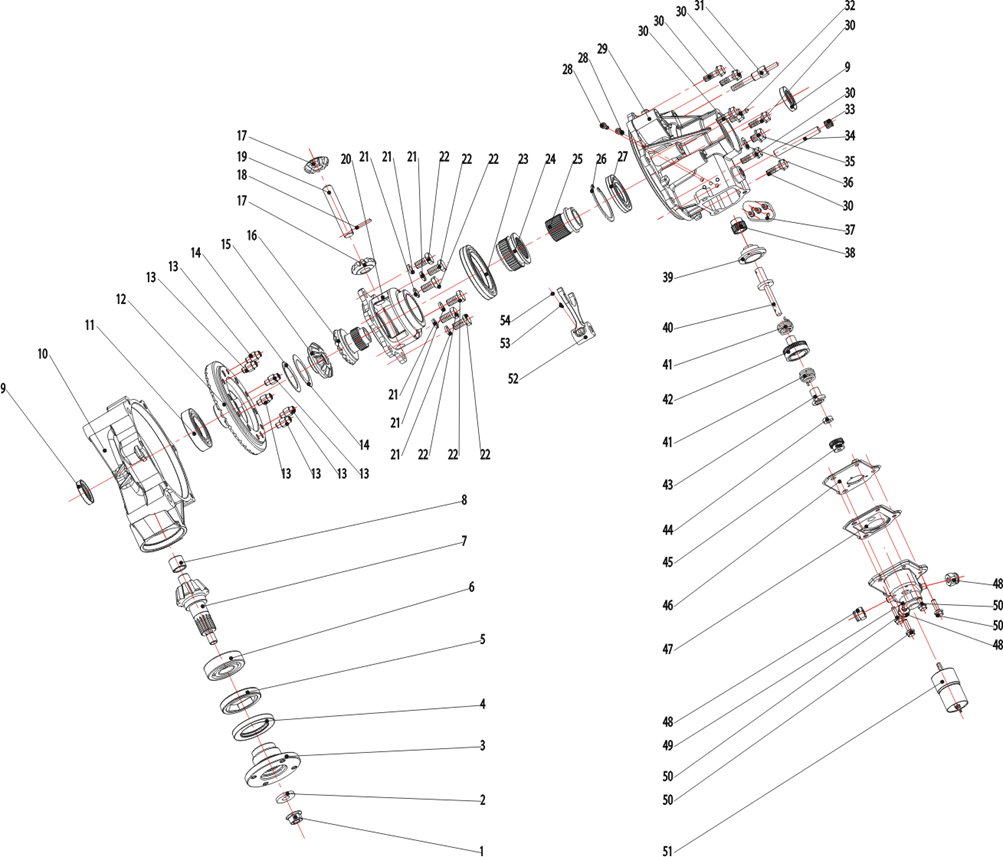

| 23 | GB276-1994_61913 | LU018502 | DEEP GROOVE BALL BEARING BEARING 61913 | Подшипник шариковый радиальный 61913 65х90х13мм | 1 |
| 24 | P660-2300528 | LU018474 | SLIDING AXLE SLEEVE | Муфта шлицевая механизма дифференциала | 1 |
| 25 | P660-2300529 | LU018475 | OUTPUT GEAR SLEEVE | Вал шлицевой промежут. мех-ма дифференциала | 1 |
| 26 | GB893.1-1986_62 | LU014111 | CIRCLIP FOR HOLE 62 | Кольцо стопорное 62мм, сталь | 2 |
| 27 | GB276-1994_16007 | LU018503 | DEEP GROOVE BALL BEARING 16007 | Подшипник шариковый радиальный 16007 32х62х9мм | 1 |
| 28 | GB70-1985_M5x15 | LU018506 | INNER HEXAGONAL CYLINDER HEAD BOLT M5x15 | Болт с фланцем M5х0.8х15мм , сталь | 2 |
| 29 | P660-2300501 | LU018477 | FRONT BRIDGE RIGHT SHELL | Корпус передн.редуктора,прав.половина,аллюм.сплав | 1 |
| 30 | GB.T5787-1986_M8x25 | LU016400 | HEXAGONAL FLANGE BOLT M8x25 | Болт с фланцем М8х25 | 6 |
| 31 | P660-2300560 | LU018478 | SPEED SENSOR ASSY | Датчик скорости | 1 |
| 32 | C150C-1900200 | LU018479 | REFUELING BOLT | Болт - штуцер дренажный переднего редуктора, сталь | 1 |
| 33 | GB.T77-1985_M12x10 | LU018508 | INNER HEXAGONAL FLAT END DAMPING BOLT M12x10 | Болт - пробка с вн.шестигр. M12х1.25х10мм, сталь | 1 |
| 34 | P660-2300524 | LU018480 | GUIDE PILLAR | Ось вилки включения дифференциала, сталь | 1 |
| 35 | GB.T5786-2000_M10x1.25x12 | LU018507 | HEXAGON HEAD BOLT M10x1.25x12 | Болт с фланцем M10х1.25х12мм, сталь | 1 |
| 36 | P660-2400614_610.5x618x2 | LU018444 | COPPER WASHER 610.5x618x2 | Шайба 10.5x18x2, медь | 2 |
| 37 | P660-2300580 | LU018497 | CONTACT ASSY | Пластина контактная мех-ма упр.дифференциалом | 1 |
| 38 | P660-2300608 | LU018496 | EXTERNAL GEAR | Шестерня мех-ма управлен.дифференциалом, внешняя | 1 |
| 39 | P660-2300611 | LU018495 | EXTERNAL FIXED HUB | Втулка фиксир.мех-ма управл.дифференциалом, сталь | 1 |
| 40 | P660-2300602 | LU018494 | CORE SHAFT | Толкатель механизма управл.дифференциалом, сталь | 1 |
| 41 | P800-2403602 | LU018493 | LOCATING TORSION SPRING | Пружина возвр.(растяж), мех-ма упр.дифференциалом | 2 |
| 42 | P660-2300630 | LU018492 | INTERNAL GEAR ASSY | Шестерня мех-ма управл.дифференциалом, внутренняя | 1 |
| 43 | P660-2300601 | LU018491 | LOCATING BUSH | Втулка направл.пружины мех-ма упр.дифференциалом | 1 |
| 44 | P660-2300622 | LU018490 | COPPER BUSH | Втулка проставочн.мех-ма упр.дифференциалом, медь | 1 |
| 45 | P660-2300607 | LU018489 | MOTOR GEAR | Шестерня сервопривода дифференциала | 1 |
| 46 | P660-2300604 | LU018486 | WASHER | Прокладка корпуса мех-ма перекл.дифференциала, паронит | 1 |
| P660-2300605 | LU039019 | Rubber for motor | Чехол пылезащитный мотора сервопривода дифференциала, резина | 1 | |
| 47 | P660-2300603 | LU018488 | BOTTOM PLATE | Пластина промежут.мех. перекл.дифференциала, сталь | 1 |
| 48 | P660-2300650 | LU018498 | DUAL THREAD ASSY | Комплект эл.проводов сервопривода дифференциала | 3 |
| P660-2300654 | LU018807 | screw | Винт крепления мотора сервопривода, сталь | 4 | |
| 49 | P660-2300620 | LU018485 | GEAR SHIFTING COVER ASSY | Корпус механизма управления дифференциалом | 1 |
| 50 | GB.T5787-1986_M6x20 | LU013797 | HEXAGONAL FLANGE BOLT M6x20 | Болт с фланцем M6х1.0х20мм , сталь | 4 |
| 51 | P660-2300640 | LU018481 | MOTOR ASSY | Мотор сервопривода дифференциала | 1 |
| 51 | P660-2300640_ | LU046951 | MOTOR ASSY | Мотор сервопривода дифференциала (без шестерни) | 1 |
| 52 | P660-2300525 | LU018482 | FORK | Вилка включения дифференциала | 1 |
| 53 | P660-2300614 | LU018483 | LEADING SPRING | Пружина (сжатия) вилки включения дифференциала | 3 |
| 54 | GB308-1989 | LU018484 | STEAL BALL 4 | Шарик 4мм, сталь | 1 |
| P660-2300600 | LU018802 | FRONT DIFFERENTIAL RELAY | Сервопривод блокировки диференциала | 1 | |
| С500-2300600 | LU055223 | FRONT DIFFERENTIAL RELAY | Сервопривод блокировки диференциала | 1 | |
| LU054516 | FRONT DIFF PARTS | Ремкомплект сервопривода редуктора | 1 | ||
| C500-8302063 | LU043247 | cushion damping | Сапун передего и заднего редуктора | 2 | |
| C500-8302064 | LU043248 | Clamp 12mm, steel | Хомут 12мм, сталь | 2 | |
| C500-2801370 | LU043249 | Drain tube rear axle | Трубка дренажная редуктора | 2 |
- ЗАДНИЙ РЕДУКТОР
| No | Part no | Код 1С | Description | НАИМЕНОВАНИЕ | Qty | Remark |
| 1 | GB.T5787-1986_M8x25 | LU016400 | HEXAGONAL FLANGE BOLT M8x25 | Болт с фланцем M8х1.25х25мм, сталь | 6 | |
| 2 | GB.T5787-1986_M10x1.25x25 | LU013969 | HEXAGONAL FLANGE BOLT M10x1.25x25 | Болт с фланцем M10х1.25х25мм , сталь | 2 | |
| 3 | GB.T6177.1-2000_M8 | LU016810 | HEXAGONAL FLANGE NUT M8 | Гайка с фланцем ребрист.M8х1.25мм, сталь | 1 | |
| 4 | P660-2400604_8x16x2 | LU018439 | COPPER WASHER 8x16x2 | Шайба 8x16x2мм, медь | 1 | |
| 5 | P660-2400616_М8х45 | LU018440 | INNER HEXAGONAL CYLINDER END FASTENING SCREW M8x45 | Винт с цил.головк.и вн.шестигр.M8х1.25х45мм, сталь | 1 | |
| 6 | GB13871-1992_FB65x90x10 | LU018055 | OIL SEAL FB65x90x10 | Сальник 65x90x10мм | 2 | |
| 7 | P660-2400605 | LU018451 | REAR BRIDGE SIDE COVER | Крышка заднего редуктора (боковая), аллюм.сплав | 1 | |
| 8 | GB276-1994_16017 | LU018448 | DEEP GROOVE BALL BEARING 16017 | Подшипник шариковый радиальный 16017 80х130х14мм | 1 | |
| 9 | GB.T3452.1-1992_150x3.10 | LU018450 | O TYPE RUBBER SEAL RING 150x3.10 | Кольцо уплотнительное 150х3.10мм, резина | 1 | |
| 10 | P660-2400606 | LU018452 | ADJUSTING WASHER (85) | Шайба регулировочная задн.редуктора 85мм, сталь | 1 | |
| 11 | P660-2400650 | LU018453 | REAR BRIDGE DRIVEN DISC GEAR ASSY | Вал с конич.шестерней ведомый заднего редуктора (правая нарезка) | 1 | Работает в паре с P660-2400609_ LN001069 DRIVING GEAR Вал ведущий редуктора с конической шестерней (левая нарезка) |
| 11 | REAR BRIDGE DRIVEN DISC GEAR ASSY | Вал с конич.шестерней ведомый заднего редуктора (левая нарезка) | 1 | Работает в паре с P660-2400609 LN001069 DRIVING GEAR Вал ведущий редуктора с конической шестерней (правая нарезка) | ||
| 12 | P660-2400608 | LU018454 | ADJUSTING WASHER (55) | Шайба регулировочная задн.редуктора 55мм, сталь | 1 | |
| 13 | P660-2400607 | LU018455 | REAR BRIDGE SHELL | Картер заднего редуктора, аллюм.сплав | 1 | |
| 14 | no number | OIL COVER | Пробка маслозаливного отверстия, пластик | 1 | ||
| 15 | P660-2400614_610.5x618x2 | LU018444 | COPPER WASHER 610.5x618x2 | Шайба 10.5x18x2мм, медь | 1 | |
| 16 | GB.T5787-1986_M10x1.25x10 | LU018442 | HEXAGONAL FLANGE BOLT M10x1.25x10 | Болт с фланцем M10х1.25х10мм, сталь | 1 | |
| 17 | P660-2400612 | LU018456 | END COVER ADJUSTING WASHER | Прокладка регулировочная заднего редуктора | 1 | |
| 18 | GB.T5801-1994_NA5903 | LU018449 | SOLID NEEDLE BEARING WITH INNER RING NA5903 | Подшипник роликовый игольчатый NA5903 17х30х18мм | 1 | |
| 19 | P660-2400609 | LU018457 | DRIVING GEAR | Вал ведущий редуктора с конической шестерней (правая нарезка) | 1 | Работает в паре с ???????????? ??????? REAR BRIDGE DRIVEN DISC GEAR ASSY Вал с конич.шестерней ведомый заднего редуктора (левая нарезка) |
| 19 | P660-2400609_ | LN001069 | DRIVING GEAR | Вал ведущий редуктора с конической шестерней (левая нарезка) | 1 | Работает в паре с P660-2400650 LU018453 REAR BRIDGE DRIVEN DISC GEAR ASSY Вал с конич.шестерней ведомый заднего редуктора (правая нарезка) |
| 21 | GB93-87_10 | LU017400 | SPRING WASHER 10 | Шайба пружинная 10мм, сталь | 2 | |
| 22 | GB97.1-85_610x620x1.5 | LU018445 | FLAT GASKET 610x620x1.5 | Шайба 10x20x1.5мм, сталь | 2 | |
| 23 | P660-2400611 | LU018458 | PIN LOCKING NUT | Контргайка редуктора с наружн.резьбой, сталь | 1 | |
| 24 | GB276-1994_6305 | LU014666 | DEEP GROOVE BALL BEARING 6305 | Подшипник шариковый радиальный 6305 26х62х17мм | 1 | |
| 25 | P660-2400613 | LU018459 | INPUT END COVER | Крышка заднего редуктора (передняя), аллюм.сплав | 1 | |
| 26 | GB97.1-85_68x615x1.5 | LU018446 | FLAT GASKET 68x615x1.5 | Шайба 8x15x1.5мм, сталь | 4 | |
| 27 | GB93-87_8 | LU016401 | SPRING WASHER 8 | Шайба пружинная 8мм, сталь | 4 | |
| 28 | GB.T5787-1986_M8x55 | LU016110 | HEXAGONAL FLANGE BOLT M8x55 | Болт с фланцем М8х1.25х55мм, сталь | 4 | |
| 29 | GB13871-1992_FB35x55x8 | LU018056 | OIL SEAL FB35x55x8 | Сальник 35x55x8мм | ||
| 30 | C500-2400615 | LU018460 | REAR BRAKE PUMP AMOUNTING BOARD | Кронштейн крепления задн.тормозного суппорта, сталь | 1 | |
| 31 | P660-2400602 | LU018461 | CONTACT FLANGE | Фланец крепления задн.тормозного диска | 1 | |
| 32 | P660-2400601 | LU018462 | BRAKE DISC | Диск тормозной задний, сталь | 1 | |
| 33 | GB.T5787-1986_M8x20 | LU016395 | HEXAGONAL FLANGE BOLT M8x20 | Болт с фланцем M8х1.25х20мм, сталь | 6 | |
| 34 | P660-2400603_12x30x4 | LU018447 | FLAT GASKET 12x30x4 | Шайба 12х30х4мм, сталь | 1 | |
| 35 | GB.T6177.1-2000_M12x1.25 | LU016332 | HEXAGONAL FLANGE NUT M12x1.25 | Гайка с фланцем ребрист.M12х1.25мм, сталь | 1 | |
| C500-8302063 | LU043247 | cushion damping | Сапун передего и заднего редуктора | 1 | ||
| C500-8302064 | LU043248 | Clamp 12mm, steel | Хомут 12мм, сталь | 1 | ||
| C500-2801370 | LU043249 | Drain tube rear axle | Трубка дренажная редуктора | 1 |

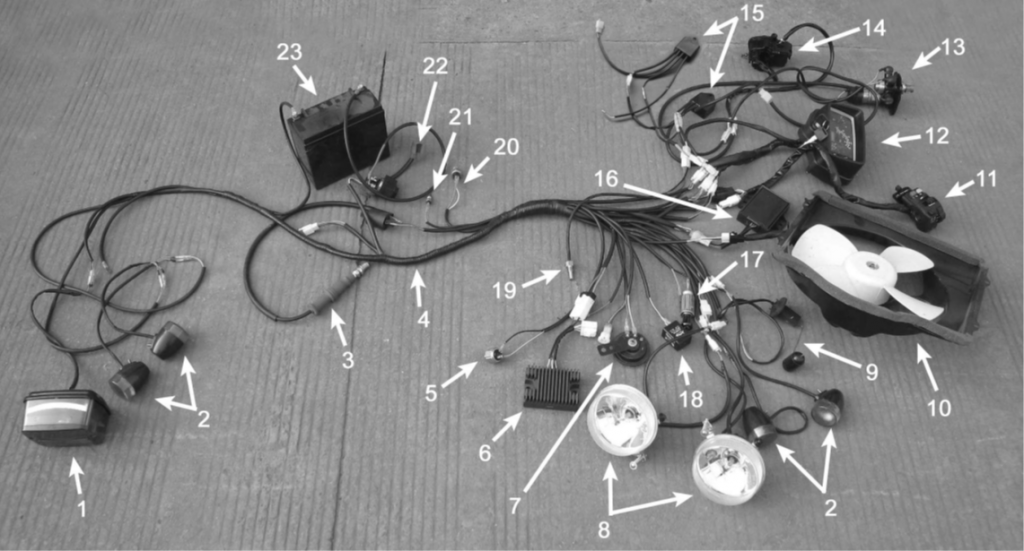

- Электрика
| Item | Parts No. | Код 1С | Description ENGLISH | НАИМЕНОВАНИЕ | Q'TY | Remark |
| 1 | C500-3716000 | LU018192 | TAIL LIGHT ASSY | Блок-фара задняя (стоп-сигнал),12В | 1 | |
| 1 | C500B-3716000 | LN001605 | TAIL LIGHT ASSY | Блок-фара задняя (new),12В | 1 | влагозащитн.разьемы |
| 2 | C500-3726200 | LU018152 | CORNERING LAMP ASSY | Фонарь указателя поворотов 12В, в сборе | 4 | |
| 2 | C500B-3726200 | LN001602 | CORNERING LAMP ASSY | Фонарь указателя поворотов 12В (new), в сборе | 4 | влагозащитн.разьемы |
| 3 | C500-3705000 | LU018588 | IGNITION COIL | Катушка зажигания 12 В для ДВС | 1 | |
| 4 | C500-3700000 | LU018567 | HARNESS WIRES | Жгут эл.проводов основной | 1 | ATV500K |
| 4 | C500-3700000A | LU053490 | MAIN WIRES | Жгут эл.проводов основной | 1 | ATV500K |
| 4 | C500B-3700000 | LU027278 | MAIN WIRES | Жгут эл.проводов основной | 1 | ATV500GT - со старой приборной панелью |
| 4 | C500BJ-3700000 | LN001600 | MAIN WIRES | Жгут эл.проводов (влагозащитн.разьемы) | 1 | ATV500GT |
| C500B-3700000A | LU052372 | MAIN WIRES | Жгут эл.проводов основной | ATV500GT используется с новой приборной панелью C500-3800100A, новый модуль управления дифферинцалом 192MR-1000000A | ||
| 5 | C500-8301740_ | LU018662 | STOP SIGNAL SWITCH | Выключатель стоп-сигнала | 1 | |
| C500-8301740 | LU060253 | STOP SIGNAL SWITCH | Выключатель стоп-сигнала | 1 | новый датчик | |
| 6 | C500-3702000 | LU018591 | REGULATOR | Регулятор напряжения 12В | 1 | |
| 7 | C100-3721100 | LU018595 | HORN | Прибор звукового сигнала 12В | 1 | |
| C500-3721000 | LU018595 | HORN | Сигнал звуковой 12В | 1 | ||
| 8 | C500-3711100 | LU018600 | HEAD LAMP ASSY | Блок-фара передняя (осн.свет), 12В | 2 | |
| 8 | C500B-3711100 | LN001604 | HEAD LAMP ASSY | Блок-фара передняя 12В (new) | 2 | влагозащитн.разьемы |
| C500-8301021 | LU018612 | CASE OF LEFT LIGHT | Корпус левой блок-фары, пластик | 1 | ||
| C500-8301031 | LU018613 | CASE OF RIGHT LIGHT | Корпус правой блок-фары, пластик | 1 | ||
| C500-8301022 | LU018603 | CASE OF HEAD LIGHT | Крышка задняя передней блок-фары, пластик | 2 | ||
| 9 | C250-1101110 | LU018558 | FUEL SENSOR | Датчик уровня топлива | 1 | |
| 9 | C250-1101110_ | LU063805 | FUEL SENSOR | Датчик уровня топлива | 1 | |
| 10 | Q368-0000000 | LU018565 | FAN MOTOR ASS'Y | Электровентилятор радиатора, в сборе | 1 | |
| 10 | C500-1301200 | LU028705 | FAN MOTOR ASS'Y | Электровентилятор радиатора, в сборе | 1 | |
| 11 | C500-3750100 | LU018159 | LEFT SWITCH ASSY | Блок переключателей рулевой левый, в сборе | 1 | |
| 12 | C500-3800100 | LU018160 | DIGITAL DISPLAY INSTRUMENT ASSY | Панель приборная в сборе | 1 | |
| 28 | C500-3800100A | LU052304 | Speedometer assy | Панель приборная в сборе | 1 | улучшенная версия с заказа R0073 |
| 13 | P660-230060 | LU018802 | FRONT DIFFERENTIAL RELAY | Сервопривод блокировки диференциала | 1 | |
| 14 | C500-3750200 | LU018158 | RIGHT SWITCH ASSY | Блок переключателей рулевой правый, в сборе | 1 | |
| C500-3750400 | LU018555 | RH HANDLE BAR ASSY | Рычаг руля правый в сборе | 1 | ||
| 15 | C500-3704701 | LN001060 | DIFF CONTROL MODULE, COMPLECT | Модуль управления дифференциалом, комплект | 1 | |
| C500-3704700 | LU018803 | DIFF CONTROL MODULE | Модуль управления дифференциалом | 1 | ||
| C500-3704700A | LU051641 | DIFF CONTROL MODULE | Модуль управления дифференциалом | 1 | улучшенная версия с заказа R0073 | |
| C500-3704702 | LN001061 | DIFF CONTROL MODULE, ADDITIONAL RELAY | Реле дополнительное, модуля управления дифференциалом | 1 | ||
| C500-8301039 | LU051642 | BRACKET | Кронштейн крепления модуля управления дифференциалом | 1 | улучшенная версия с заказа R0073 кронштейн для C500-3704700A | |
| 15 | C500B-3704700 | LN001607 | DIFF CONTROL MODULE, COMPLECT | Модуль управления дифференциалом, комплект | 1 | влагозащитн.разьемы |
| C500B-3704720 | LN001606 | DIFF CONTROL MODULE | Модуль управления дифференциалом | 1 | влагозащитн.разьемы | |
| C500B-3704710 | LN001608 | DIFF CONTROL MODULE, ADDITIONAL RELAY | Реле дополнительное, модуля управления дифференциалом | 1 | влагозащитн.разьемы | |
| 16 | C500-3704000 | LU018570 | C.D.I. ASSY | Блок электронного зажигания (CDI) | 1 | |
| 17 | C500-3725000 | LU021210 | OUTPUT POWER PLUG | Розетка бортовой эл.сети 12В | 1 | |
| C500-3725002 | LU021679 | GASKET FOR CIGAR LIGHTER | Пробка розетки бортовой сети, резина | 1 | ||
| C500-3725001 | LU021685 | RUBBER COVER FOR CIGAR LIGHTER | Крышка розетки бортовой сети, резина | 1 | ||
| 18 | C500-3726100 | LU018598 | FLASHER | Реле поворотов 12В | 1 | |
| 19 | P660-2300560 | LU018478 | SPEED SENSOR ASSY | Датчик скорости | 1 | |
| 20 | 192MR-10030?? | LU018689 | COOLING FAN SWITCH | Датчик температуры включения вентилятора | 1 | |
| 192MR-1003025 | LU046876 | COOLING FAN SWITCH | Датчик включения электровентилятора | 1 | ||
| 38700-5010 | LU030891 | RELAY FAN | Реле включения вентилятора 12В | 1 | ||
| 21 | 192MR-1003017 | LU018681 | WATER TEMPERATURE SWITCH | Датчик температуры охлаждающей жидкости | 1 | |
| 22 | C500-3819000 | LU018593 | RELAY | Реле стартера 12В | 1 | |
| 23 | C500-3703000 | LU018045 | BATTERY (12V20AH) | Аккумулятор электрический, свинцовый, работающий с жидким электролитом (12В), для запуска поршневого двигателя | 1 | |
| C500-8302072 | LU052314 | Engine oil pressure sensor | Датчик давления масла | 1 | улучшеная версия с заказа R0073, работает с C500-3800100A | |
| C500B-3700001 | LU031994 | HARNESS WIRES (Long) | Жгут эл.проводов плюсовой (Long) 1030мм | 1 | ||
| C500-3707000 | LU018556 | IGNITION SWITCH W/KEYS | Выключатель зажигания | 1 | ||
| C500-3700001 | LU018568 | WIRE (CONNECT STARTER RELAY AND BATTERY) | Провод реле стартера-аккумулятор | 1 | ||
| C500-3700002 | LU018569 | WIRE (STARTER RELAY TO STARTER) | Провод реле стартера-электростартер | 1 | ||
| XWS50-3703101 | LU021628 | PULLING STRIP-BATTERY | Лента крепления аккумулятора | 1 | ||
| C500-3703101 | LU027912 | PULLING STRIP BUTTON -BATTERY | Ручка для снятия аккумулятора | 2 | ||
| C500-8302600 | LU021355 | TOOL BAG | Набор инструментов | 1 | ||
| C500-8302041 | LU030848 | TIRE PRESSURE GAUGE | Манометр низкого давления в шинах | 1 | ||
| C500-8302038 | LU027932 | WARNING STICK FOR GEARSHIFT | Наклейка из ПВХ (самоклеющаяся) | 1 | ||
| C500-8302035 | LU027928 | WARNING STICKS(FULL SET) | Наклейки из ПВХ (самоклеющиеся), комплект | 1 | ATV500K | |
| C500-8302048 | LU027934 | RUSSIAN WARNING STICKS | Наклейки из ПВХ (самоклеющиеся), комплект | 1 | ||
| C500B-8302035 | LU027287 | WARNING STICKS(FULL SET) | Наклейки из ПВХ (самоклеющиеся), комплект | 1 | ATV500GT | |
| 1000001 | LU038467 | snow plough mounting bracket | Кронштейн крепления снегоотвала | 1 | ||
| C500-8250000 | LU018814 | SNOW PLOWER | Отвал снегоуборочный (ATV-500K) | 1 |
